- Réf. E20/3

AUF LAGER
Sofortiger Versand verfügbar für 18 Einheiten verfügbar.
7€68
  inkl. MWST  / équerre

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    E20/3
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Material
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Bohrungen der Lasche B
    16Ø5, 4Ø11
  • Bohrungen der Lasche C
    6Ø5 - 1Ø11x22
  • Holz-/Holzbefestigung - Träger/Trägertyp
    Aile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Holz-/Holzbefestigung - Pfosten-/Trägertyp
    -
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    -
  • EAN Code
    3523140887906
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
  • HOLZ/starre Stützenbefestigung - vollständige Vernagelung
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
  • Befestigung von Holzträger auf Holzpfosten - Teilausnagelung
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Befestigung von Holzpfosten an Holzträger
    2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger
    2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
  • Bohrungen der Lasche A
    24Ø5, 5Ø11
  • HOLZ/starre Stützenbefestigung - Teilvernagelung
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

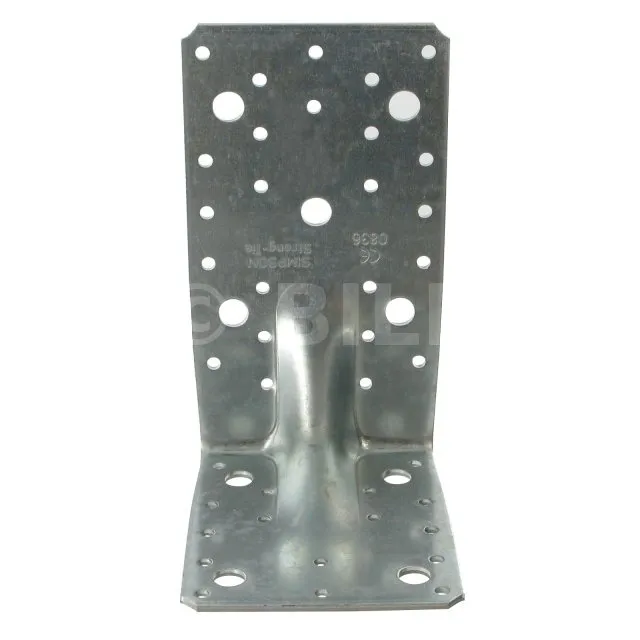

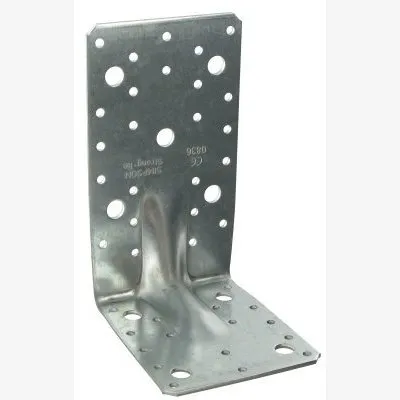

Großer verstärkter Bügel E20/3

Die verstärkten E20/3-Halterungen sind die effizientesten in unserem Sortiment. Sie passen sich allen Konfigurationen struktureller Baugruppen an, unabhängig davon, ob es sich um Verbindungen auf Holz oder Beton handelt.

Merkmale

Technische Zulassungen: ETA-06/0106;
Leistungserklärungen: FR-DoP-e06/0106 ;

Gegenstand

  • Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
  • Dicke: 3 mm.

Vorteile

  • Sehr widerstandsfähig gegen Zug- und Scherkräfte,
  • Große Vielseitigkeit im Einsatz.

Anwendungen

Unterstützung

  • Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.

Einsatzbereiche

  • Befestigung von Traversen,
  • Verkleidungsschienen und Pfosten,
  • Anker für Sparren, Konsolen, Kopfstücke usw.

Technische Daten

Abmessungen


Garde-corps en croix
  • (1) Main courante
  • (2) Potelet
  • (3) Lambourde en diagonale
  • (4) Lisse basse
Garde-corps mixte en croix et potelet
  • (1) Main courante
  • (2) Potelet
  • (3) Lambourde en diagonale
  • (4) Lisse basse
ReferenzenAbmessungen [mm]Bohrungen Flügel ABohrungen Flügel B
A B C t Ø5 Ø11 Ø5 Ø11
E20/3 170 113 95 3 24 5 16 4

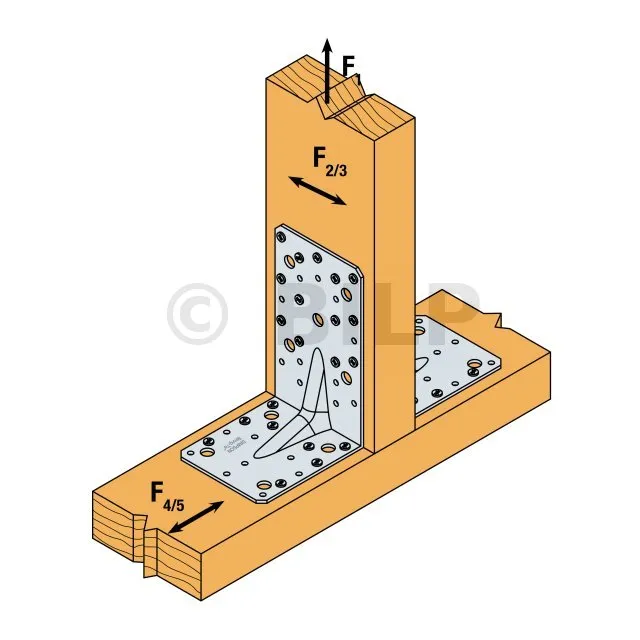

Kennwerte - Holz-Holz-Verbindung - 2 Konsolen - Vollnagelung


Garde-corps à lisses horizontales
  • (1) Main courante
  • (2) Lisses horizontales espacées (en planche de bois)
Fixation par tenon - mortaise ou par vissage sur les têtes
  • (1) lisse haute
  • (2) Potelets
  • (3) Lisse basse

Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.

ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 16 7.34 8.95 11.77 14.71 19.89 21.86 26.61 28.31

Kennwerte - Holz-Holz-Verbindung - 2 Klammern - Teilvernagelung


Garde-corps à lisses horizontales
  • (1) Main courante
  • (2) Lisses horizontales espacées (en planche de bois)
Fixation par tenon - mortaise ou par vissage sur les têtes
  • (1) lisse haute
  • (2) Potelets
  • (3) Lisse basse

Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.

ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 12 9 5.56 6.78 8.78 10.97 15 16.48 20.22 21.51

Kennwerte - Holzbalkenverbindung zum Holzpfosten - 2 Konsolen - Teilvernagelung


Garde-corps en croix
  • (1) Main courante
  • (2) Potelet
  • (3) Lambourde en diagonale
  • (4) Lisse basse
Fixation par tenon - mortaise ou par vissage sur les têtes
  • (1) lisse haute
  • (2) Potelets
  • (3) Lisse basse

Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.

ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 8 5.56 6.78 8.78 10.97 11.77 12.93 15.91 16.92

Kennwerte - Holzpfosten-Holzbalken-Verbindung - Teilvernagelung - 2 Konsolen


Fixation en applique

Les éléments de décoration (potelet, panneau, lambourde, etc.) sont fixés directement sur les faces des lisses hautes et basses avec des clous ou des vis.

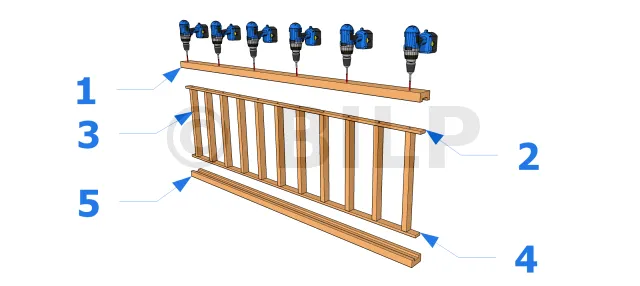

Fixation entre deux lisses de différentes sections et rainurées
  • (1) Lisse haute rainurée
  • (2) Lisse haute
  • (3) Potelets
  • (4) Lisse basse
  • (5) Lisse basse rainurée
    Les potelets sont d’abord assemblés par des lisses hautes et basses de plus petites sections par vissage ou cloutage en traversant ces lisses. Ensuite, deux autres lisses rainurées et de plus grandes sections viendront loger les lisses précédentes dans leurs rainures en les fixant par collage, vissage ou clouage.
ReferenzenKennwerte - Holzpfosten-Holzbalken-Verbindung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 18 16 12.67 15.45 19.31 24.14

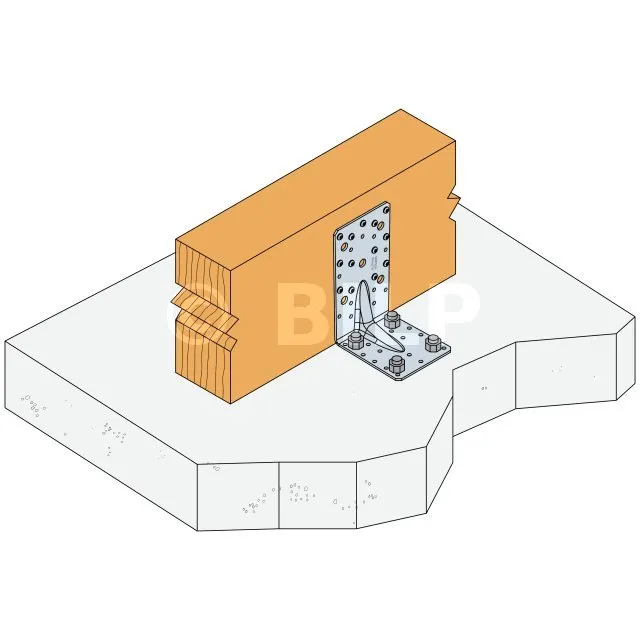

Kennwerte – Holz-Beton-Verbindung – 2 Konsolen – Vollvernagelung

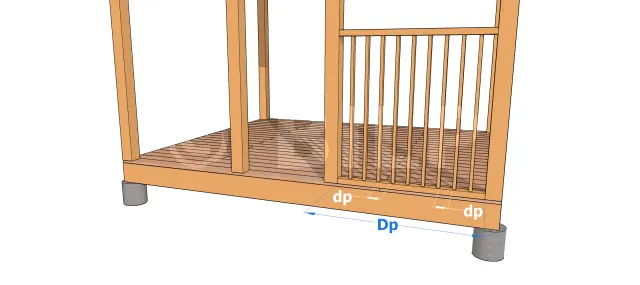

Calculer la distance entre potelet
  • Dp: distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
  • dp: distance entre les potelets

Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.

  • Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
  • Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
  • Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
  • Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
Découper un gabarit
  • dp: longueur du gabarit

Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.

ReferenzenKennwerte - Holzverbindung auf starrem Träger - Vollständige Vernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 CNA 4 Ø10 53.7 65.5 71 88.8 39 42.9 44.7 47.5

Merkmale Werte – Holz-Beton-Verbindung – 2 Klammern – Teilweise Nagelung


Calculer la distance entre potelet
  • Dp: distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
  • dp: distance entre les potelets

Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.

  • Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
  • Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
  • Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
  • Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
Découper un gabarit
  • dp: longueur du gabarit

Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.

ReferenzenKennwerte - Holzverbindung auf starrem Träger - Teilvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Menge Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 CNA 4 Ø10 30.2 36.9 40 50 25.4 28 29.1 31

Kennwerte - CLT auf CLT - Verbindungsschrauben Ø10 - 2 Klammern


Garde-corps à lisses horizontales
  • (1) Main courante
  • (2) Lisses horizontales espacées (en planche de bois)
Fixation par tenon - mortaise ou par vissage sur les têtes
  • (1) lisse haute
  • (2) Potelets
  • (3) Lisse basse

Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
Garde-corps mixte en croix et potelet
  • (1) Main courante
  • (2) Potelet
  • (3) Lambourde en diagonale
  • (4) Lisse basse
ReferenzenKennwerte – CLT-Träger auf CLT-Träger – Verbindungsschrauben Ø10 – 2 Halterungen
Befestigungen Kennwerte - CLT-Holz - 2 Konsolen pro Montage [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Menge Typ SSH10x80 SSH10x80
E20/3 5 SSH 4 SSH 29 26

Durchführung

Befestigungen
Auf Holz:

Auf Beton:
Fester Betonträger:

Hohle Mauerwerksunterstützung:

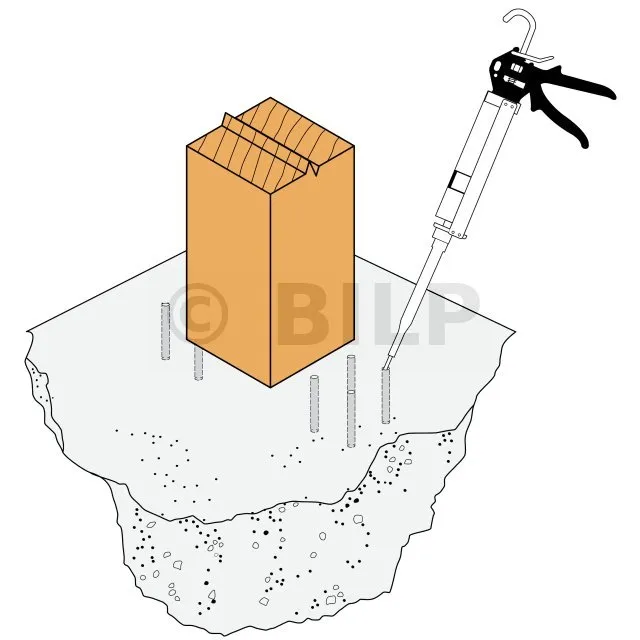

Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Sieb SH16x130.

Auf Stahl:

Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger.
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden.
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt.

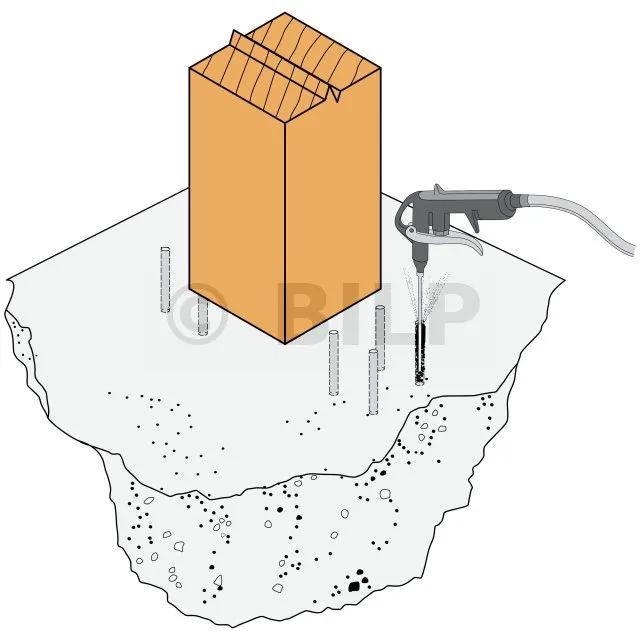

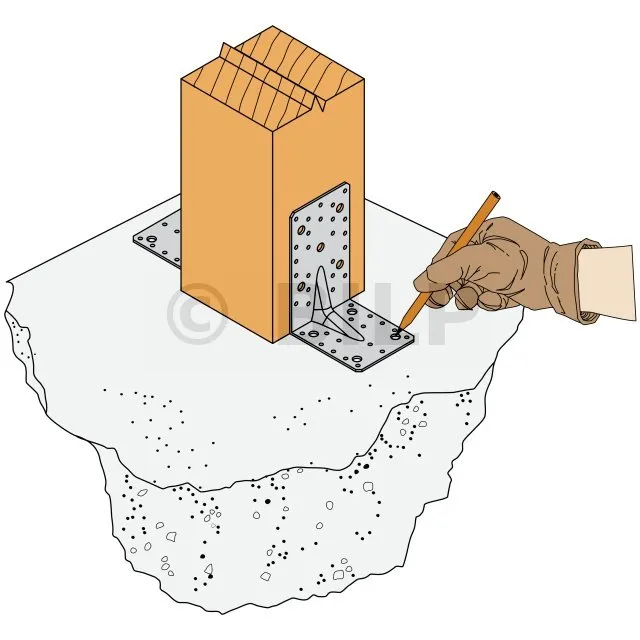

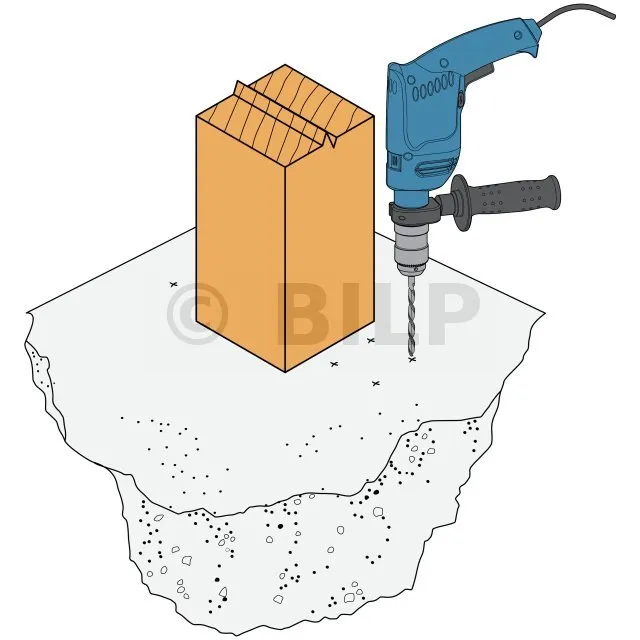

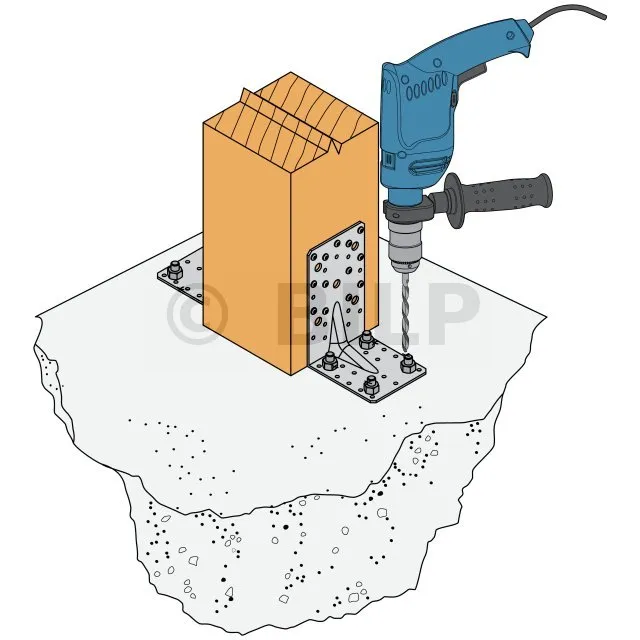

4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.

Calculer la distance entre potelet
  • Dp: distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
  • dp: distance entre les potelets

Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.

  • Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
  • Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
  • Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
  • Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.

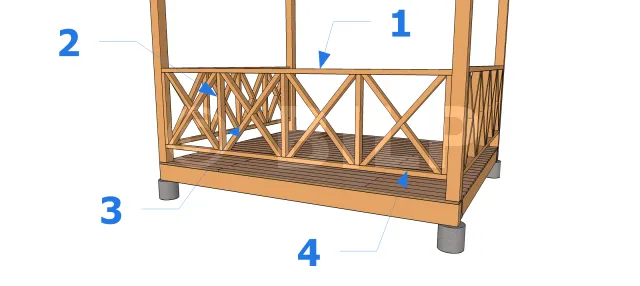

Garde-corps en croix
  • (1) Main courante
  • (2) Potelet
  • (3) Lambourde en diagonale
  • (4) Lisse basse
Commencer à fixer le premier potelet
  • Dp : distance entre les poteaux de structure
  • dp : largeur du panneau = distance entre potelets

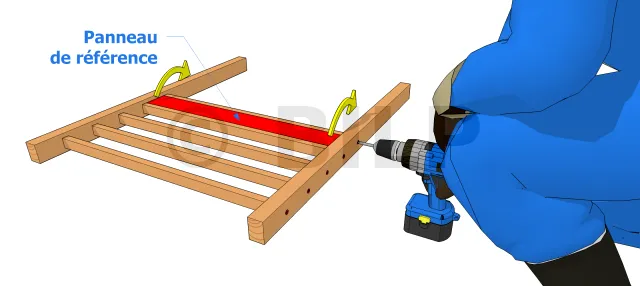

Placer le panneau de référence sur les bouts de la lisse basse et lisse haute. Placer le premier potelet contre ces gabarits, puis fixer le potelet.

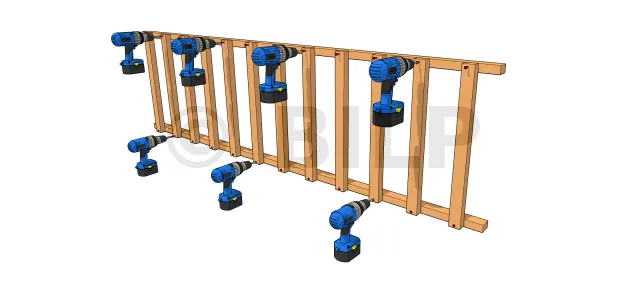

Fixer tous les potelets

Il vous suffit ensuite de déplacer le panneau de référence en le plaçant contre le dernier potelet fixé, puis de fixer les potelets au fur et à mesure .
Vérifier le calcul
  • Dp : Distance entre les poteaux de structure
  • Lp : longueur du panneau (= Dp)
  • (1) Première volige
  • (2) languette à enlever

La longueur totale du panneau ne doit pas dépasser la distance entre 2 poteaux. Il est donc nécessaire de vous assurer que la largeur de chaque volige avec l’épaisseur d’emboîtement soit conforme au calcul. Noter qu’on va enlever la languette de la première volige.
Fixer la première volige
  • hv: Hauteur de la volige
  • Dp: Longueur du panneau (= Lp)
  • Enlever la languette de la première volige
  • Fixez-la aux extrémités des lisses basse et haute

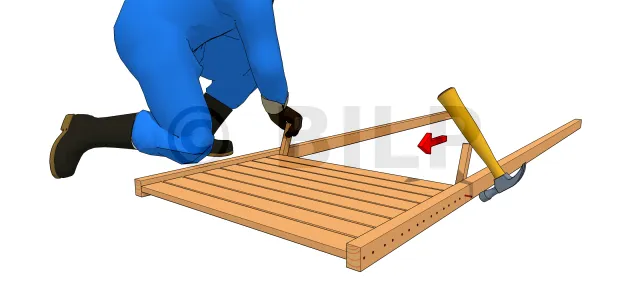

Poser les autres voliges pour former le panneau complet

La constitution d’un panneau de voliges se fait de la même manière qu’un plafond
Aidez-vous de clous de petites tailles et d’un marteau.
Présenter la languette de la seconde volige sur la rainure de la première et frapper avec modération au marteau tout le long en plaçant une pièce de bois entre la rainure et le marteau pour ne pas abîmer ce premier élément. Fixer les clous et faire ainsi de suite.


Découper les élements
  • h: hauteur des potelets

Vous pouvez utiliser des planches ou des lambourdes pour faire office d’éléments décoratifs.
Découper ces éléments à la bonne longueur.
Repérer la position des lisses intermédaires sur les poteaux
  • dl: distance entre les lisses
  • e: épaisseur de la lisse

Deux choix s’offrent à vous : fixer les lisses directement sur les poteaux de la pergola ou bien créer deux autres poteaux pour assembler le garde-corps.
Dans les deux cas, repérer avec un mètre ruban, une équerre et un crayon les lignes de fixation des lisses sur les poteaux.
