- Réf. PPS170

AUF LAGER
Sofortiger Versand verfügbar für 9 Einheiten verfügbar.
32€90
  inkl. MWST  / Pfostenträger
    • 80mm
    • GC (feuerverzinkt gemäß EN ISO 1461)
    • 114mm
    • 1 Stück
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    PPS170
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Material
    Acier S253JR suivant NF EN 10025
  • Breite (B)
    60mm
  • Breite (D)
    100mm
  • Breite (E)
    100mm
  • Bohrungen der Kopfplatte
    2Ø13
  • Bohrungen der Bodenplatte
    4Ø12
  • Holzverbindung auf starrem Träger
    Sur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
  • Maximal zulässige Belastung in Druckrichtung
    1.45 Tonnen
  • Höhe (F)
    114mm

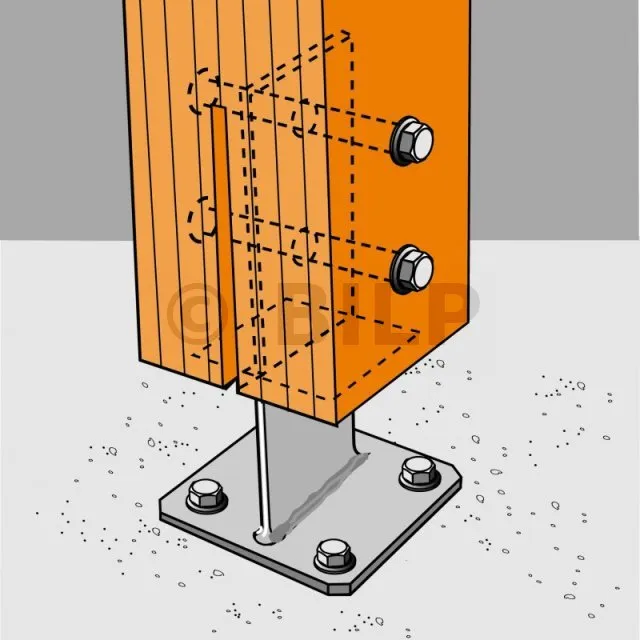

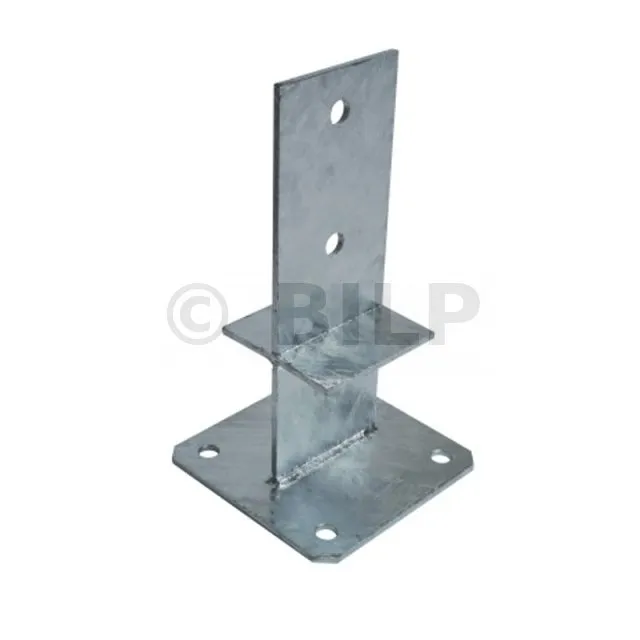

Pfostenträger im Steg mit Platte

Standard-Pfostenträger ermöglichen eine diskrete und zuverlässige Montage. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.

Merkmale :

Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285

Gegenstand :

  • S253JR-Stahl gemäß NF EN 10025.
  • Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Vorteile :

  • Speziell für die Aufnahme von Hebekräften konzipiert,

Anwendungen

Unterstützung:

  • Träger: Holz, Beton, Stahl
  • Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)

Einsatzbereiche:

  • Markise,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Konsole.

Technische Daten

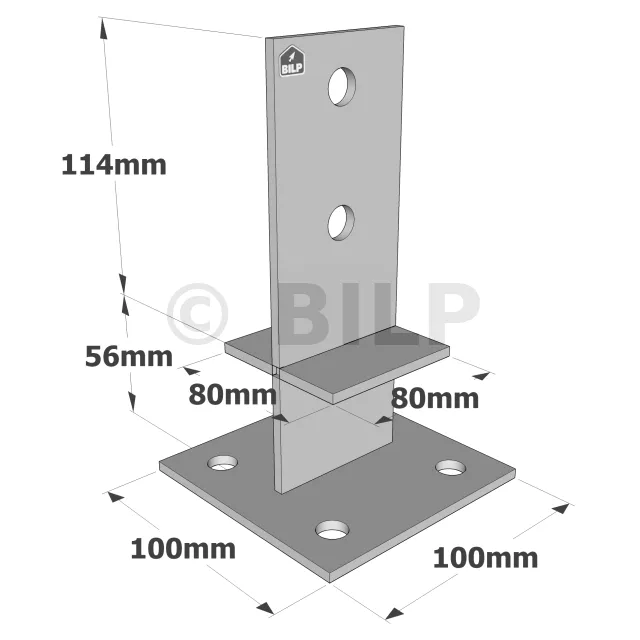

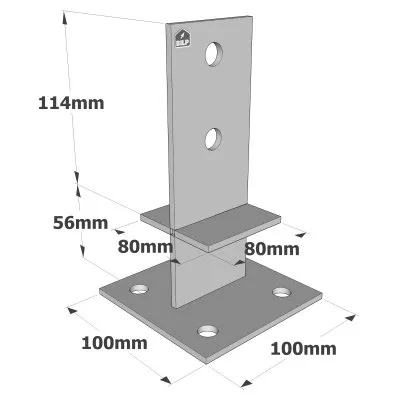

Abmessungen

Le coupe-boulon (cisaille)

Grosse pince coupante afin de créer un mécanisme de démultiplication de force. Il est utilisé pour découper les ferraillages. Autrement, on utilise une disqueuse électrique.

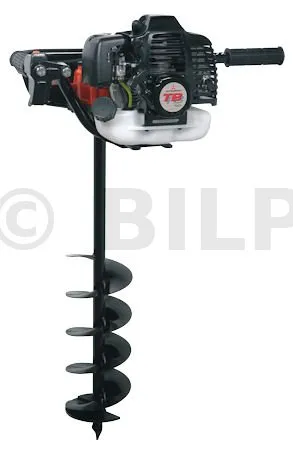

La tarière mécanique

Permet de faire rapidement les trous des pieux, des plots en béton (avec ou sans tube en plastique pour coffrage). Il existe des modèles "un homme" ou "deux hommes". Les mèches peuvent aller jusqu’à un diamètre de 250 mm. La profondeur dépasse rarement 70 cm mais cela suffit en général. Toujours à utiliser en saison "humide" quand le sol est encore meuble. Cet outil a beau être muni d’un moteur, il ne faut pas non plus demander l’impossible.

ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F t Ø13 Ø12
PPS170 60 60 114 100 100 56 4 2 4
PPS230 80 80 138 130 130 92 4 2 4

Merkmalswerte

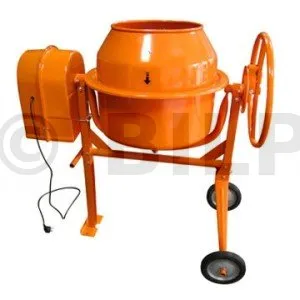

La bétonnière

Afin d’accélérer le gâchage de grand volume de béton, une bétonnière est votre fidèle ami. Elle sert pour malaxer le béton et le mortier. Pour ce que nous avons à faire, une bétonnière électrique est suffisante. Préférez un modèle dit "un sac" qui permet d’utiliser directement un sac de ciment de 35 kg, soit une contenance de 140 L.

ReferenzenKennwerte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k R3,k R4,k
Menge Typ Menge Typ
PPS170 2 STD12 4 Ø10* 25.9/kmod^0,5 16.3 10.1/kmod 1.2/kmod
PPS230 2 STD12 4 Ø10* 34.5/kmod^0,5 17.9 13.3/kmod 1.0/kmod

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.

Vereinfachte Kennwerte

La bétonnière

Afin d’accélérer le gâchage de grand volume de béton, une bétonnière est votre fidèle ami. Elle sert pour malaxer le béton et le mortier. Pour ce que nous avons à faire, une bétonnière électrique est suffisante. Préférez un modèle dit "un sac" qui permet d’utiliser directement un sac de ciment de 35 kg, soit une contenance de 140 L.

ReferenzenBefestigungenVereinfachte Kennwerte – Holz C24 [kN]
Auf Pfosten Auf Beton R1,k** R2,k R3,k** R4 ,k**
Menge Typ Menge Typ
PPS170 2 STD12 4 Ø10* 30.9 16.3 14.4 1.7
PPS230 2 STD12 4 Ø10* 41.2 17.9 19 1.5

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.

** Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
