Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0X25

Ces vis wurden entwickelt, um die Implementierung von Halterungen und Verbindern zu erleichtern. Der konische Kopf gewährleistet einen vollständigen Kontakt zum Stecker und begünstigt so die Kraftübertragung. Die T-Aussparung ermöglicht das Halten der Schraube während der Montage.

AUF LAGER
Sofortiger Versand verfügbar für 9 Einheiten verfügbar.
23€85

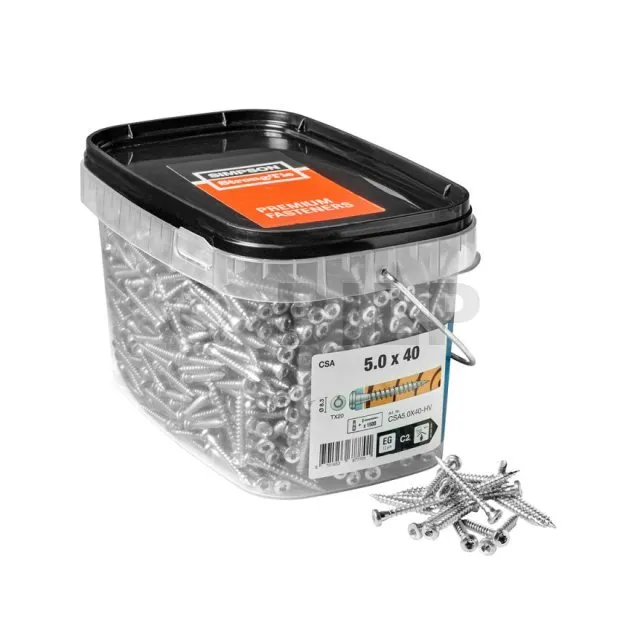

  inkl. MWST  / Box mit 250 Schrauben
    • 25mm
    • Acier électrozingué blanc
    • SIMPSON Strong-Tie

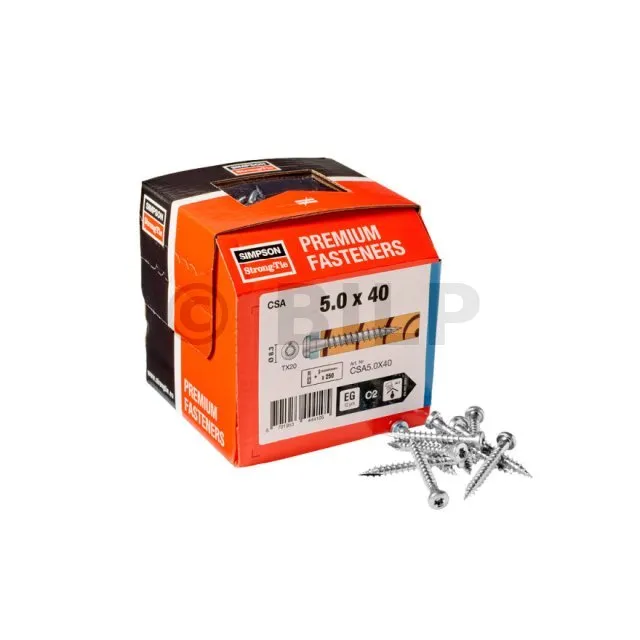

    • Box mit 250 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    CSA5.0X25
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser
    5mm
  • Kopfform
    T20
  • Durchmesser des Kopfs
    8.3mm
  • Gewindelänge
    19mm

Merkmale

Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013

Gegenstand

  • Weißer elektrolytisch verzinkter Stahl.

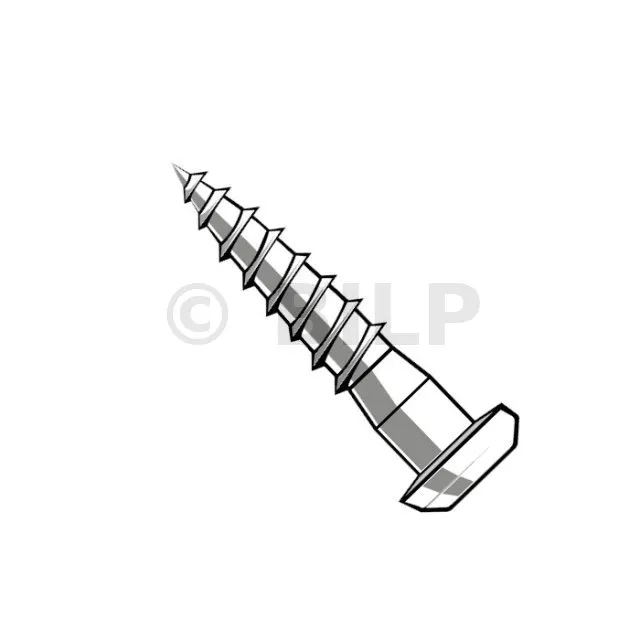

Schrauben

  • T 20 Spitze.

Vorteile

  • Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
  • Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
  • Kein Holzspalten,
  • Hohe Reißfestigkeit,
  • Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.

Anwendungen

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz,
  • Port: Massivholz, Verbundholz, Brettschichtholz.

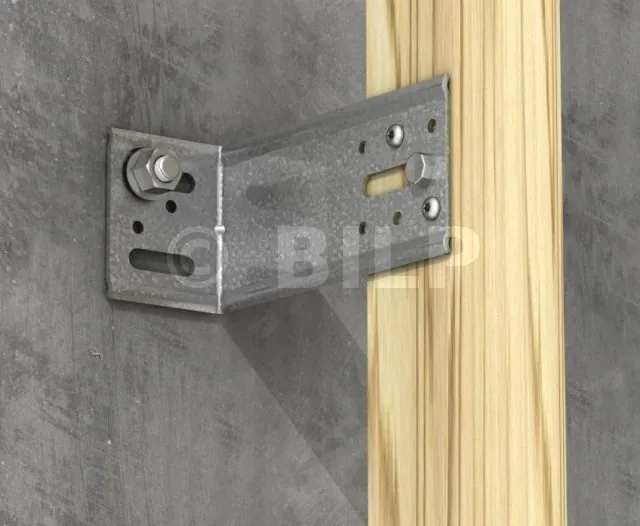

Einsatzbereiche

  • Rahmenschuhe,
  • Montagewinkel,
  • Umreifung.

Abmessungen

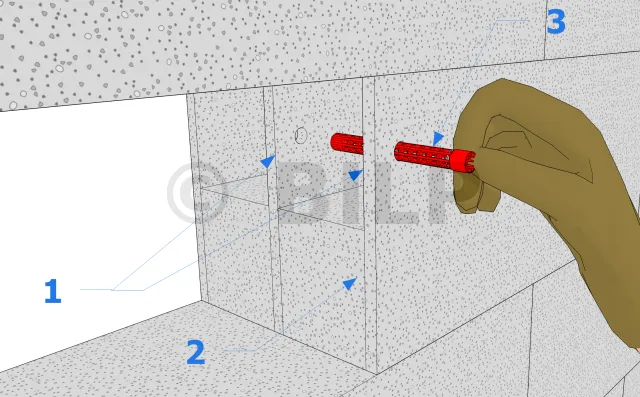

Schéma de principe de pose d’un tamis dans de la brique creuse

Dans le cas d’une brique creuse, le tamis doit prendre appui sur au moins 3 parois, soit traverser deux alvéoles.
Poser le tamis
  • (1) Parois du parpaing
  • (2) Parpaing
  • (3) Tamis

Avec un tamis bien dimensionné (voir ici : http://constructionbois.bilp.fr/art...), vous avez maintenant à l’insérer dans le trou en vous assurant en même temps que le trou percé n’a pas été trop grand. Il suffit de bouger le tamis dans le trou et de constater s’il ne bouge pas trop.
Attention, le tamis doit prendre dans au moins deux parois.


ReferenzenAbmessungen [mm]EndkappeMenge pro Karton
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.

Merkmalswerte

ReferenzenKennwerte [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.
