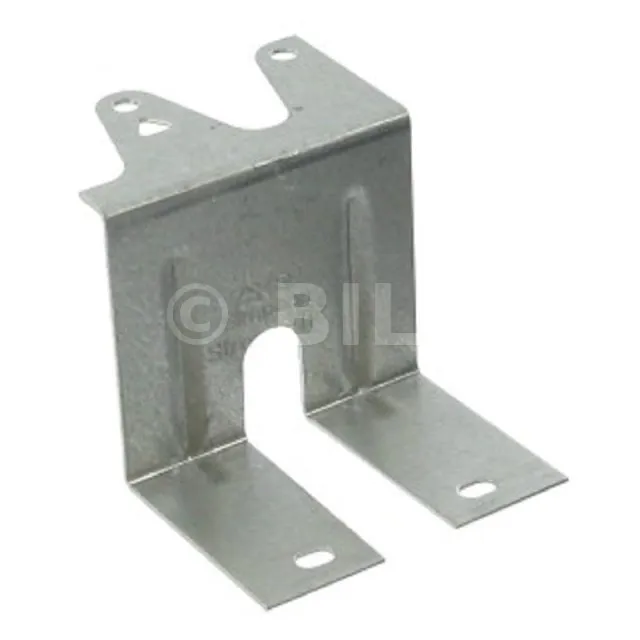

Clip für I-Träger

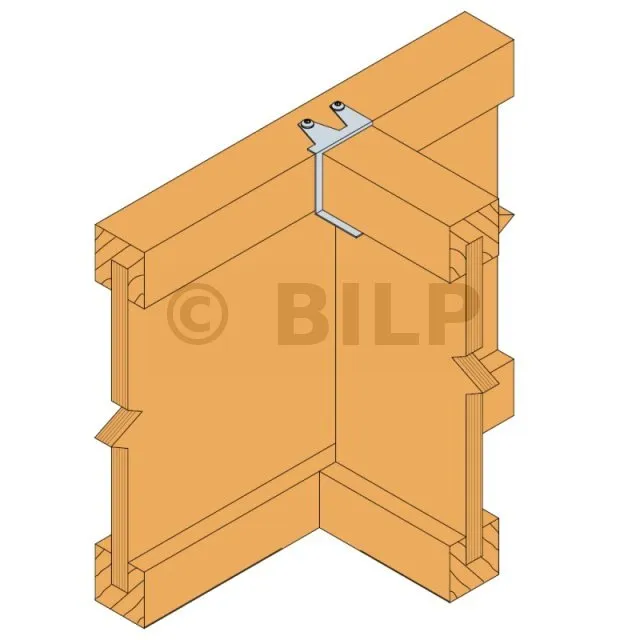

Der ZS-Clip sorgt für die Befestigung der Abstandshalter zwischen den I-Trägern in einer Bodenkonfiguration.
Eigenschaften
Leistungserklärungen : FR-DoP-e17/0554
Technsiche Zulassungen : ETA-17/0554
Werkstoff
- Verzinkter Stahl DX51D + Z275 gemäß DIN EN 10346,
- Dicke : 0,9 mm.
Vorteile
- Ermöglicht die Verwendung von I-Träger-Abschnitten als Abstandshalter.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, ...
- Nebenträger : I-Träger, LVL, PSL, LSL, ...
Anwendungsbereiche
- Befestigung von Balken,
- Dachbalken,
- Abstandshalter,
- I-Träger,
- Fußboden, ...
Technische Daten
Charakteristische Merkmale
La constitution d’un panneau de voliges se fait de la même manière qu’un plafond
Aidez-vous de clous de petites tailles et d’un marteau.
Présenter la languette de la seconde volige sur la rainure de la première et frapper avec modération au marteau tout le long en plaçant une pièce de bois entre la rainure et le marteau pour ne pas abîmer ce premier élément. Fixer les clous et faire ainsi de suite.

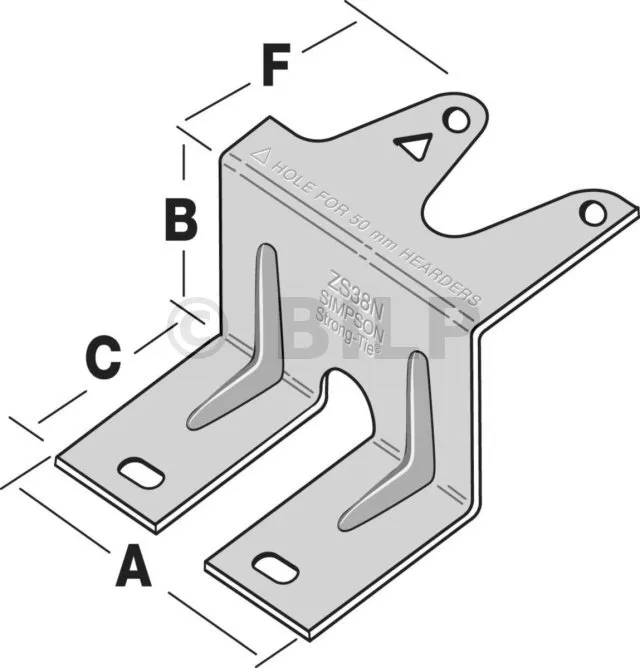

| Referenzen | Abmessungen [mm] | Befestigungen | Charakteristische Merkmale [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | Dicke | Holz C24 | I-Träger | ||
| ZS38N | 52 | 38 | 46 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
| ZS45N | 52 | 45 | 39 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigung
- Schraubnägel Ø 3,75x30 (Verwenden Sie alle in der Tabelle angegebenen Nägeln).
Installation

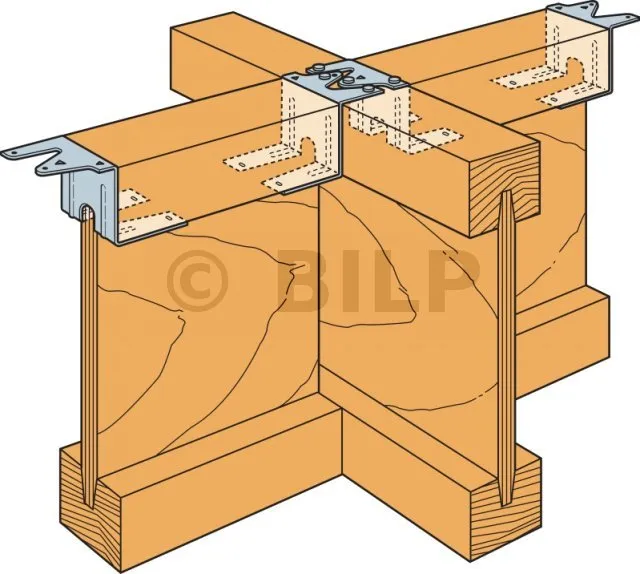

1. Befestige die untere horizontale Lasche der ZS-Clips unter dem Obergurt der I-Träger-Streben mit Schraubnägeln N3.75x30.
2. Positioniere die Streben zwischen den I-Trägern des Balkenwerks.
3. Befestige die Clips über dem Obergurt der I-Träger des Dachbalkens mit Schraubnägeln N3.75x30.
