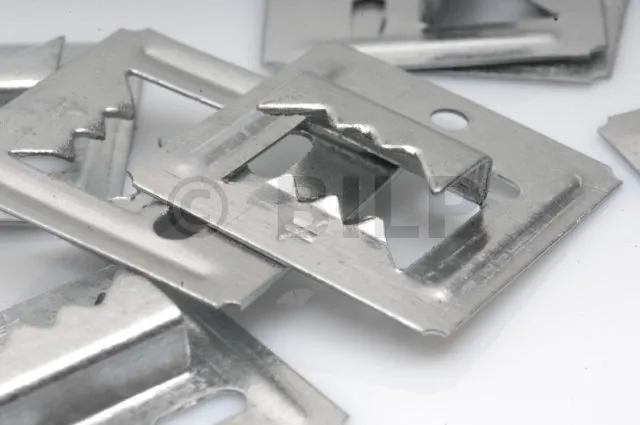

Haken für Holzverkleidung
Der CLIP-Haken für unsichtbare Holzverkleidungen wird bei der Herstellung von Holzverkleidungsarbeiten eingesetzt. Die Montage ist schnell und einfach und kann durch Heften oder Tackern erfolgen. Dieses System ermöglicht die beschädigungsfreie Entfernung Ihrer Verkleidung.
Merkmale
Gegenstand
- Verzinkter Stahl DX51D + Z275 gemäß NF EN 10346.
- Dicke; 0,4 bis 0,6 mm.
Vorteile
- Schnell und einfach umzusetzen,
- Zähne sorgen für einen guten Halt des Clips auf der Zunge,
- Versetztes Spitzenloch für einfacheres Nageln,
- Langlöcher für Klammerbreiten von 6 bis 16 mm.
Anwendungen
Unterstützung
- Träger: Latten, Holzplatten, ...
- Scope: alle Arten von Nutverkleidungen, ...
Einsatzbereiche
- Verkleidungen befestigen.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Baugruppen | C18-Holz | Maximaler Balkenabstand [cm] | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Durchbohrte Heftklammern obl. Ø2,5x6 | Punktbohrungen Ø2,5 | Breite [mm] | Dichte [u/m²] | Maximaler Balkenabstand [cm] | |
| CLIP2/250 | 24 | 0.4 | 24 | 2 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP3/250 | 24 | 0.4 | 24 | 3 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP4/250 | 25 | 0.6 | 25 | 4 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP5/250 | 25 | 0.6 | 25 | 5 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
- Spitzen Ø1,5 x 20 mm (im Lieferumfang der Clips enthalten),
- Heftklammern: Breite 6 bis 15 mm.
Einrichtung
1. Positionieren Sie die Clips auf den Dachlatten.
2. Befestigen Sie die Clips mit den mitgelieferten Spikes oder Klammern an den Stollen.
3. Führen Sie die Nut der Verkleidungsbretter unter die Lasche der Clips ein.
