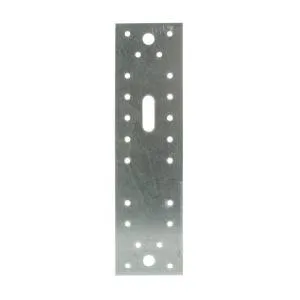

Verbindungslasche

Verbindungslaschen PL werden zum Verbinden von Halbhöfen oder verschiedenen Schraubverbindungen verwendet.

Eigenschaften

Leistungserklärungen : FR-DoP-h10/0005

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2,5 mm.

Vorteile

  • Erleichterte Einstellung durch Langloch.

Anwendungen

Träger

  • Hauptträger : Holz, Stahl, ...
  • Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.

Anwendungsbereiche

  • Verbindung von Halbbindern.
  • Geschraubte Verbindungen, ...

Technische Daten

Abmessungen und charakteristische Merkmale

Poser les autres liteaux
  • a : distance correspondante au pureau

Les autres liteaux seront fixés parallèlement à la première rangée (avec une distance correspondante au pureau). Poser des gabarits entre chaque liteau pour éviter des erreurs et pour accélérer le travail. Assurez-vous de bien clouer sur toutes les intersections des liteaux aux chevrons. Répéter cette action jusqu’au sommet de la toiture (au faîtage). Puis couper à l’aide d’une scie les bouts de liteaux qui dépassent du bord, c’est-à-dire au niveau des rives latérales.
Pose de la première rangée de tuiles

La première rangée est composée de tuiles courtes. Sa pose se fait à partir d’un coin inférieur de la toiture. Cette première rangée est placée sur la chanlatte. Les fixations des tuiles (ergots ou tenons) seront accrochées aux liteaux.
Pose des autres rangées de tuiles

Superposer les nouvelles rangées à celles qui sont déjà en place. Les tuiles seront fixées sur les liteaux par des ergots ou tenons. La pose de chaque rangée se fait à joints croisés, chacune des rangées sera donc décalée d’une tuile.
Toujours vérifier que la moulure des tuiles soit alignée, n’hésitez pas à couper les bords de tuiles qui dépassent.
A chaque terminaison de rang, utiliser une tuile et demie ou une demi-tuile. Dans le cas où vous avez des doutes, couper une tuile entière à la meuleuse d’angle. Les bords des tuiles doivent dépasser la planche de rive au moins de 5 cm afin d’éviter les infiltrations d’eau de pluie.

ReferenzenAbmessungen [mm]BohrungenMinimaler Querschnitt [mm²]Maximal tolerierte charakteristische Merkmale [kN]
A B Dicke Nägel Bolzen Langloch
PL180/65/2,5 65 180 2.5 16 Ø5 1 Ø11 1 Ø11x34 110 30.8
PL300/65/2,5 65 300 2.5 28 Ø5 3 Ø11 1 Ø11x34 110 30.8
