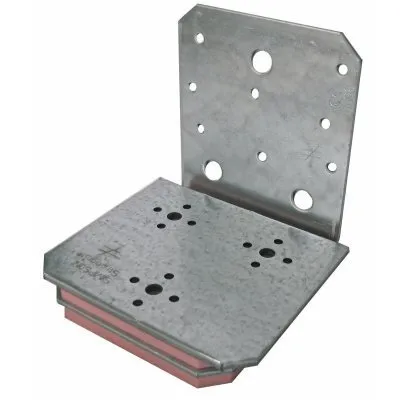

Schallschutzwinkel - Réf. ABAI105

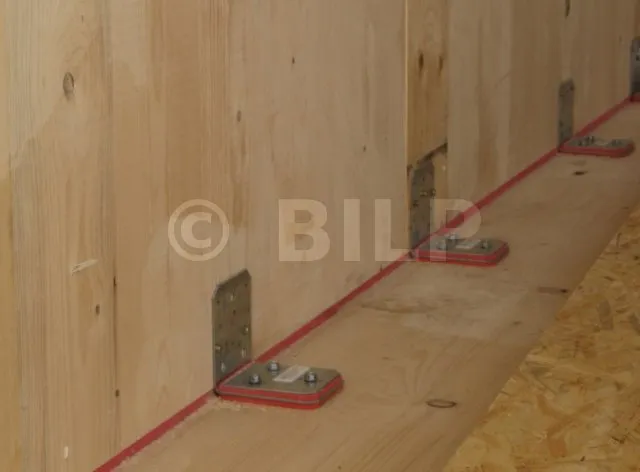

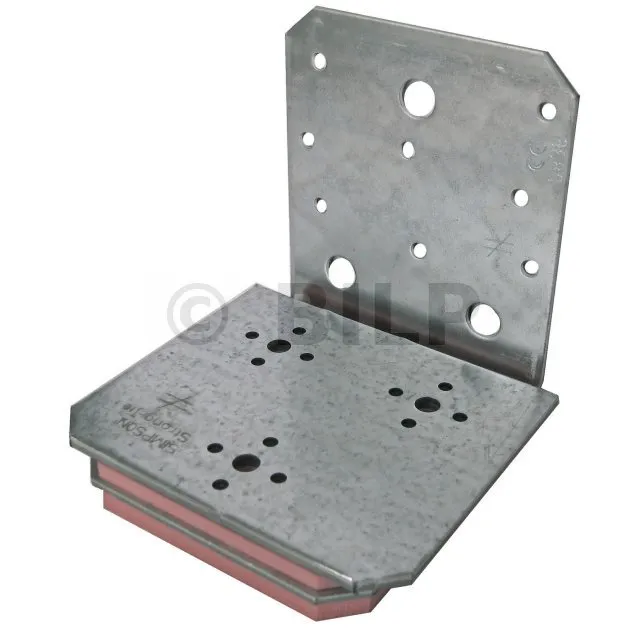

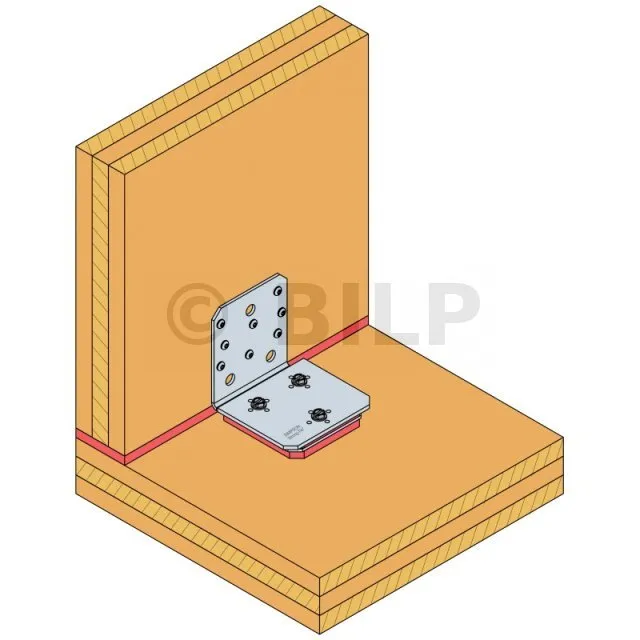

Der Schallschutzwinkel ABAI ist ein innovativer Bügel, weil er einen klassischen Winkelverbinder mit einem schalldämmenden Material, Sylodyn®, kombiniert. Er ermöglicht die Verbindung von Wand- und Bodenelementen aus Mehrschichtplatten (CLT) und garantiert gleichzeitig die Schalldämmung zwischen diesen Bauteilen dank eines 12 mm breiten Streifens aus Sylodyn®, der unter dem Winkel vorinstalliert ist.
-
ReferenzABAI105
-
Breite-
-
Dicke3mm
-
Höhe113mm
-
Länge400mm
-
HerstellungFrançaise
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
-
MarkeSIMPSON Strong-Tie
-

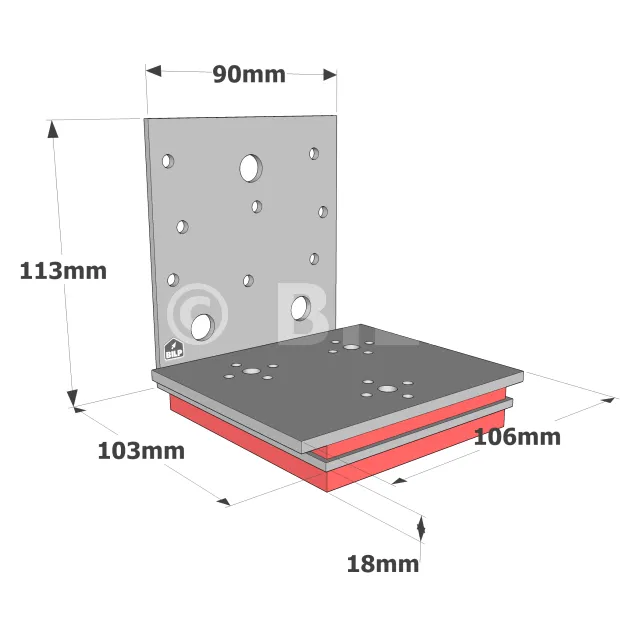

Breite (A)113mm
-
Tiefe (C)90mm
-
Breite (D)106mm
-
Breite (B)103mm
-

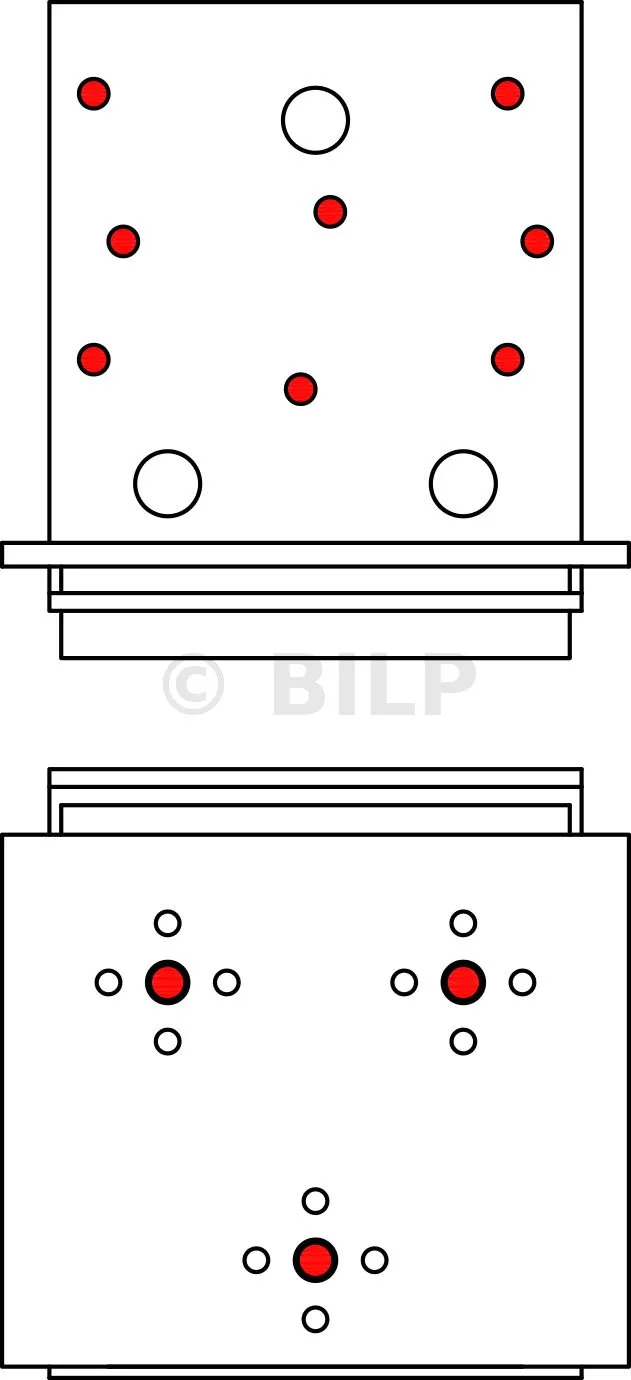

Bohrungen der Lasche B3Ø7
-
Bohrungen der Lasche A8Ø5 - 3Ø11
-
Dicke (E)18mm
-
Länge (A)-
-
Tiefe103mm
Merkmale
Technische Zulassung : ETA-06/0106
Leistungserklärungen : DE-DoP-e06/0106
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Sylodyn® : Polyurethan Sylomer® SR220.
Vorteile
- Reduktion der Schallübertragung zwischen den Bauteilen der Konstruktion,
- Verbesserte Luftdichtheit : Vorhandensein von 12 mm Sylodyn®-Dämmstreifen unter den Außenwänden,
- Schnell zu implementierende Lösung.
Anwendungen
Träger
- Hauptträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.
- Nebenträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.
Anwendungsbereiche

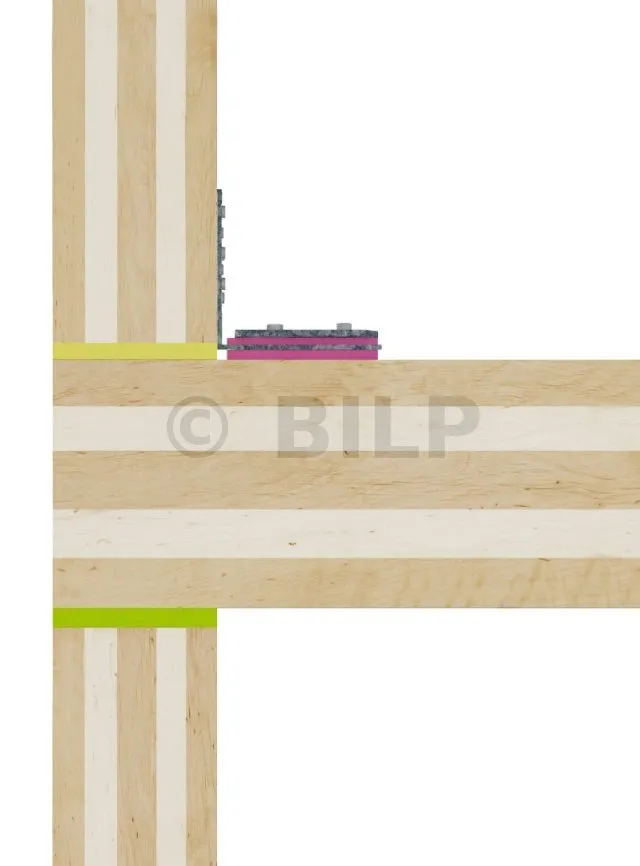

- Anschluss und Schalldämmung von Wänden und Böden,
- Montage von CLT-Paneelen.
Technische Datenblatt
Abmessungen
A chaque étape de la construction de votre cabane, vous aurez à mesurer avec précision pour se conformer avec les dimensions définies dans votre plan. Le mètre ruban rétractable est le premier outil de mesure utile au constructeur qui offre un confort tant dans les métrés que son transport. Un système de blocage du mètre est également appréciable.
| Artikel | Abmessungen [mm] | Bohrung des Schenkels A | Bohrung des Schenkels B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø11 | Ø7 | |
| ABAI105 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
Zu befestigen mit der Schraubenreferenz SDS25600MB.
Charakteristische Tragfähigkeit
A chaque étape de la construction de votre cabane, vous aurez à mesurer avec précision pour se conformer avec les dimensions définies dans votre plan. Le mètre ruban rétractable est le premier outil de mesure utile au constructeur qui offre un confort tant dans les métrés que son transport. Un système de blocage du mètre est également appréciable.
| Artikel | Charakteristische Tragfähigkeit - Holz-Holz-Verbindungen - Vollausnagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - C24-Holz-Holz-Verbindungen - 1 Winkelverbinder [kN] | Verschiebungsmodul Kser bei Lastrichtung : [kN/mm] | ||||||||||
| Schenkel A | Schenkel B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Menge | Typ | Menge | Typ | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Vereinfarte charakteristische Tragfähigkeit - Holzverbindung auf starrem Träger - 1 Winkelverbinder
A chaque étape de la construction de votre cabane, vous aurez à mesurer avec précision pour se conformer avec les dimensions définies dans votre plan. Le mètre ruban rétractable est le premier outil de mesure utile au constructeur qui offre un confort tant dans les métrés que son transport. Un système de blocage du mètre est également appréciable.
| Artikel | Charakteristische Tragfähigkeit - Holz-Holz-Verbindung - Vollausnagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfarte charakteristische Tragfähigkeit - C24-Holz-Holz-Verbindungen- 2 Winkelverbinder [kN] | Verschiebungsmodul Kser bei Lastrichtung : [kN/mm] | ||||||||||
| Schenkel A | Schenkel B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Menge | Typ | Menge | Typ | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,2 | 2,2 | 3,7 | 2,6 | 0.8 | 0.68 | 1.16 | 0.8 |
Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse beruhen (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)). Andere Ladezeiten und Leistungsklassen entnehmen Sie bitte dem ETE.
Umsetzung
Installation

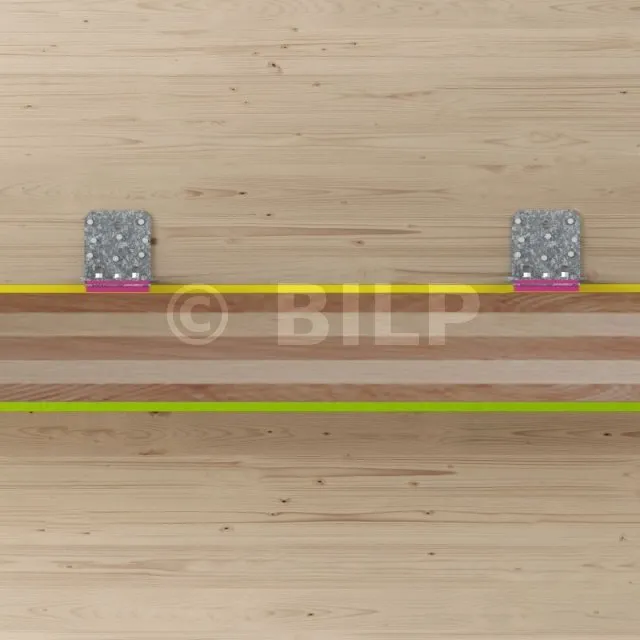

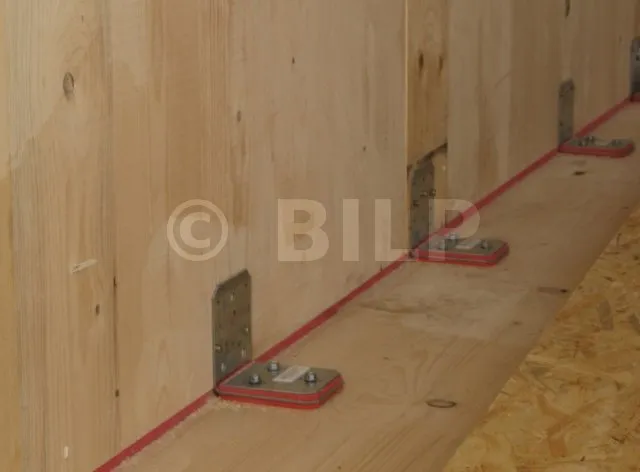

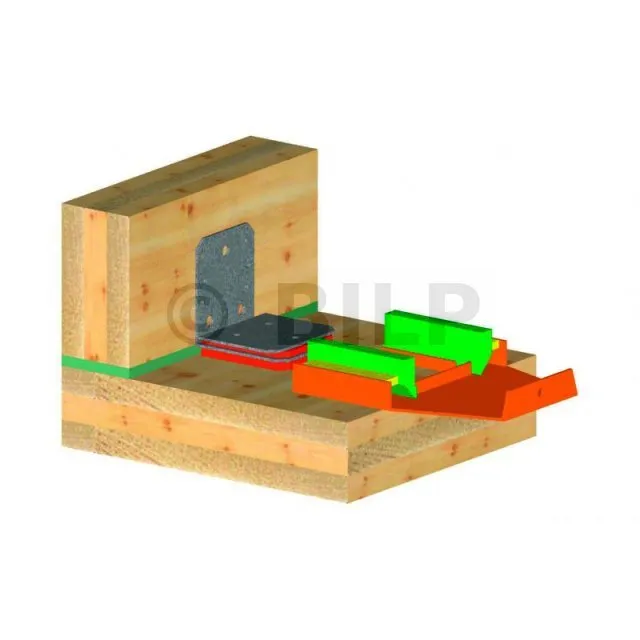

Für absolute Effizienz ist das Vorhandensein eines Sylodyn®-Streifens unter den CLT-Wandpaneelen zwingend erforderlich. Die Auswahl der Sylodyn® Streifen hängt vom Gewicht der Wand ab (siehe Tabelle unten). Zur besseren Montage des ABAI-Winkelverbinders ist eine Montageschablone (Ref. MOABAI) erhältlich. Sie verhindert das Zusammendrücken des Sylodyn®-Streifens unter dem Winkelverbinder.
| Model | Streckenlast (kN/m) | Kompression (N/mm²) | Quetschung (mm) | Farbe | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | ||
| SYLO-NB-100 | 1 | 7.5 | 0.01 | 0.08 | 0.1 | 1.0 | Rot |
| SYLO-NC-100 | 7.5 | 15 | 0.08 | 0.15 | 0.5 | 1.1 | Gelb |
| SYLO-ND-100 | 15 | 35 | 0.15 | 0.35 | 0.5 | 1.3 | Grün |
| SYLO-NE-100 | 35 | 75 | 0.35 | 0.75 | 0.6 | 1.3 | Blau |
| SYLO-NF-100 | 75 | 150 | 0.75 | 1.5 | 0.7 | 1.3 | Lila |
| SYLO-NB-150 | 1.5 | 11 | 0.01 | 0.08 | 0.1 | 1.0 | Rot |
| SYLO-NC-150 | 11 | 23 | 0.08 | 0.15 | 0.5 | 1.1 | Gelb |
| SYLO-ND-150 | 23 | 54 | 0.15 | 0.35 | 0.5 | 1.3 | Grün |
| SYLO-NE-150 | 54 | 118 | 0.35 | 0.75 | 0.6 | 1.3 | Blau |
| SYLO-NF-150 | 118 | 230 | 0.75 | 1.5 | 0.7 | 1.3 | Lila |
Empfohlene Befestigungselemente :
Schenkel B :
- Kammnägel CNA Ø4,0x60.
- CSA-Schrauben Ø5,0x50 mm.
- Bolzen Ø10.
- Sechskant-Holzschrauben Ø10.
Schenkel C :
- Schrauben SDS25600 (Abmessungen Ø6,4x152 mm).
