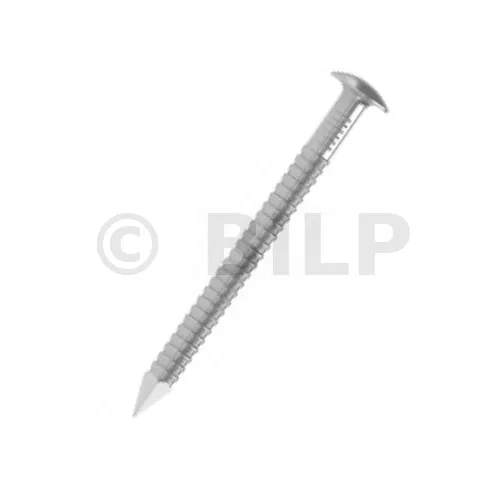

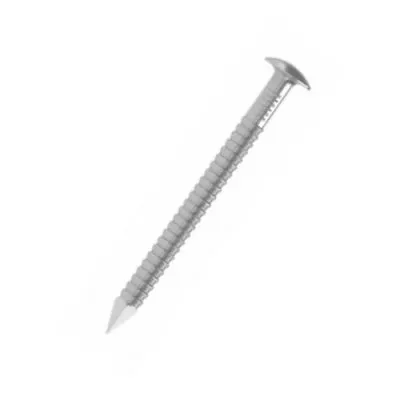

Ringspitze mit abgerundetem Kopf – Edelstahl A2 D=2,3 mm, L=35 mm, CDT1KG – ARA22,3X35 - Réf. 75031
La pointe annelée tête légèrement bombée inox ARA2 wird hauptsächlich für Außenverkleidungen verwendet.
Merkmale
Leistungserklärung: FR-DoP-h17/0019-04
Gegenstand
- Edelstahl A2 sehr gute Korrosionsbeständigkeit und mechanisch widerstandsfähiger als A4.
Vorteile
- Nägel für Holzverkleidungen im Außenbereich, sichtbare Befestigung, leicht gewölbter Kopf für einwandfreie Befestigung und Wasserdichtigkeit.
- Gewellter Körper für bessere Reißfestigkeit.
- Befestigung aller Holzarten auf Holz.
- Perfekte Abdichtung durch leicht gewölbten Kopf.
Anwendungen
Unterstützung
- Massivholz.
Einsatzbereiche
- Befestigung aller Arten von Holzlatten für Fassadenverkleidungen im Außenbereich.
Technische Daten
Abmessungen

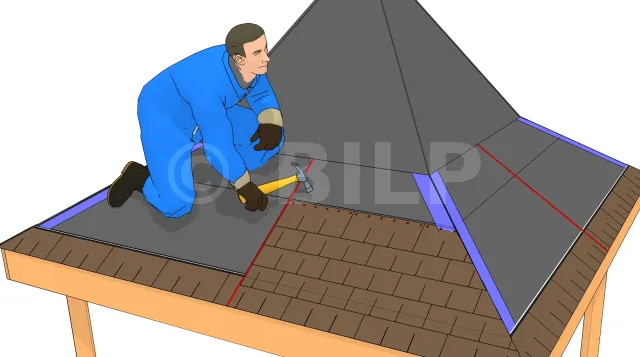

Pour chaque bardeau à couper, et à partir de la surface arrière supérieure, couper les bardeaux au niveau des lignes d’onglet. Couper les coins supérieurs de chaque carré avec une coupe en biais, en commençant juste en dessous de la bande d’étanchéité pour éviter les chevauchements dans la zone de révélation.
Ajouter les bardeaux de la deuxième à la cinquième rangée, en travaillant de manière ascendante à partir de la deuxième rangée, et maintenir une forme constante. Insérez les bardeaux de grande dimension sous les bardeaux de petite dimension laissés partiellement cloués, puis clouez-les ensemble.
| Referenzen | Artikelcode] [mm] | Befestigungsmaße [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | lg | lp | ||
| ARA22.3X35 | 75031 | 2.3 | 35 | 5.5 | 23.5 | 1.2 | 30 | 3.2 |
| ARA22.3X45 | 75032 | 2.3 | 45 | 5.5 | 23.5 | 1.2 | 35 | 3.2 |
| ARA22.3X50 | 75033 | 2.3 | 50 | 5.5 | 23.5 | 1.2 | 40 | 3.2 |
|Referenzen|Charakteristische Eigenschaften|<|<|<|
| |Charakteristisches plastisches Fließmoment [My.k] [Nm]|Charakteristischer Ausziehwiderstandsparameter - fax,k,90°[fax.k.90°] [N/mm²] |Charakteristischer Kopfkreuzungswiderstandsparameter -fhead,k [fhead.k] [N/mm²]|Charakteristischer Zugwiderstand -ftens,k [ftens.k] [kN]|
|ARA22.3X35|1839|8.5|22.8|3.2|
|ARA22.3X45|1839|8.5|22.8|3.2|
|ARA22.3X50|1839|8.5|22.8|3.2|
