Schraube für Terrassendielen aus Holz, Doppelgewinde, Edelstahl A2, D5 L70 - Réf. SV5.0X70L300A2

Name: Schraube für Terrassendielen aus Holz, Doppelgewinde, Edelstahl A2, D5 L70
Brand: SIMPSON Strong-Tie
SKU: REF-SV5.0X70L300A2
Price: 79.28 EUR
Availability: PreOrder

bald VERFÜGBAR

Versand unter 10 Tagen.

PROMO

102.92 95€¹⁴

inkl. MWST / Boîte de 300 vis

Durchmesser :
- 5mm
Länge :
- 70mm
Materialien :
- Rostfreier Stahl A2 gemäß DIN EN 10088
Marke :
- SIMPSON Strong-Tie
Verpackung :
- Box mit 300 Schrauben
Andere Wahlmöglichkeiten

Referenz

SV5.0X70L300A2
Herstellung

Française

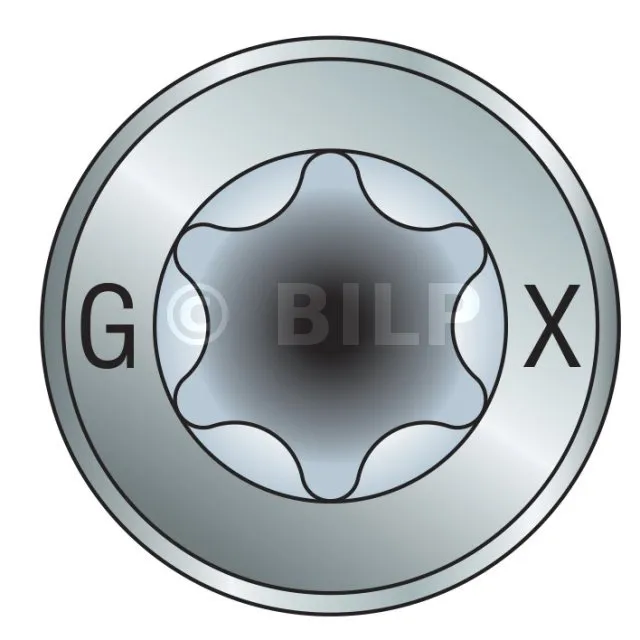

Kopfform

T25
Marke

SIMPSON Strong-Tie
EAN Code

-
Durchmesser

5mm
Durchmesser des Kopfs

8.5mm
Max. Dicke der zu befestigenden Lamelle

27mm
Stil der Spitze

Pointe effilée 22 à 25°

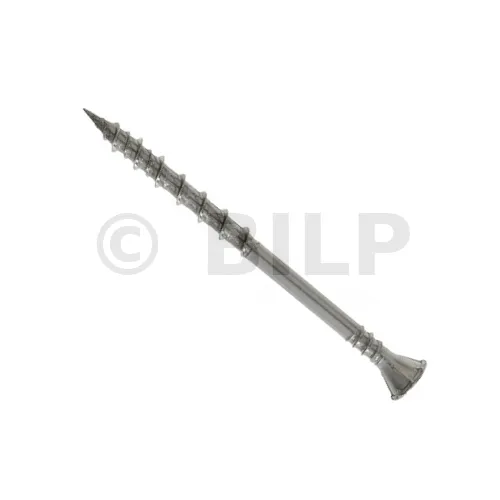

Weichholz-Terrassenschraube – Edelstahl A2

Bei der SV Edelstahl-Terrassenschraube ist kein Vorbohren erforderlich. Seine technischen Vorteile und die Einhaltung der DTU 51.4 ermöglichen die Umsetzung hochwertiger Terrassen.

Merkmal

Gegenstand

Edelstahl A2 gemäß NF EN 10088.

Vorteile

T25-Footprint: besserer Halt des Bits, optimiertes Schrauben,
8 Fräsrippen unter dem Kopf: kein Splittern des Holzes, kein Fräsen nötig,
Faden unter dem Kopf: weniger Quietschen und weniger Lockeneffekt,
40° geneigter Faden: hohe Reißfestigkeit, bessere Staubabsaugung,
Spaltschutznetz: verhindert Vorbohren und Platzen,
Konische Spitze 22 bis 25°: schneller Halt.

Anwendungen

Unterstützung

Waldkiefer,
Tanne,
Fichte,
Douglas,
Rote Zeder, ...

Einsatzbereiche

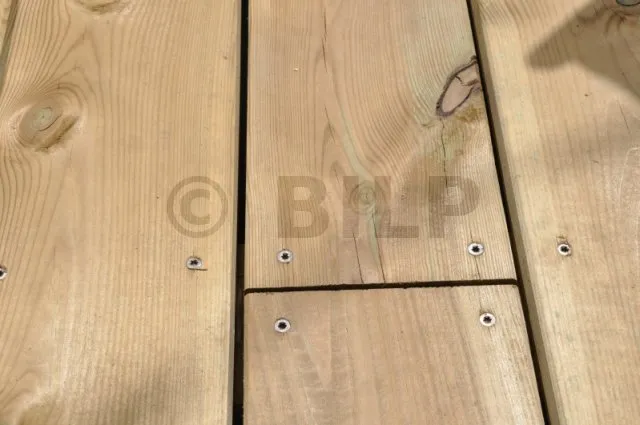

Befestigung von Weichholzlatten an Weichholzbalken.

Wählen Sie die richtige Länge gemäß DTU 51.4

Klingenstärke	d*l
15 bis 20 mm	Ø5 x 50 mm
21 bis 24 mm	Ø5 x 60 mm
24 bis 27 mm	Ø5 x 70 mm

Technische Daten

Abmessungen

Ansicht von Wandpfette

1 : An der Fassade befestigte Wandpfette,
2 : Tragende Fassade,
3 : einfache Vorderpfette.

texte=1|points=1232,472,1306,472,1424,320
texte=2|points=740,440,810,440,898,340
texte=3|points=524,1044,604,1044,676,930

Fall eines einfachen Balkens

Referenzen	Befestigungsmaße [mm]							Box box	m2/box*
	d	l	dh	d1	lg	tfix	Tip
SV5.0X50L500A2	5	50	8.5	3.2	28	20	T-25	500	14
SV5.0X60L400A2	5	60	8.5	3.2	30	24	T-25	400	11
SV5.0X70L300A	5	70	8.5	3.2	36	27	T-25	300	8

*Erreichbare Fläche mit einem Schraubenkasten, basierend auf 120 mm breiten Brettern und 500 mm Balkenabstand, ca. 35 Schrauben/m²

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

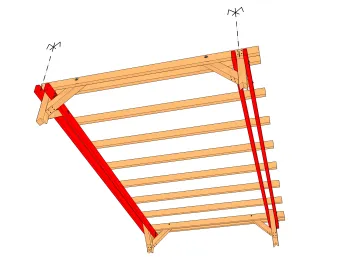

Fall eines verzangten Tragbalkens

1 : verzangte Balken von vorne (außen)
2 : verzangte Balken von hinten (innen)
Sb : Spannweite von verzangten Balken
Lb : Länge der verzangten Balken

Im Falle eines verschimmelten Balkens bleibt das Berechnungsprinzip dasselbe, außer dass die Breite des Querschnitts nur durch 2 geteilt wird : Breite eines einzelnen Balkens = 2 x Breite eines verzangten Balkenelements.

Was den Achsabstand anbelangt, so befindet er sich in der Mitte der Achse der 2 Elemente des verzangten Tragbalkens, auch wenn diese 2 Elemente im Allgemeinen einige Zentimeter voneinander entfernt sind.

texte=Achsabstand|points=318,374,1490,158|type_legende=double_fleche_texte_coupe

texte=1|points=1897,747,1785,747,1656,849
texte=2|points=173,1056,280,1056,402,796

Lastverteilung bei Vorhandensein von Zwischenträgern

1 : Induzierte Belastung durch die grüne Oberfläche
2 : Induzierte Belastung durch die blaue Oberfläche

texte=1|points=648,73,740,73,794,173
texte=2|points=1701,42,1604,42,1516,84

Lastverteilung bei Fehlen von Zwischenträgern

1 : vorderer Balken
2 : hinterer Balken

texte=1|points=264,194,359,194,480,420
texte=2|points=1978,58,1886,58,1714,188

Die Vorbereitungen

a : Abstand zwischen den Latten

Vor dem Einbau der Wellplatten ist es wichtig, das Gerüst (Pfette + Sparren) vorzubereiten. Denn selbst wenn der Rahmen sehr einfach ist, müssen seine Elemente gut befestigt und parallel zueinander, also in gleichem Abstand, angeordnet sein. Abhängig von ihrer Länge müssen die Wellplatten auf mindestens zwei Sparren befestigt werden, immer in Längsrichtung. Der maximal verbleibende Abstand zwischen zwei Sparren darf den vom Lieferanten beschriebenen Abstand nicht überschreiten. Wenn der Abstand zwischen den Sparren zu groß ist, müssen Sie einen weiteren Sparren hinzufügen. Selbstverständlich werden alle Berechnungen lange vor der Anlage durchgeführt.
