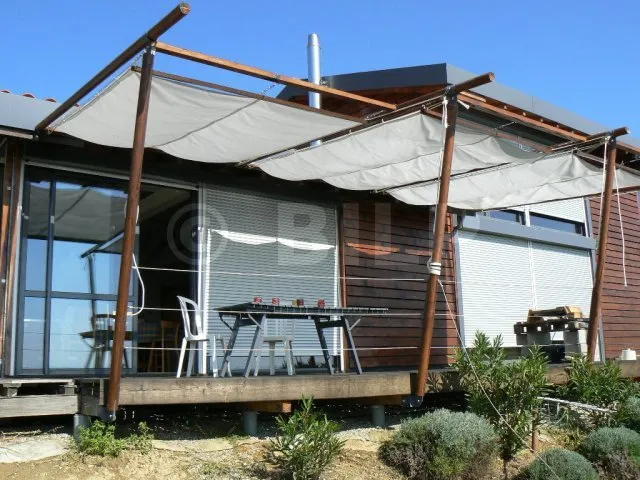

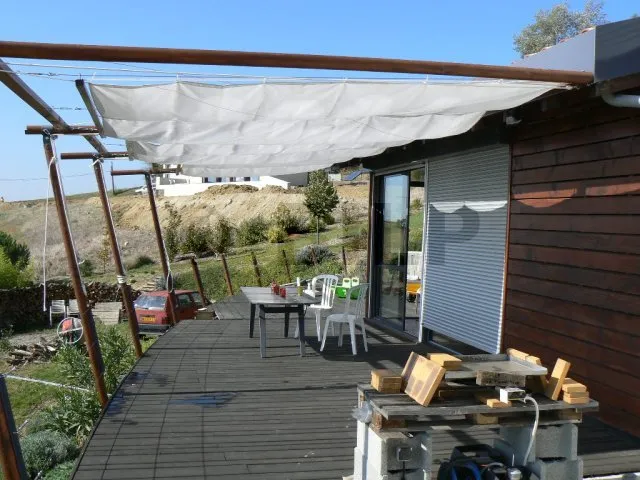

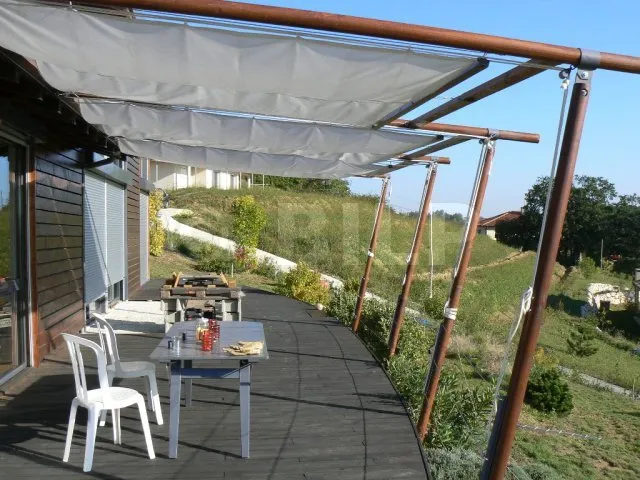

Hier ist eine Reihe von Sonnenschutzmitteln, die im Sommer 2006 hergestellt wurden.
Betrieb
Die Markisen können bei schlechtem Wetter (Wind, Hagel) oder zur Stoffersparnis (UV) sehr schnell zusammengeklappt werden.

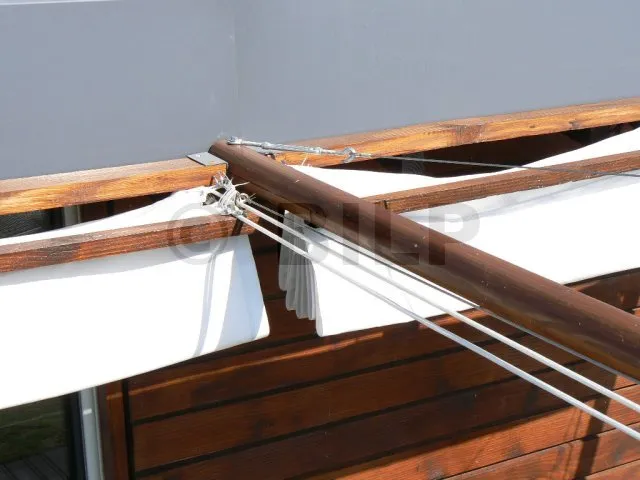

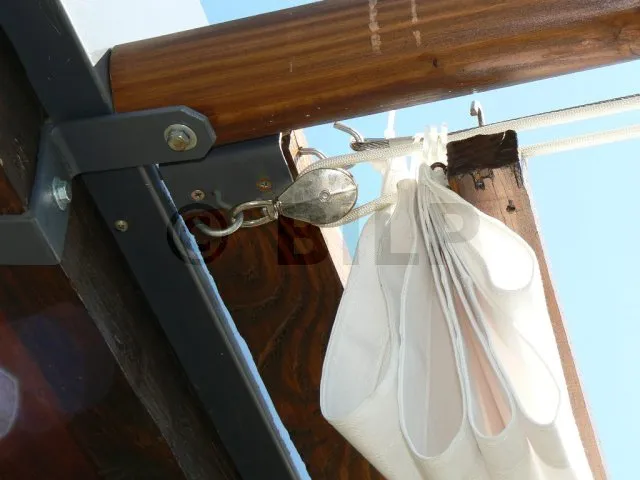

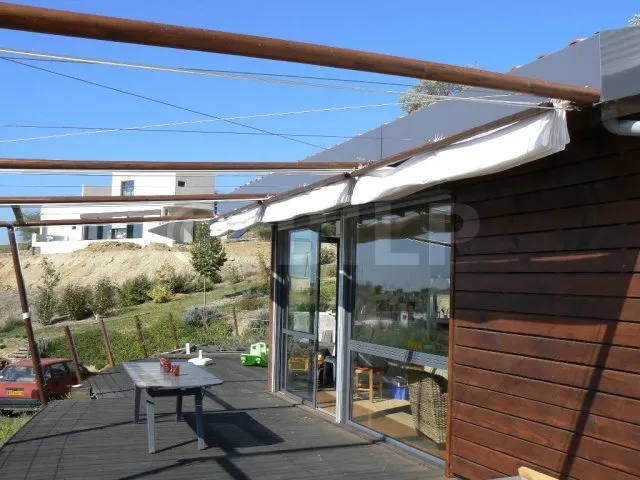

Durch Ziehen an zwei Seilen (Fallen) gleitet das Gewebe an horizontal gespannten Kabeln entlang und faltet sich ziehharmonikaartig.
Der Vorteil dieses Systems liegt neben der einfachen Ausführung darin, dass große Flächen abgedeckt werden können.

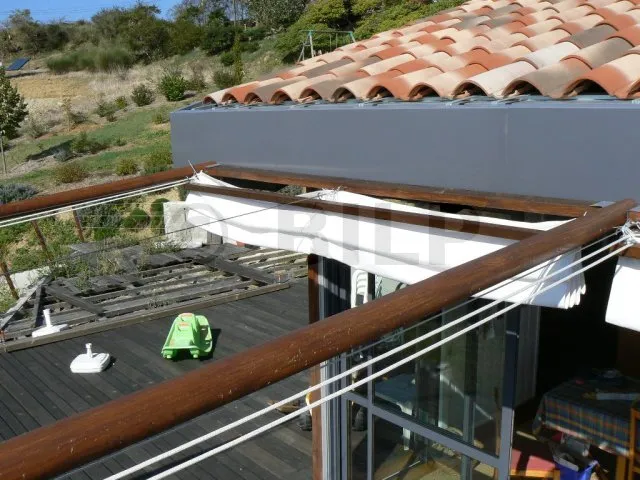

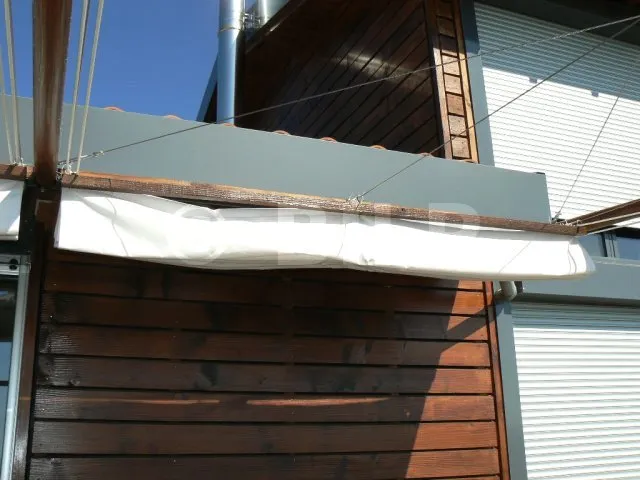

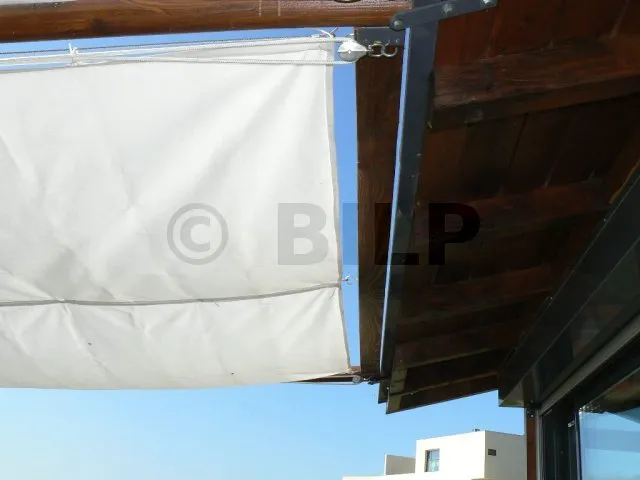

Das Gewebe kann von einem Dachüberstand weggefaltet oder durch eine Abdeckung geschützt werden. Dadurch wird verhindert, dass es sich mit Regenwasser füllt.

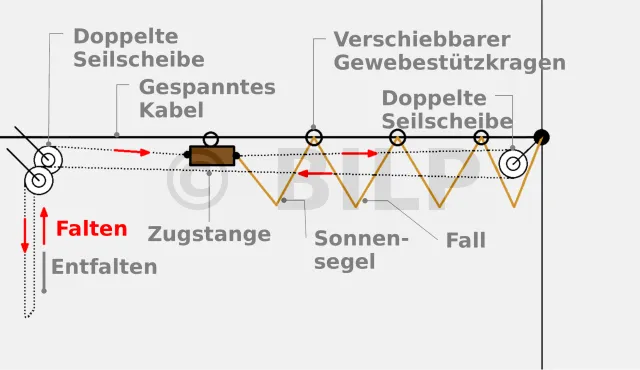

Schematische Darstellung

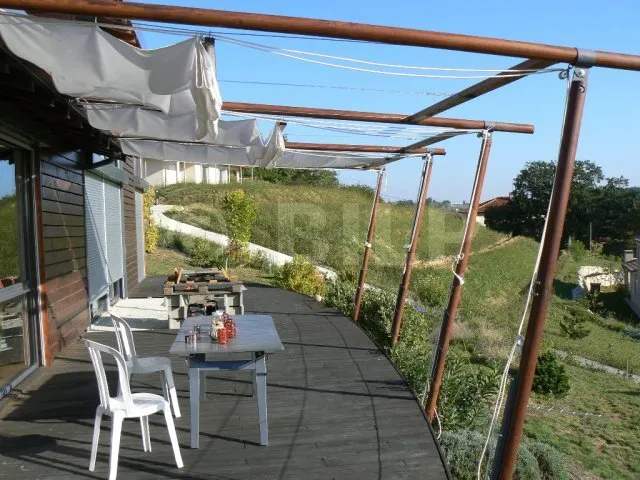

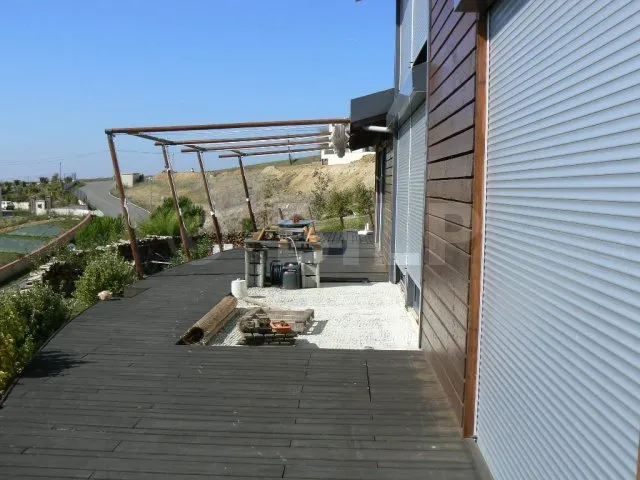

Umsetzung der Struktur

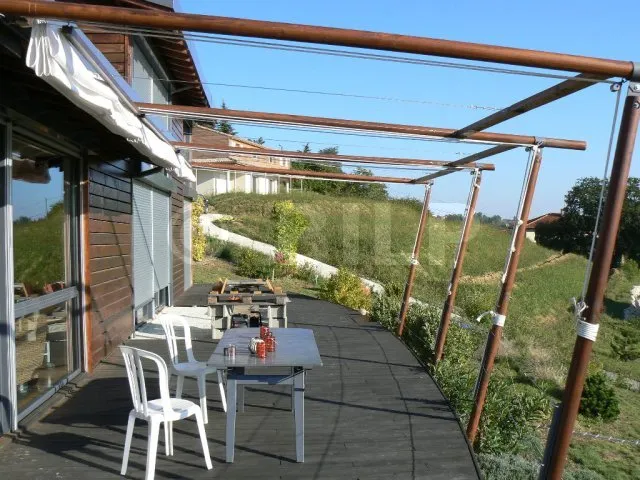

Die Struktur besteht aus Holzpfosten, kann aber mit verschiedenen Methoden hergestellt werden ; die Hauptsache ist, dass horizontale Kabel gespannt werden, die als Träger für die Segeltücher verwendet werden. Die Segeltücher sind in der Tat aufgehängt und nicht gespannt, was ihnen ein leicht schwebendes Aussehen verleiht.

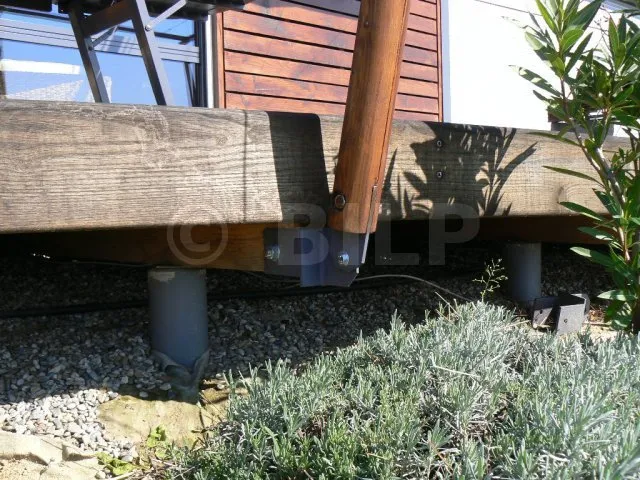

Die Pfosten werden mit Metallsteckverbindern zusammengebaut, die ich nach Maß gefertigt habe. Es können auch Standard-Metallverbinder oder Holz/Holz-Baugruppen verwendet werden.
Es gibt drei Edelstahlseile pro Segeltuch, was einem Durchschnitt von 1,20 m zwischen den Seilen entspricht.
Wir können erwägen, diesen Abstand für eine bessere Unterstützung der Segeltuchfläche zu verkleinern.
Umsetzungen der Pfosten
Die Pfosten bestehen aus zwei Leisten, die auf ihrer gehobelten Seite zusammengeklebt wurden. Der Holzleim basiert auf Polyurethan, das für den Außenbereich verwendet werden kann. Um eine erfolgreiche Verklebung zu gewährleisten, ist es sehr wichtig, dass die Teile ohne übermäßigen Druck miteinander in Kontakt stehen. Ein gut verteiltes und moderates Anziehen der Schraubzwingen ist daher notwendig und ausreichend.
Stoßfugen können miteinander verleimt werden, müssen aber in diesem Fall an den Enden zu einem Keilzinkenprofil bearbeitet werden.
Der Pfosten wird dann auf ein genaues Maß von 80x80mm gehobelt.
Anschließend wird es mit einem Viertelscheibenmesser mit einem Radius von 40 mm gefräst.
Einige Links für Pfosten :
- unverrotbare Akazie : keine Links.
- aus unverrottbarer Kastanie :
- Bei kesseldruckimprägniertem Kiefer : das Interesse besteht darin, dass die Pfosten kalibriert und von bescheidenen Kosten sind. Aber die chemische Behandlung Kesseldruckimprägierung ist nicht die ökologischste.

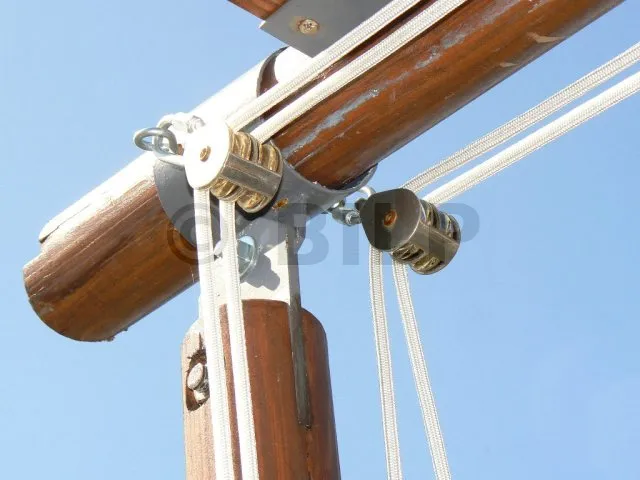

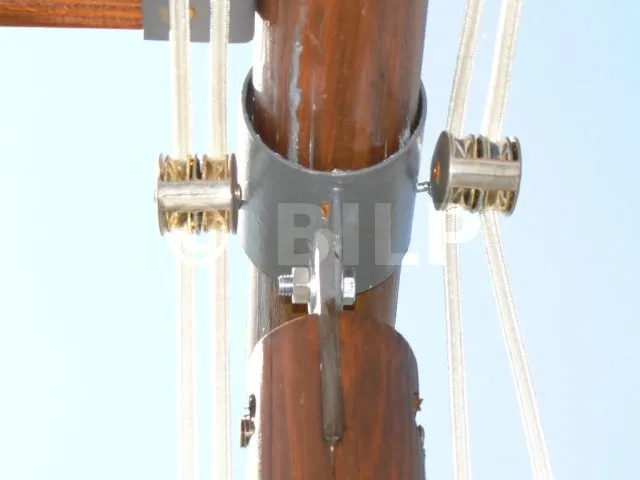

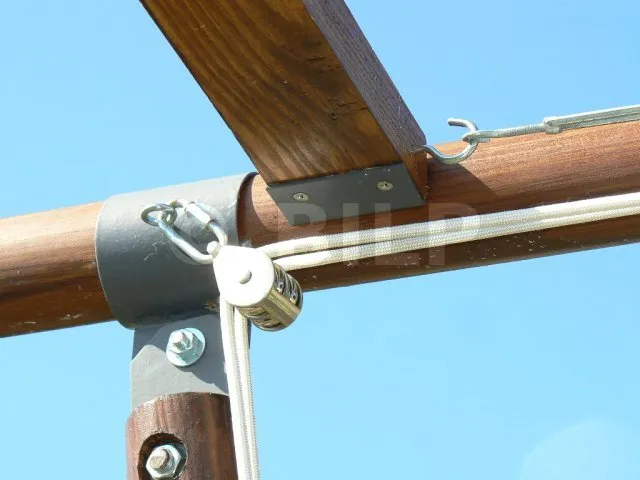

Realisierung von Metallverbindern
Die Verbinder werden aus Standardprofilen hergestellt : Flach-, Rohrprofil, usw.
Ich habe die Profile in meiner kleinen Werkstatt zugeschnitten und durch Lichtbogenschweißen zusammengefügt.
Die Profile wurden mit Rostschutzfarbe gestrichen.
Der Markisenstoff
Es können verschiedene Arten vom Sonnentuch verwendet werden. Am haltbarsten ist das Acryl-Sonnensegel, da es unempfindlich gegen UV-Licht, in der Masse gefärbt und unverrottbar ist.
Vor- und Nachteile der verschiedenen Sonnensegeltypen
Es ist schwierig für den Einzelnen, diese Art von Sonnensegel zu finden. Es gibt viele Markisenmacher, aber ein Markisenmacher verkauft Jalousien, kein Sonnensegel.
Ich gebe Ihnen meinen Tipp, für die Menschen in Toulouse : Ich habe in Toulouse einen Großhändler gefunden, die Firma PATROUIX, die ein großes Lager hat und das Sonnensegel stückweise verkauft. Zählen Sie etwa 18 bis 20 Euro pro ml in 120 cm Breite [1].
Einige Links :

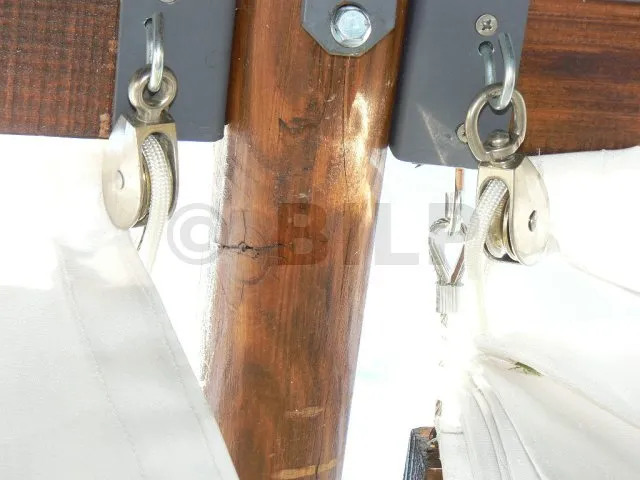

Die Beschläge
Es handelt sich um einen wichtigen Haushaltsposten : Schrauben aus Edelstahl, Beschläge, Drähte, Befestigungen.
Man kann die Kosten begrenzen, indem man verzinkte Elemente anstelle von rostfreiem Stahl verwendet. Aber sie werden mit der Zeit anlaufen, ohne zu rosten.

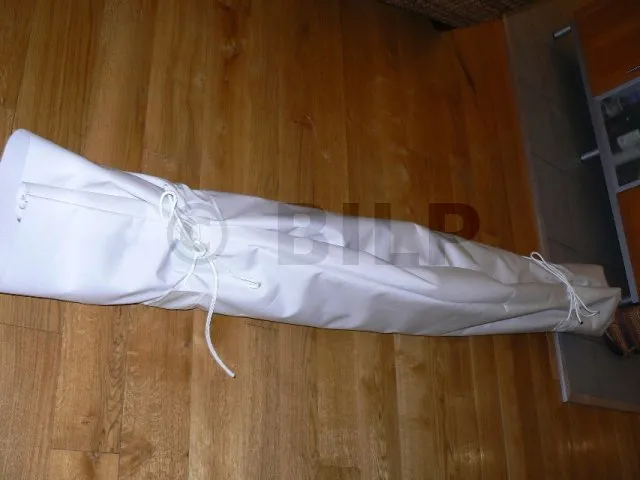

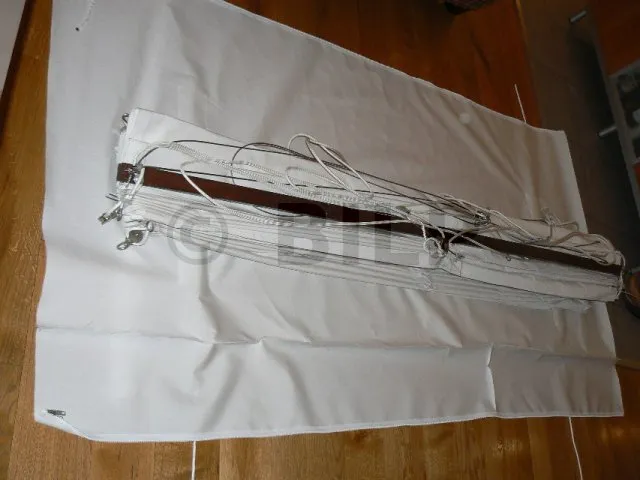

Winterlagerung
Wir haben aus dem gleichen Stoff eine Lagerplane hergestellt. Es handelt sich um ein einfaches rech[...]
