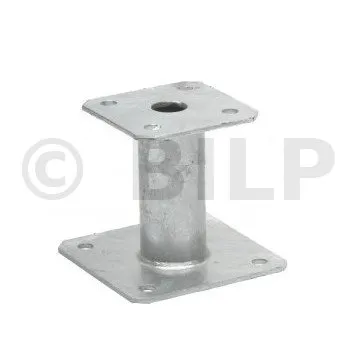

Fester Stützenfuß, runder Körper, Höhe : 100 mm - Réf. PPA100

bald VERFÜGBAR
Versand unter 10 Tagen.
18€19
  inkl. MWST  / Pfostenträger

  • Referenz
    PPA100
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Stahl S235JR gemäß DIN 10025 feuerverzinkt gemäß NF EN ISO 1461
  • Marke
    SIMPSON Strong-Tie

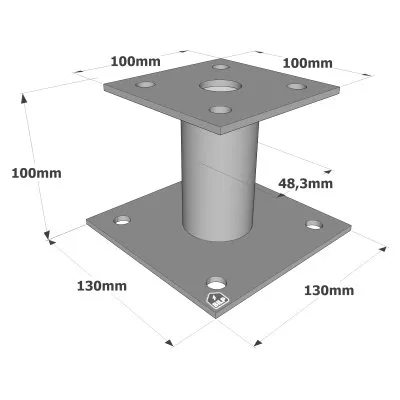

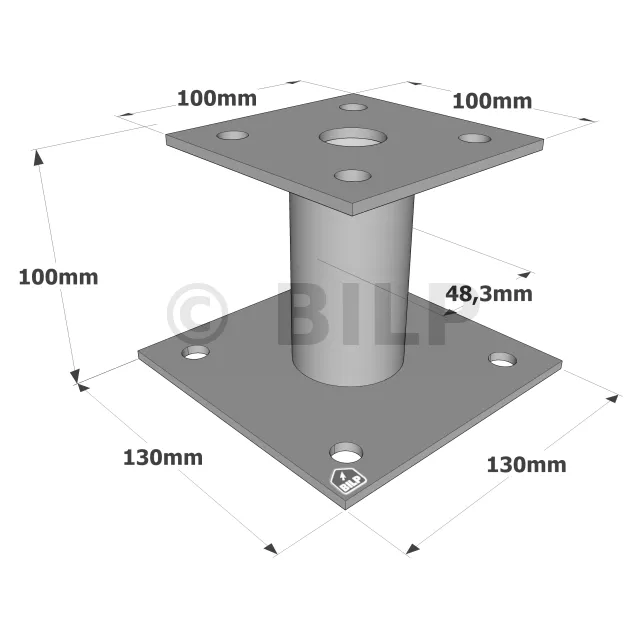

  • Breite (A)
    100mm
  • Tiefe (B)
    100mm
  • Breite (D)
    130mm
  • Tiefe (E)
    130mm
  • Höhe (F)
    100mm
  • Durchmesser (G)
    48.3mm
  • Bohrungen der Kopfplatte
    4Ø12
  • Bohrungen der Bodenplatte
    4Ø12
  • Maximal zulässige Belastung in Druckrichtung
    4.03 Tonnen

Feste Stützenfüße

Feste Stützenfüße sind vielseitig einsetzbar und werden häufig in strukturellen Anwendungen verwendet.

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Werkstoff :

  • S235JR-Stahl gemäß DIN EN 10025.
  • Feuerverzinkt gemäß EN ISO 1461,
  • Dicke : 4 mm.

Vorteile :

  • Wird mit Befestigungsmaterial geliefert,
  • Keine maschinelle Bearbeitung erforderlich,
  • Lastaufnahme beim Anheben,
  • Höhenverstellbar dank der Stange zum Einbetonieren.

Anwendungen}

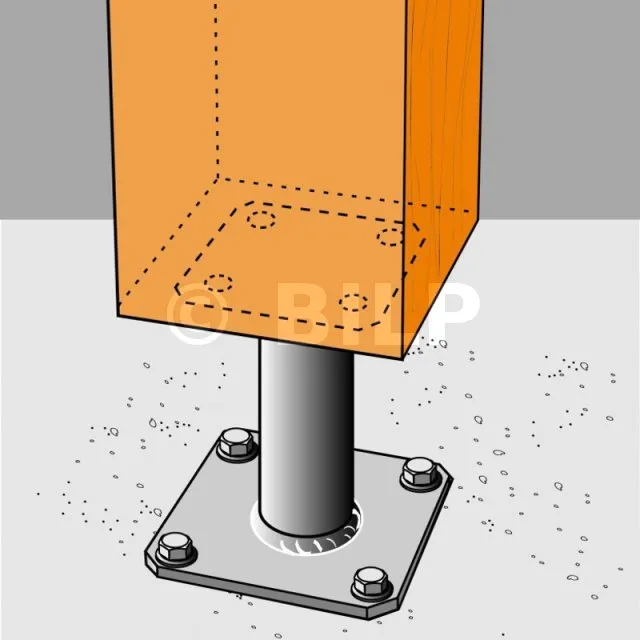

Träger :

  • Hauptträger : Massivholz, Brettschichtholz, Beton.
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche :

  • Vordachpfosten
  • Pergola
  • Veranda

Abmessungen und Löcher

Abmessungen


ReferenzenBDEFGtØ12Ø12
PPA100 100 100 130 130 100 48.3 4 4 4
PPA150 100 100 130 130 150 48.3 4 4 4

Charakteristische Werte
Le faîtage

La tôle faîtière en acier se pose très facilement, il suffit de positionner la tôle bien au milieu des deux versants et assurer l’étanchéité des fixations comme les autres.

ReferenzenCharakteristische Werte - Holz auf Beton
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
PPA100 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4

* Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte
Le faîtage

La tôle faîtière en acier se pose très facilement, il suffit de positionner la tôle bien au milieu des deux versants et assurer l’étanchéité des fixations comme les autres.

ReferenzenCharakteristische Werte - Holz auf Beton
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k*
Anzahl Typ Anzahl Typ
PPA100 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
