Passverbinder - Aluminium - Réf. ETB120-B

ETB-Produkt-Video

Passverbinder

Eigenschaften :

Leistungserklärugen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

• Aluminium EN AW-6082 T-6 gemäß der Norm DIN EN 755-2:2000,
• Dicke : 6 mm für den männlichen Teil und 10 mm für den weiblichen Teil.

Vorteile :

• Unsichtbare Verbindung mit oder ohne Senkungen,
• In zahlreichen Anwendungen einsetzbar,
• Einbaudemonstration in der Rubrik Ressourcen/Videos,
• Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation Feuerwiderstand - Zuverlässigkeit und Verbinder.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Leimholz.
• Nebenträger : Massivholz, Verbundholz, Leimholz, ...

Anwendungsbereiche :

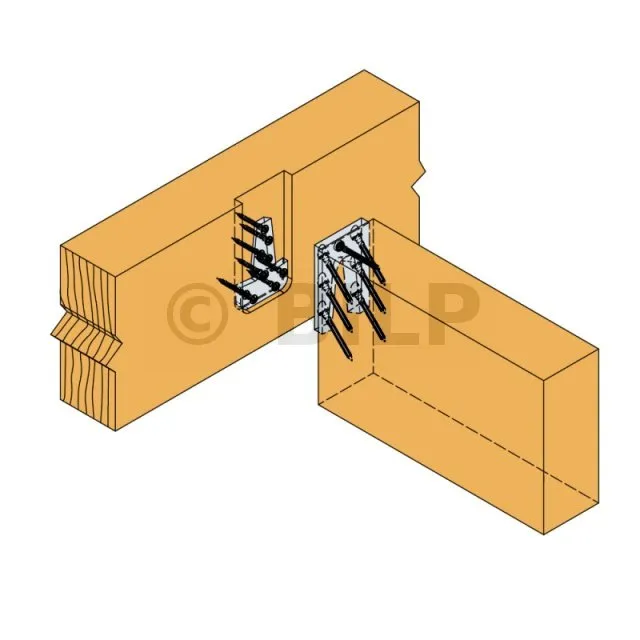

• Balken auf Hauptträger,
• Balken auf Pfosten

Technische Daten

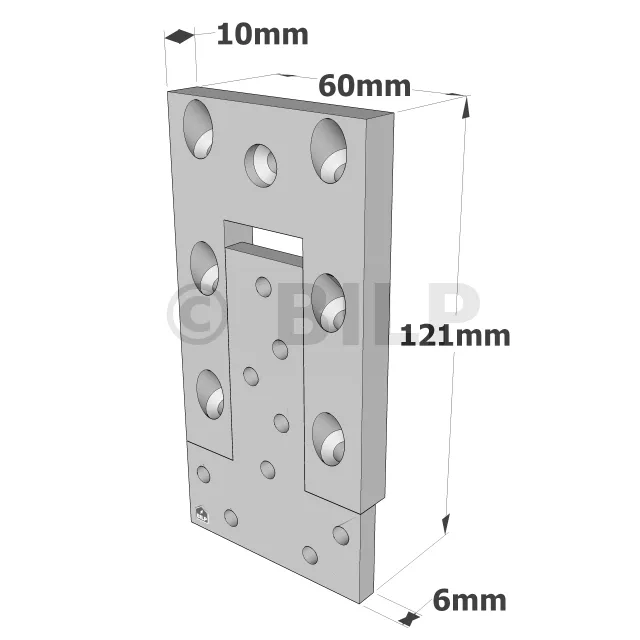

Abmessungen

Assemblage tenon-mortaise simple

Assemblage à tenon à mordâne et mortaise à renfort oblique

Utilisé dans les solivages, entraits sur goussets avec parfois des tenons passants (renfort par clé traversant le tenon).

Charakteristische Werte - Balken auf Tragbalken

CNA* verweist auf die Spalten "charakteristische Merkmale" in der Tabelle für die verschiedenen Arten von Nägeln, die auf dem Hauptträger verwendet werden können.

Charakteristische Merkmale - Balken auf Pfosten

Umsetzung

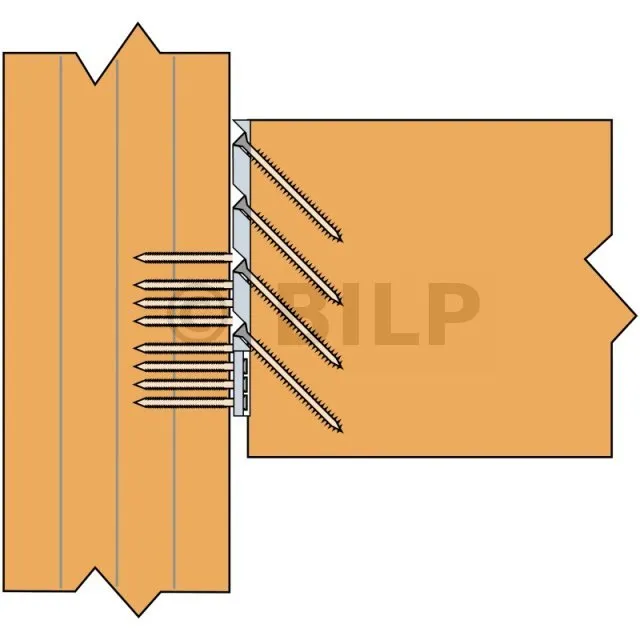

Befestigungen
Um die Lasten zu gewährleisten, müssen die verwendeten Nägeln und Schrauben der ETA-04/0013 und den unten angegebenen Empfehlungen entsprechen:
Eurocode 5 erlaubt die Verwendung von Nägeln und Schrauben, die nicht CE-gekennzeichnet sind. Dies führt jedoch zu einer erheblichen Verringerung der Lasten. Beziehen Sie sich auf die Berechnungen der Befestigungen in Eurocode 5. Wenden Sie sich an unsere technische Abteilung.

Auf Nebenträger :

• Schraube SPAX-S5,0x80 mit Vollgewinde

Auf Hauptträger:

• CNA Ø4,0 x 50 mm-Kammnägel
• CSA Ø5,0 x 40 mm-Schrauben

Installation
Die Montage der ETB-Passverbinder wird durch die Verwendung einer ab Lager erhältlichen Montageschablone vereinfacht. Die Ansenkung wird mit einem Fräser Ø16 mm und einer Unterlegscheibe Ø30 mm vorgenommen.

Schritt 1: Montage des männlichen Teils des ETB an den Hauptträger:
1. Legen Sie die Schablone so an, dass die rechte Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Position stimmt.

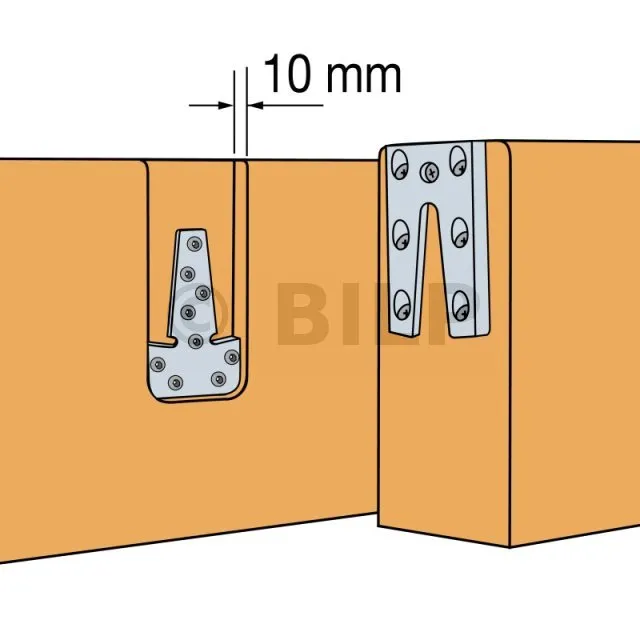

2. Führen Sie die Senkung mit einem ∅16-Fräser und einer ∅30-Scheibe bis zu einer Tiefe von 10 mm durch. Um Bewegungen während der Bearbeitung zu vermeiden, können Sie die Schablone mithilfe der dafür vorgesehenen Bohrung auf den Balken schrauben.
3. Befestige die ETB-Patrize am unteren Teil der Senkungen mit Kammnägeln CNA Ø4,0 x 50 mm oder Schrauben CSA Ø5,0 x 40 mm.

Schritt 2 : Montage der ETB-Buchse am Nebenträger :

1. Legen Sie die Schablone so an, dass die schräge Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Schablone in die richtige Position gebracht wird.
2. Befestigen Sie die Matrize auf dem Nebenträger und stützen Sie sich dabei auf die Schablone, damit sie sich beim Verschrauben nicht bewegt. Die Schablone kann auch auf den Träger geschraubt werden, um zu verhindern, dass sie sich während des Vorgangs bewegt. Die Befestigung erfolgt mit Hilfe von Schrauben SPAX-S5,0x80, die in einem Winkel von 45° positioniert sind.

Schritt 3: Endmontage
1. Fügen Sie den männlichen und den weiblichen Teil zusammen,
2. Die Endmontage ist dann völlig unsichtbar!

Créer les premières lambourdes en diagonale

• l: longueur de la diagonale

• Mesurer les diagonales entre deux poteaux.
• Reporter cette mesure sur le poteau et découper.
• Placer ensuite ces pièces de poteau dans les diagonales et repérer les découpes des extrémités au crayon.
• Découper ensuite les extrémités et vérifier que les diagonales entrent parfaitement entre les poteaux.

1 - Befestigung der Sparren an den Pfosten

Es werden zwei Sparren genommen und auf die Stützbalken und auf beiden Seiten der Pfosten, die zwischen ihnen liegen, gelegt. Die Sparren werden an den Pfosten mit Schrauben D6 mit einer Länge von mindestens = @C_largeur + 3 cm befestigt.

2 - Verlegung der beiden Dachsparren am anderen Ende des Gebäudes.

3 - Befestigungen der anderen Dachsparren

Die Sparren sind in einem Abstand von EC=@EC cm angeordnet. Dies ist der Abstand von Achse zu Achse und nicht der Abstand zwischen den Sparren.

Verwenden Sie ein Zwischenstück (im Diagramm dunkelbraun) von = @EC - @C_largeur cm, um den EC-Abstand einzustellen.

Die Befestigungstechnik wird im Folgenden beschrieben.

Technik 2 : Querliegende Schraube

Eine D6-Schraube wird unter 45° so eingesetzt, dass sie den Sparren überquert und in den Träger eingeschraubt wird. Wirtschaftliche Technik, die mit Dachsparren aller Höhen funktioniert, aber unzuverlässige Befestigung.

Technik 3 : Befestigungsschraube oben

Wirtschaftliche und sehr effektive Technik, kann aber nur für Sparren mit einer Höhe von weniger als 11 cm verwendet werden (die größten D6-Schrauben sind 14 cm hoch).

Repérer les positions des poteaux intermédiaires

• Ll : longueur de la lisse

• n : nombre de croix

Diviser la longueur de la lisse par nombre de croix voulu et repérer les positions des poteaux intermédiaires sur les deux lisses en rapportant le résultat.

Découper et fixer les poteaux intermédiaires

• hp : hauteur des potelets intermédiaires

Découper des poteaux à la distance interne des lisses.
Fixez-les ensuite en plaçant leurs centres sur les points repères des lisses.

Dieser innovative und diskrete Balkenträger ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung zu reproduzieren. Er kann in der Werkstatt vormontiert werden und verfügt über die CE-Kennzeichnung.
