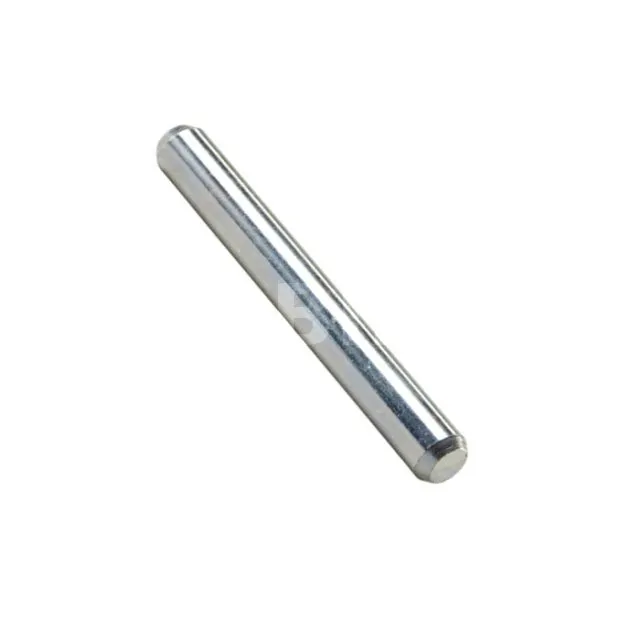

Stabdübel für T-Pfostenträger - Weiße elektrolytische Verzinkung
-
Referenz
-
Herstellungfranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025: 1993 Dichromatierte Endbearbeitung Zn12/C gemäß DIN EN ISO 2081.
-
MarkeSIMPSON Strong-Tie
-
Passende ProdukteTU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Stifte für Innenkernanschlüsse
Innenkern-Verbindungsstifte sind für die Lasttragfähigkeit der Strukturverbinder Simpson Strong-Tie von wesentlicher Bedeutung. Sie ergänzen interne Kernsteigbügel (ETNM, TU, TUB und CBH) und ermöglichen auch die Sockelsicherung von Stützen mit Innenkern.
Merkmale
Leistungserklärungen: FR-DoP-h10/0004
Gegenstand
- S235JR-Stahl gemäß NF EN 10025: 1993
- Verzinkte Oberfläche gemäß NF EN ISO 2081
Vorteile
- Abgeschrägtes Ende für einfacheres Eindringen in Holz,
- Elektroverzinkte Oberfläche, die der natürlichen Oberfläche von Holz ähnelt.
Anwendungen
Unterstützung
- Steigbügel mit Innenkern.
- Strukturelle Pfostenbasen.
Einsatzbereiche
- Kernverbinder befestigen.
Technische Daten
Abmessungen
Die Länge der Nadel entspricht der Breite des getragenen Kleidungsstücks.
Charakteristische Eigenschaften
| Charakteristische Eigenschaften | |
|---|---|
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] |
| STD8X45-B | 22.7 |
| STD8X60-B | 22.7 |
| STD8X80-B | 22.7 |
| STD8x100-B | 22.7 |
| STD8X120-B | 22.7 |
| STD8X140-B | 22.7 |
| STD8X160-B | 22.7 |
| STD8X180-B | 22.7 |
| STD8X200-B | 22.7 |
| STD10X60-B | 40.6 |
| STD10X80-B | 40.60 |
| STD10X90-B | 40.60 |
| STD10X100-B | 40.6 |
| STD10X120-B | 40.6 |
| STD10X140-B | 40.6 |
| STD12X60-B | 65.2 |
| STD12X80-B | 65.2 |
| STD12X90-B | 65.2 |
| STD12X100-B | 65.2 |
| STD12X115-B | 65.2 |
| STD12X120-B | 65.2 |
| STD12X140-B | 65.2 |
| STD12X160-B | 65.2 |
| STD12X180-B | 65.2 |
| STD12X200-B | 65.2 |
| STD16X120-B | 137.8 |
| STD16X140-B | 137.8 |
| STD16x160-B | 137.8 |
| STD16X180-B | 137.8 |
| STD16X200-B | 137.8 |
| STD16X250-B | 137.8 |
Einrichtung
- Der Durchmesser der Pilotbohrung muss kleiner oder gleich dem Nenndurchmesser der Spindel sein.
- Die Fasen erleichtern das Einsetzen der Elemente in das Holz.
Die Pins sind an der Aufladung unserer Steckverbinder beteiligt. Die Umsetzungsempfehlungen der folgenden ETAs sollten beachtet werden: ETA-07/0125 (Innenkernbügel) und ETA-07/02850 (Pfostenträger).
