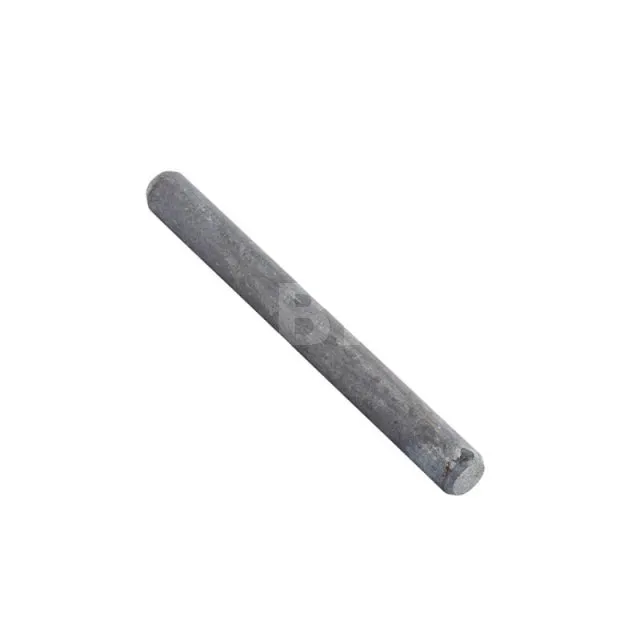

Stabdübel für T-Vebrinder - Feuerverzinktes Finish
- Referenz
- Herstellungfranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025
- MarkeSIMPSON Strong-Tie
- FinishFeuerverzinkt gemäß DIN EN ISO 1461
Eigenschaften
Leistungserklärungen :FR-DoP-h10/0004;
Werkstoff
- Stahl S235JR gemäß DIN EN 10025,
- Feuerverzinkt gemäß DIN EN ISO 1461.
Vorteile
- Abgeschrägte Enden für ein leichteres Eindringen in das Holz,
- Feuerverzinktes Finish bietet hervorragende Korrosionsbeständigkeit.
Anwendungen
Träger
- T-Balkenträger,

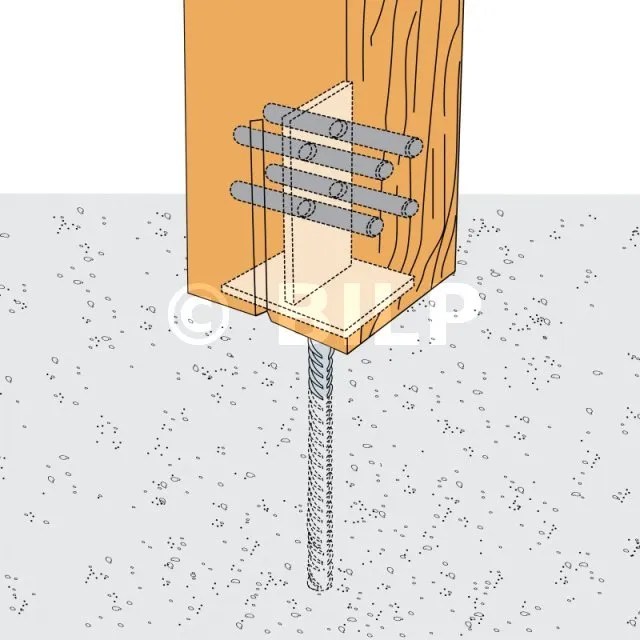

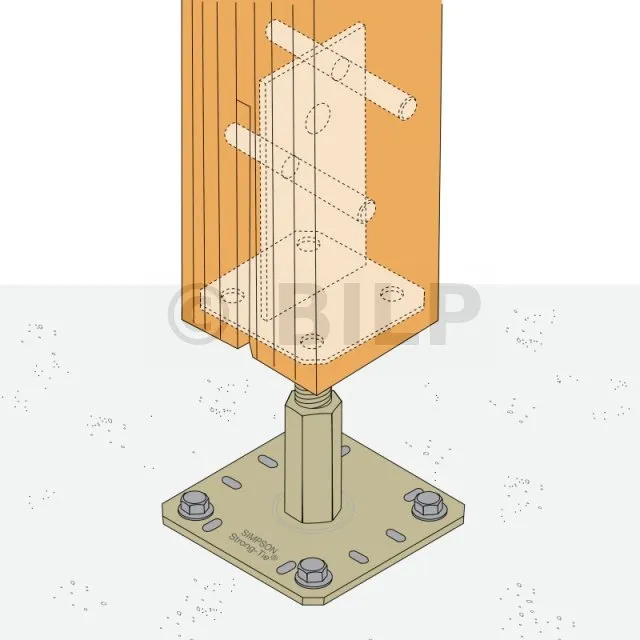

- Strukturelle Pfostenträger.
Anwendungsbereiche
- Befestigung von T-Verbindern.
Technische Daten
Abmessungen

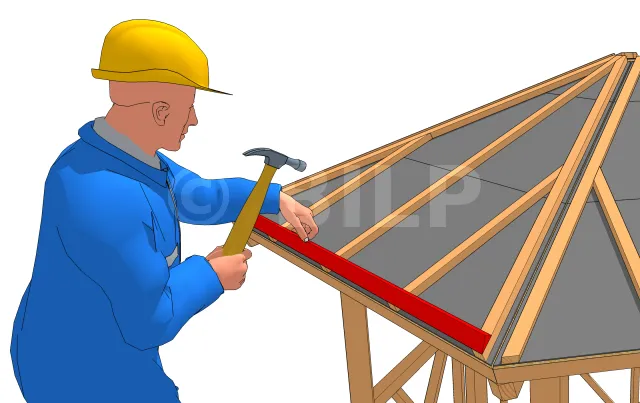

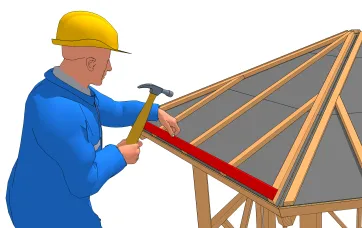

Les deux liteaux superposés de la première rangée peuvent être remplacés par une seule pièce : la chanlatte. La chanlatte empêche la première rangée de tuiles de basculer vers l’avant et compense l’épaisseur de tuile qui manque dans cette rangée. Vous pouvez utiliser une pièce de bois biseautée. La chanlatte relève et rabat par la suite le bord de l’écran de sous-toiture.
| Referenzen | Befestigungsabmessungen [mm] | |
|---|---|---|
| d | l | |
| STD8X80G-B | 8 | 80 |
| STD8X90G-B | 8 | 90 |
| STD8X100G-B | 8 | 100 |
| STD8X115G-B | 8 | 115 |
| STD8X120G-B | 8 | 120 |
| STD8X140G-B | 8 | 140 |
| STD12X120G-B | 12 | 120 |
| STD12X140G-B | 12 | 140 |
| STD16X100G-B | 16 | 100 |
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale |
|---|---|
| Charakteristisches plastisches Fließmoment [My.k] [Nm] | |
| STD8X80G-B | 22.7 |
| STD8X90G-B | 22.7 |
| STD8X100G-B | 22.7 |
| STD8X115G-B | 22.7 |
| STD8X120G-B | 22.7 |
| STD8X140G-B | 22.7 |
| STD12X120G-B | 65.2 |
| STD12X140G-B | 65.2 |
| STD16X100G-B | 137.8 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Installation
- Die Vorbohrung ist mit einem Durchmesser kleiner oder gleich dem Nenndurchmesser des Stifts ausgeführt,
- Die Fasen erleichtern das Einführen der Elemente in das Holz.

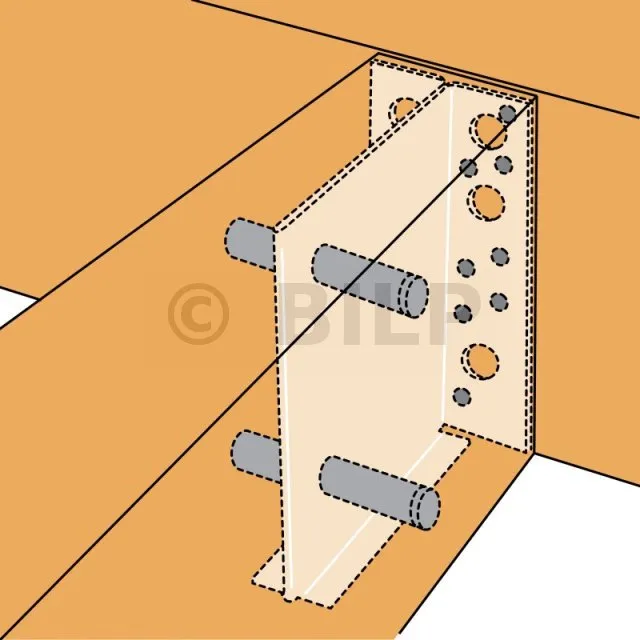

Die Stabdubel tragen zur Lastaufnahme unserer Verbinder bei. Es sind die in den folgenden ETAs angegebenen Verarbeitungsempfehlungen zu beachten: ETA-07/0125 (T-Balkenträger) und ETA-07/02850 (Pfostenträger).

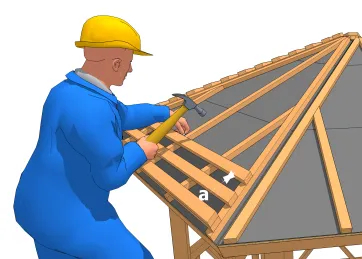

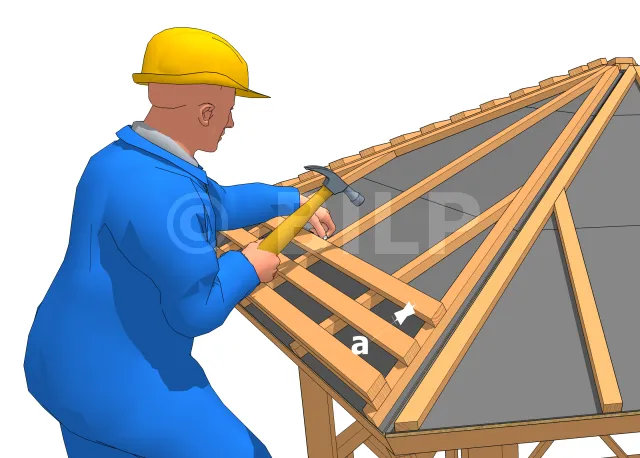

- a : distance entre les liteaux
C’est sur les contre-liteaux que vous fixerez les liteaux. Un écartement de dimension fixe et égale est laissé entre les liteaux. Cet espace doit correspondre au pureau.

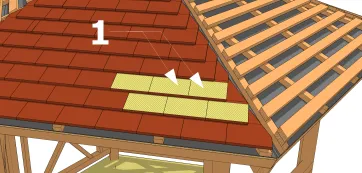

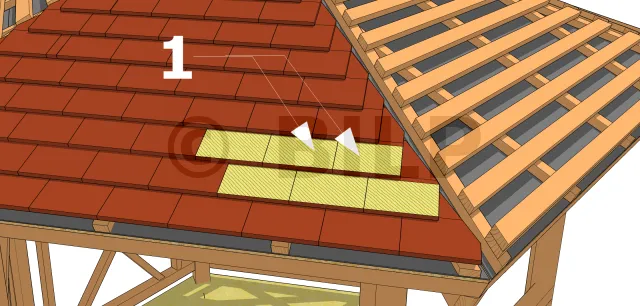

- (1) pureau
La partie visible de la tuile, entièrement mouillée par l’eau de pluie est le pureau. Cette surface correspond à l’écartement des liteaux. Elle doit être fixe et parallèle sur toute la surface du toit. Cette dimension varie selon le type de tuile et la pente du toit.
Par exemple : pour des tuiles plates de dimension 17 cm x 27 cm ; le pureau à laisser est de 9 à 10 cm selon la pente. Utiliser un témoin (gabarit) pour vous faciliter la tâche durant la pose des liteaux.

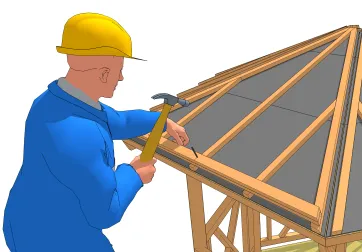

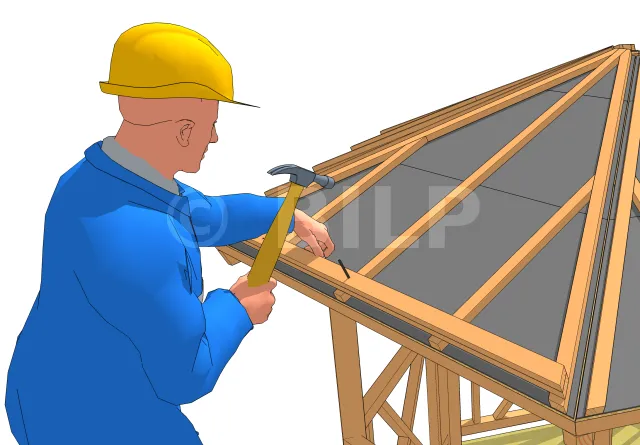

La première rangée de liteau sera posée au niveau de la ligne de gouttière. Prendre le liteau à fixer, présentez-le sur la partie la plus basse de la toiture le long de la gouttière. Clouer au niveau de la première extrémité des chevrons de charpente.

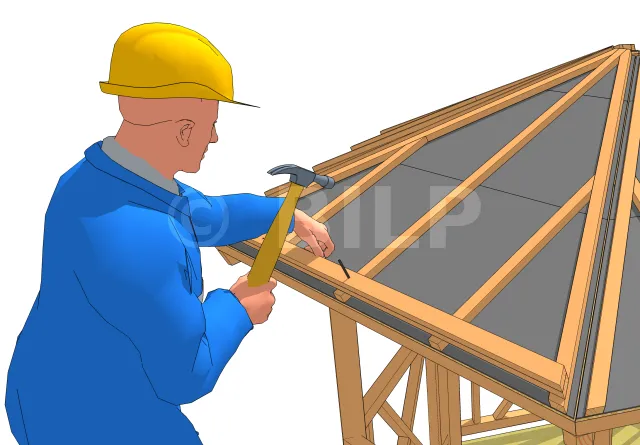

Une deuxième ligne de liteau vient ensuite sur cette rangée, c’est-à-dire fixée sur le dessus. En effet, il est important de doubler cette première rangée pour compenser l’épaisseur de recouvrement des tuiles des rangées suivantes. Clouer donc le liteau sur la première. Assurez-vous de bien clouer au centre de sa largeur pour éviter son éclatement.
