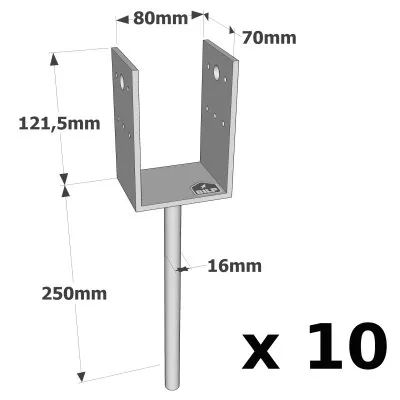

U-Pfostenträger zum Einbetonieren - Réf. PPD80/70G_10

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
15€63
  inkl. MWST
bzw. 156.32€ für 10 Stützenfuß

  • Referenz
    PPD80/70G_10
  • Dicke
    5mm
  • Herstellung
    Französisch
  • Material
    Stahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen der Kopfplatte
    10Ø5 - 2Ø13,5
  • Maximal zulässige Belastung in Druckrichtung
    5.96T
  • Höhe
    126.5mm
  • Tiefe
    70mm
  • Länge der Stange
    250mm
  • Diamètre de la tige
    16mm

U-Pfostenträger zum Einbetonieren

Die PPD U-Pfostenträger zum Einbetonieren wurden entwickelt, um die Montage zu erleichtern. Für die Installation in Beton sind zwar Reservierungen erforderlich, aber sie ermöglichen es, die Höhen vor dem Gießen des Betons anzupassen.

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Material :

  • Stahl S235JR gemäß DIN EN 10025,
  • Finish Feuerverzinkung nach DIN EN ISO 1461,
  • Dicke : 5 mm.

Vorteile :

  • Lastaufnahme beim Anheben,
  • Höhenverstellbar dank der Stange zum Einbetonieren,
  • Verbesserte Diskretion.

Anwendungen

Träger :

  • Hauptträger : Beton.
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche :

  • Pfosten für Vordächer, Pergolen.
  • Pfosten für die Veranda.
  • Pfosten für die Terrasse.
  • Geländerpfosten.

Technische Daten

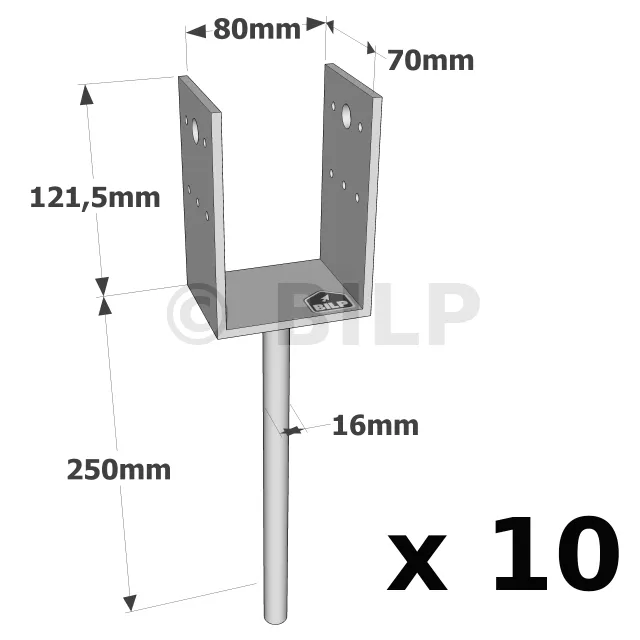

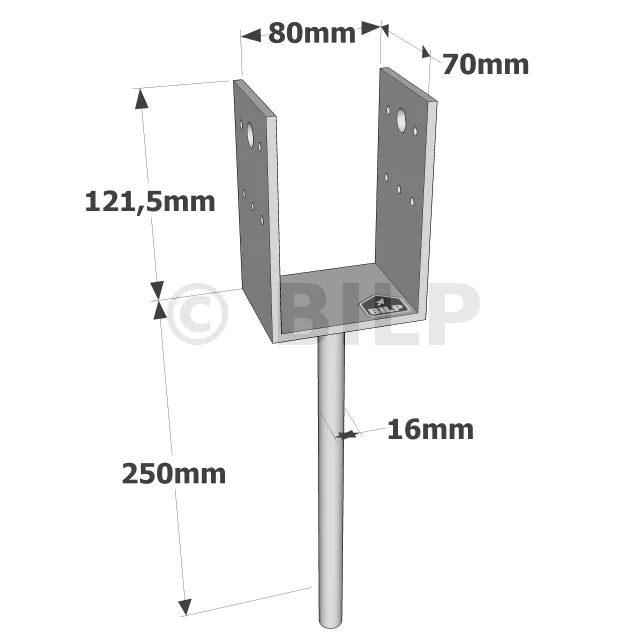

Abmessungen


ReferenzenAbmessungen [mm]Bohrungen an der oberen Platte
A B C F G t Ø5 Ø13,5
PPD70/70G 70 70 126.5 250 16 5 10 2
PPD80/70G 80 70 121.5 250 16 5 10 2
PPD90/70G 90 70 126.5 250 16 5 10 2
PPD100/70G 100 70 121.5 250 16 5 10 2
PPD120/90G 120 90 121.5 250 20 5 12 4
PPD140/90G 140 90 121.5 250 20 5 12 4

Charakteristische Werte

ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befstigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten R1.k
Anzahl Typ Beton R2.k R3.k R4.k
C20/25
PPD70/70G 10 CNA Ø4.0x40 min( 63.5 ; 40.9/kmod ) min( 18.4 ; 13.5/kmod ) 3.6/kmod min( 10.9 ; 5.8/kmod )
PPD80/70G 10 CNA Ø4.0x40 min( 81.9 ; 40.9/kmod ) min( 18.4 ; 11.4/kmod ) 3.7/kmod min( 10.9 ; 5.8/kmod )
PPD90/70G 10 CNA Ø4.0x40 min( 94.8 ; 54.5/kmod ) min( 18.4 ; 10.4/kmod ) 5.5/kmod min( 14.6 ; 10.8/kmod )
PPD100/70G 10 CNA Ø4.0x40 40.9/kmod 8.7/kmod 3.7/kmod 5.8/kmod
PPD120/90G 12 CNA Ø4.0x40 54.5/kmod 9.4/kmod 7.2/kmod 11.4/kmod
PPD140/90G 12 CNA Ø4.0x40 min( 102.2 ; 54.5/kmod ) 7.8/kmod 7.2/kmod 11.4/kmod

Vereinfachte charakteristische Werte

ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten R1.k*
Anzahl Typ Beton R2.k* R3.k* R4.k*
C20/25
PPD70/70G 10 CNA Ø4.0x40 58.4 18.4 5.1 8.2
PPD80/70G 10 CNA Ø4.0x40 58.4 16.2 5.2 8.2
PPD90/70G 10 CNA Ø4.0x40 77.8 14.8 7.8 15.4
PPD100/70G 10 CNA Ø4.0x40 58.4 12.4 5.2 8.2
PPD120/90G 12 CNA Ø4.0x40 77.8 13.4 10.2 16.2
PPD140/90G 12 CNA Ø4.0x40 77.8 11.1 10.2 16.2

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

Umsetzung

Befestigungen

Auf Holz :

Auf Beton :

  • Chemische Versiegelung mit AT-HP-Verbundmörtel.

Der Abstand zwischen der Platine und dem Beton sollte max. 50 mm betragen.

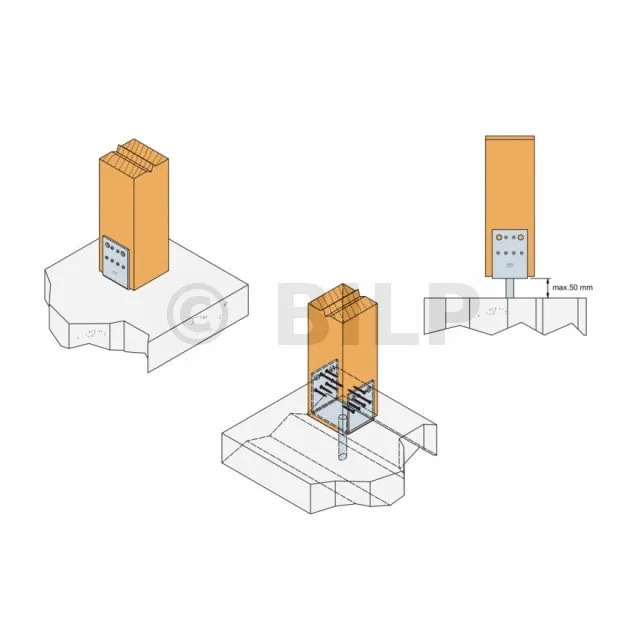

Installation
Obere Platte :
1. Setzen Sie den Pfosten in den Pfostenträger,
2. Befestigen Sie den Pfostenträger am Pfosten.

Fußplatte :
1. Befestigen Sie den Pfostenträger am Pfosten,
2. Bohren Sie senkrecht in die Halterung, mit dem empfohlenen Durchmesser und der empfohlenen Tiefe,
3. Setzen Sie den Pfosten auf und befestigen Sie ihn mit einer Schraube am Boden,

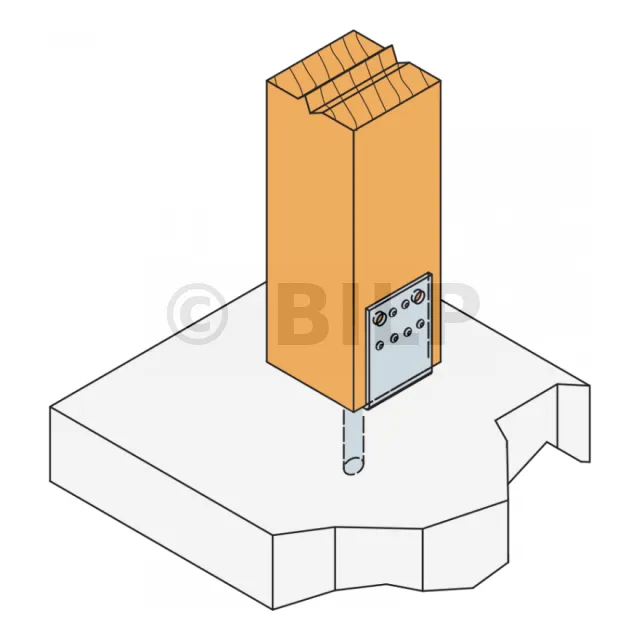

4. Der Pfostenträger kann auch in den Beton eingegossen werden, wenn dieser gegossen wird.
