APPEL Rahmenring (A1)
Les anneaux de charpente type A1 werden bei der Herstellung von Schraubverbindungen eingesetzt. Sie ermöglichen es, die Lastreaktionsfähigkeit der Baugruppe zu erhöhen.
Merkmale
Gegenstand
- Aluminiumlegierung EN AC-AISI9Cu3 (Fe) gemäß EN 1706,
- Dicke: 3,6 bis 6 mm je nach Modell.
Vorteile
- Erhöht die Scherlastwiederherstellung der Strukturschrauben.
Anwendungen
Unterstützung
- Tragend: Massivholz, Verbundholz, Brettschichtholz usw.
- Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl usw.
Einsatzbereiche
- Alle Arten von Holz/Holzbaugruppen
Technische Daten
Abmessungen - Strukturringe APPEL Typ A1
| Referenzen | Typ | Steigeisenabmessungen | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Außendurchmesser | Höhe | Dicke | Radius | Unterlegscheibe | Bolzendurchmesser | ||||
| dc [mm] | hc [mm] | Ep. [mm] | r [mm] | Durchmesser | Dicke | db,min [mm] | db,max [mm] | ||
| dw [mm] | tw [mm] | ||||||||
| A1-65-B | A1 | 65 | 30 | 5 | 50 | 36 | 3.6 | 12 | 24 |
| A1-80-B | A1 | 80 | 30 | 6 | 50 | 36 | 3.6 | 12 | 24 |
| A1-95-B | A1 | 95 | 30 | 6 | 60 | 36 | 3.6 | 12 | 24 |
| A1-126-B | A1 | 126 | 30 | 6 | 60 | 36 | 3.6 | 12 | 24 |
Mindestabstände und Kennwerte
| Referenzen | Typ | Holzdicke | Mindestabstände | Werte Schereigenschaften | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| t1 [mm] | t2 [mm] | Abstand parallel zu den Fasern | Abstand senkrecht zu den Fasern | Abstand von der belasteten Kante | Abstand von unbelasteter Kante | Belasteter Kantenabstand | Unbelasteter Kantenabstand | Rv.0.k [kN] | Rv.30.k [kN] | Rv.60.k [kN] | Rv.90.k [kN] | ||
| a1 α=0° [mm] | a2 [mm] | a3.t [mm] | a3.c α=90° [mm] | a4.t α=90° [mm] | a4.c [mm] | ||||||||
| A1-65-B | A1 | 45 | 75 | 130 | 78 | 130 | 130 | 52 | 39 | 18.3 | 16.8 | 14.4 | 13.4 |
| A1-80-B | A1 | 45 | 75 | 160 | 96 | 160 | 160 | 64 | 48 | 25 | 22.9 | 19.5 | 18.1 |
| A1-95-B | A1 | 45 | 75 | 190 | 114 | 190 | 190 | 76 | 57 | 32.4 | 29.5 | 25 | 23.2 |
| A1-126-B | A1 | 45 | 75 | 252 | 152 | 252 | 252 | 100.8 | 75.6 | 49.5 | 44.7 | 37.5 | 34.7 |
Die charakteristischen Scherwerte pro Verbinder pro Scherebene Rv.k werden anhand der in dieser Tabelle angegebenen Mindestabstände für Holz der Klasse C24 berechnet. Dieser Wert kann mit einer höheren Holzklasse erhöht werden (siehe Koeffizient k3 nach EN1995). Dieser Wert kann auch mit a3.t verringert/erhöht werden (siehe Koeffizient k2 nach EN1995). Bei niedrigeren Werten von t1 und t2 siehe EN1995. Der charakteristische Scherfestigkeitswert einer Schraube wird nicht berücksichtigt und nur beim Anziehen berücksichtigt.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
- Für die Montage der Ringe ist ein spezieller Fräser erforderlich, um eine kreisförmige Nut zu erzeugen, die der Form des Rings folgt. Sobald das Anziehen erfolgt ist, erfolgt die Montage,
- Für die Montage einer Schraube sind zwei Unterlegscheiben erforderlich (siehe Mindestmaße in der Tabelle).

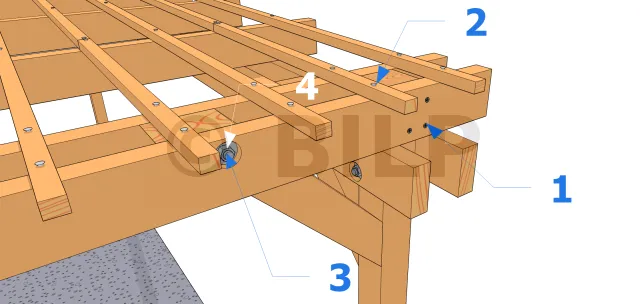

- 1 : Holzschrauben
- 2 : Nagel
- 3 : Gewindestange
- 4 : Mutter
Einrichtung
1. Bearbeiten Sie die beiden Holzelemente, indem Sie die kreisförmigen Nuten und die Löcher für den Bolzen anbringen.
2. Setzen Sie den Ring ein.
3. Schrauben Sie die Holzelemente fest.
4. Setzen Sie die Schraube ein und ziehen Sie sie fest.
