Balkenträger mit 45°-Winkel (rechts und links)
ET-Balkenträger mit 45° vereinen in einem Produkt eine 45°-Verbindung nach rechts und nach links. Sie werden hauptsächlich in industrialisierten Dachstühlen verwendet.
-
Referenz
-
Dicke1,5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Max. Trägerhöhe145mm
-
Min. Tragbalkenhöhe [mm]97mm
-
Breite des Tragbalkens38mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]14
-
Bohrungen auf dem Nebenträger Ø5 [mm]6
-
Bohrungen auf dem Hauptträger Ø11 [mm]2
-
Tiefe (C)65mm
-
Breite (D)189mm
-
Breite (F)46mm
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile
- Verwendbar für linke oder rechte 45°-Ecken,
- Befestigung auf Holz oder Beton.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz.
Anwendungsbereich
- Befestigung von Dachstühlen.
Technische Daten
Abmessungen
Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Breite | Höhe | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
Min. | Max. | |||||||||||
ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |
ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |
ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Charakteristische Werte - Balken auf Balkenträger
Referenzen | Abmessungen | Charakteristische Werte - Holz C24 [kN] | ||
---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | R2.k | |
Anzahl | Anzahl | CNA4,0x35 | CNA4,0x35 | |
ET248 | 14 | 6 | 8.7 | 2 |
ET260 | 16 | 10 | 10.5 | 5.4 |
ET301 | 16 | 16 | 11.2 | 6.3 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.
Charakteristische Werte - Holz auf Beton
Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||
---|---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | |||
Anzahl | Typ | Anzahl | Typ | CNA4,0x35 | |
ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.
* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Nebenträger :
- CNA Ø4,0 x 35 mm-Kammnägel.
Auf Hauptträger :
Holz :
- CNA Ø4,0 x 35 mm-Kammnägel.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Meschanische Dübel : WA M10-78/5,
- Chemische Verankerung : LMAS M10-120/25 mit Verbundmörtel AT-HP.
Installation
Verwenden Sie alle angegebenen Befestigungsmittel für eine bestimmte Anwendung. Elemente, die aus zwei Lagen bestehen, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken.

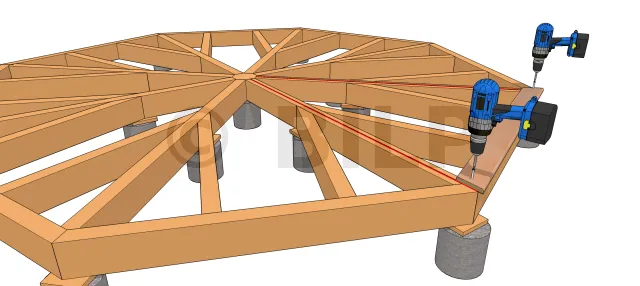

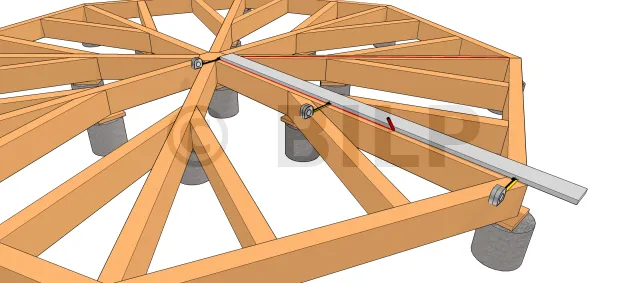

Placer une première lame de platelage sur un côté du polygone et aligner les 2 bouts en biseau de cette lame jusqu’à ce qu’ils soient parallèles aux 2 lignes de repère tracées sur les solives internes. Laisser 2 cm d’épaisseur de la lame par rapport à la face extérieure de la solive pour éviter l’écoulement des eaux le long de la solive. Pour ce faire, prendre les 2 cm à chaque bout de la lame. Fixer avec une pointe ou des vis pour platelage selon l’épaisseur de ce dernier.
- Fixer les 2 solives internes sur la solive externe en joignant fermement les aboutages ainsi que les solives intermédiaires.

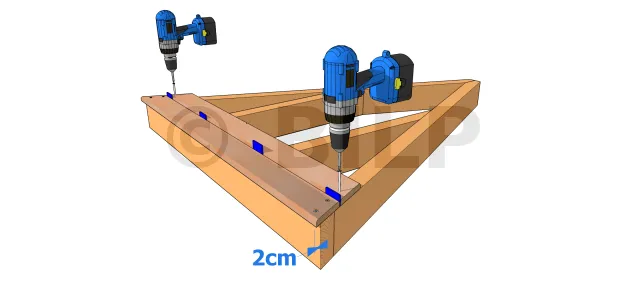

- Fixer la première lame toujours en laissant les 2 cm par rapport à la face extérieure de la solive externe.
- Positionner et fixer les autres lames en utilisant des cales plastiques. Il est recommandé d’utiliser des vis pour fixer le platelage.

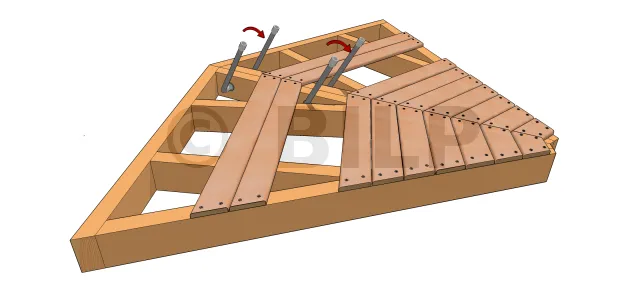

- Après avoir formé tous les panneaux de la plateforme. Emmenez-les sur le terrain et munissez-vous des plaques pour nivelage. Placer alors 2 premiers panneaux en nivelant. Enlever les 3 lames aux extrémités et celle du milieu de chaque panneau pour pouvoir assembler les 2 solives internes entre-elles. Répéter la même opération jusqu’au dernier panneau.
- Replacer les lames de platelage.

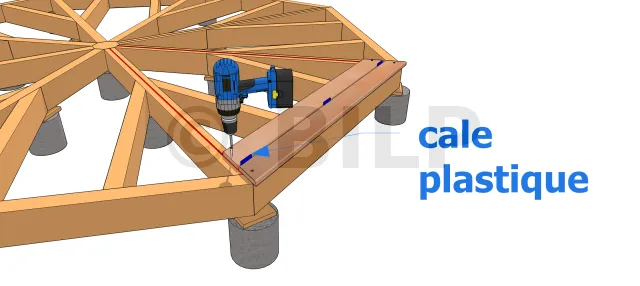

Pour la lame suivante, placer des cales plastiques entre la première et cette nouvelle lame avec une épaisseur dépendant aux dimensions établies sur le plan détaillé. Cet espace permet le drainage des eaux sur la surface du platelage et prévoir d’éventuelle déformation des lames, il varie de 3 à 5 mm. Aligner alors les 2 aboutages de la lame aux lignes de repère des solives internes, coller la lame sur les cales et fixer. Faire ainsi de suite jusqu’à la dernière lame.

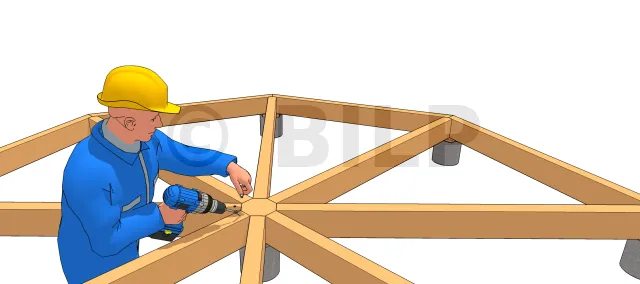

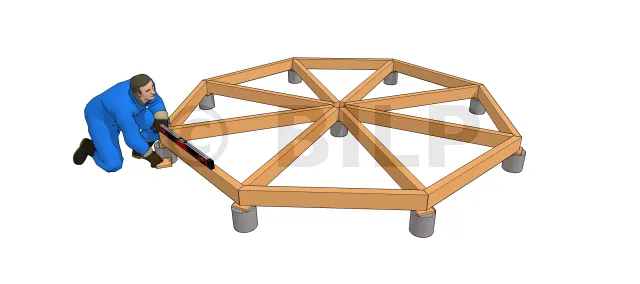

Prendre une clé de solivage coupée à la dimension du polygone pour maintenir les solives internes. Placez-la au milieu. A l’aide d’un niveau à bulle, prendre une première solive interne, niveler et fixez-la à la clé. Reprendre la même opération pour toutes les autres solives internes. Vous devez avoir au final une ossature assemblée et à niveau, composée de solives externes et internes ainsi qu’une clé au milieu de l’ensemble.

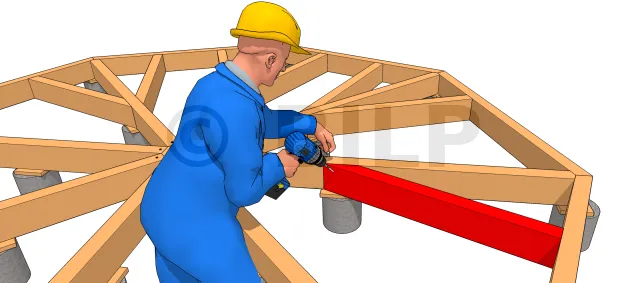

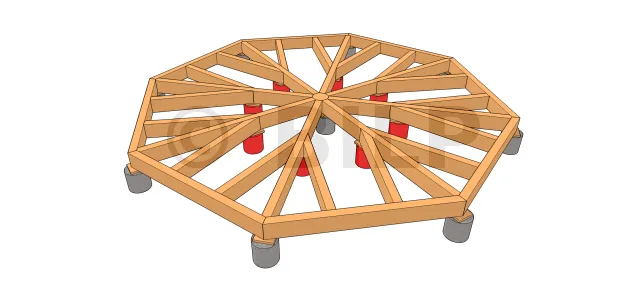

Pour ce faire, reporter la tête de la solive en biseau sur la face d’une solive interne jusqu’à ce que les deux faces (aboutage - solive interne) soient bien accolées. Vérifier que l’autre bout de cette solive intermédiaire est en contact avec la face d’une solive externe. Fixer ensuite à la vis. Vérifier avec un mètre ruban que la distance entre deux solives intermédiaires ne dépasse l’entraxe des solives calculé préalablement.
