Balkenschuh mit außenliegenden Schenkeln - SAE-Sortiment SCHWARZES Finish (Dicke 2mm, Tiefe 84mm)
Der SAEPB- Balkenschuh mit außeliegenden Schenkeln ist eine schwarz lackierte Version des SAE-Modells, das sich seit einigen Jahren in der Baubranche einen Namen gemacht hat. Seine Verwendung deckt einen weiten Bereich von Anwendungen ab. Die Baugruppen sind diskret, ästhetisch, ohne Sonderbearbeitung und tragen zur Zuverlässigkeit der Arbeit bei.
Eigenschaften
Technische Zulassungen :ETA-06/0270
Leistungserklärungen :DE-DoP-e06/0270
Material
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Pulverbeschichtete Oberfläche Polyester Architektur RAL9005,
- Dicke : 2 mm.
Vorteile
- Schwarzes Finish für große Diskretion in der Struktur,
- Kompatibel mit schwarzen Schrauben CSA5.0x35PB,
- Schnelle und einfache Installation.
Anwendungen
Substrat
- Hauptträger : Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz, ...
- Nebenträger : Massivholz, Brettschichtholz, Verbundholz, ...
Anwendungsbereiche
- Tragbalken : Pfetten, Balken, Sparren,
- Pergolen,
- Carports,
- Verstärkung von bestehenden Baugruppen, ...
Technische Daten
Abmessungen
| Artikel | Balkenabmessungen [mm] | Abmessungen [mm] | Löcher im Hauptträger | Löcher im Nebenträger | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | D | F | t | ø5 | ø13 | ø5 | |||
| Min. | Max. | Min. | Max. | ||||||||||
| SAE200/46/2PB | 44 | 46 | 92 | 116 | 4 | 77 | 84 | 41.5 | 86 | 2 | 8 | 2 | 5 |
| SAE250/46/2PB | 44 | 46 | 112 | 153 | 46 | 102 | 84 | 41.5 | 86 | 2 | 12 | 2 | 7 |
Charakteristische Tragfähigkeit - Balken auf Tragbalken - Vollausnagelung
| Artikel | Befestigungen | Charakteristische Tragfähigkeiten - Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |
| Menge | Menge | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 8 | 5 | 6.5 | 4 | 1 | 2.9 |
| SAE250/46/2PB | 12 | 7 | 10.4 | 7.2 | 1.7 | 4.4 |
Charakteristische Tragfähigleit - Holz an Holz - Teilausnagelung
| Artikel | Befestigungen | Charakteristische Tragfähigket- Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |
| Menge | Menge | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 4 | 4 | 3.9 | 2.1 | 0.5 | 1.5 |
| SAE250/46/2PB | 6 | 4 | 6.3 | 2.9 | 0.9 | 2.2 |
- Die in der obigen Tabelle angegebenen Werte gelten für Balken-auf-Tragbalken- und Balken-auf-Stützen-Anwendungen, vorausgesetzt, dass die für jede Konfiguration spezifischen Teilvernagelungspläne in unserer ETE-06/0270 Seite 17 beachtet werden.
Charakteristische Tragfähigkeit - Holzbalken auf starrer Stütze
| Artikel | Befestigungen | Charakteristische Tragfähigkeit - Holz C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |||
| Menge | Typ | Menge | Typ | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 2 | Ø10* | 5 | CSA** | 12.8 | 9.2 | 2.8 | 5 |
| SAE250/46/2PB | 2 | Ø10* | 7 | CSA** | 16.5 | 12.8 | 3.8 | 5 |
* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Ankerlösungen sind WA, BOAXII, AT-HP, SET-XP und sind abhängig von Betontyp, Achsabstand und Randabständen. Die in dieser Tabelle angegebenen Werte sind für eine Vollplatteninstallation angegeben. Für alle anderen Einbaubedingungen (in Randnähe...) muss der Konstrukteur die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Schwarze Schraube CSA5,0x35PB
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
An Nebenträger :
- Schrauben CSA5.0x35PB.
An Hauptträger :
Holzstütze :
- Shcraube CSA5.0x35PB.
Stahlstütze :
Betonstütze :
- Mechanische Dübel : Bolzen WA M10-78/5,
- Chemische Dübel : Verbundmörtel AT-HP mit Gewindestange LMAS M10-120/25.
Hohlmauerwerkstütze (Lastaufnahme der Dübel ist zu überprüfen) :
- Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25.
+ Siebhülse SH M16-130.
An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger.
2. Präsentieren Sie den Balkenschuh und stellen Sie die Schenkel auf jeder Seite vor.
3. stellen Sie den Balkenschuh in Bezug auf die Linien ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern.
4. schließen Sie die Befestigung an jedem Schenkel ab.
5. Legen Sie den Tragbalken in den Balkenschuh und sichern Sie ihn durch teilweises oder vollständiges Eindrehen.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Träger anbringen.
2. Methode 2 : Zeichnen Sie die Lage des Tragbalkens auf der Stütze nach, legen Sie den Balkenschuh vor und suchen Sie die Mittelpunkte der Löcher.
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf.
4. präsentieren Sie den Balkenschuh und befestigen Sie ihn mit Ankerschrauben an der Stütze.
5. stellen Sie den im Balkenschuh Tragbalken vor der Befestigung vor.

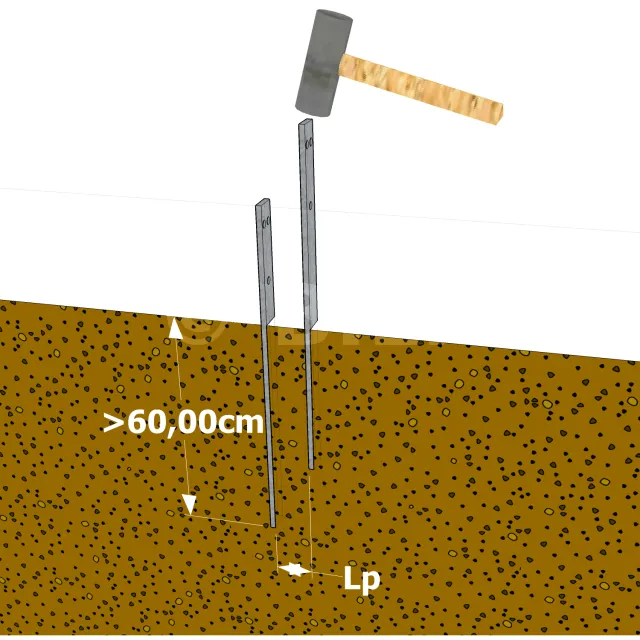

- Lp : Pfostenbreite
Sie können mit einem Vorschlaghammer auf den Flachstahl schlagen, bis der Boden zurückgewiesen wird. Achten Sie darauf, dass die Tiefe des Schonhammers ausreicht, um die gesamte Struktur zu halten, eine Mindesttiefe von 60 cm erforderlich ist und je nach Bodenqualität und Belastung der Arbeit zunimmt.
Der Abstand zwischen den beiden Flachstahl eines Pfostens entspricht der Dicke des Pfostens, und die Höhen über dem Boden entsprechen den Positionen der Pfostenlöcher zuzüglich 5 cm für die freie Höhe zwischen der Basis des Pfostens und dem Boden. Verwenden Sie eine Wasserwaage, um die Vertikalität der Rohre zu überprüfen.

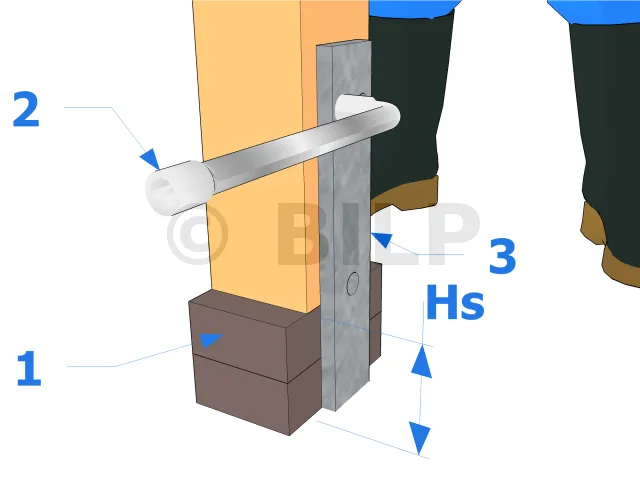

- 1 : Temporäre Unterlegkeile. Nach der Befestigung der Flachstahl zu entfernen.
- 2 : Schraubenschlüssel
- 3 : Flachstahl
- Hs : Lichte Höhe von der Basis des Pfostens bis zum Boden
Sie müssen lediglich die Sechskant-Holzschrauben befestigen und die Vertikalität des Pfostens überprüfen.
