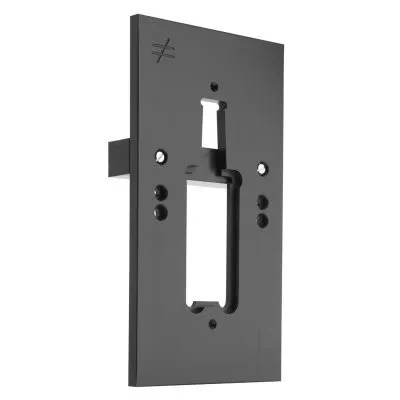

Frässchablone für ETSN-Balkenträger - Réf. TPSN

bald VERFÜGBAR
Versand unter 10 Tagen.
197€20
  inkl. MWST  / Montageschablone

  • Referenz
    TPSN
  • Breite
    220mm
  • Höhe
    410mm
  • Verpackung
    1 Stück
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • EAN Code
    3523140959825

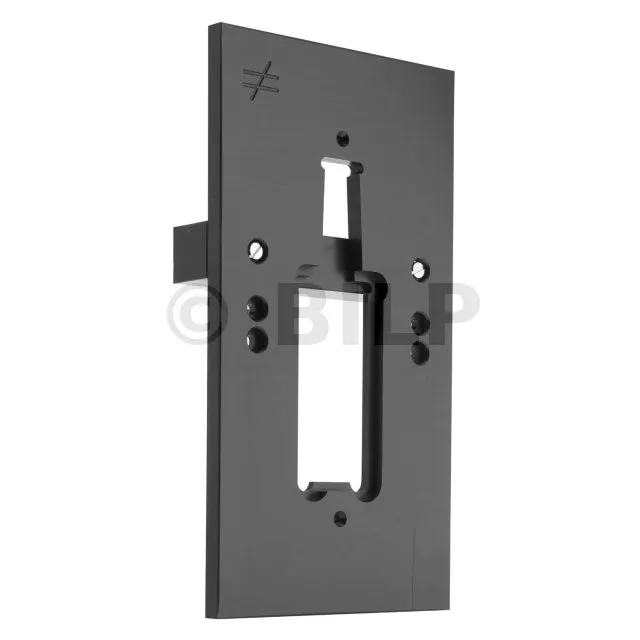

Frässchablone für ETSN-Balkenträger

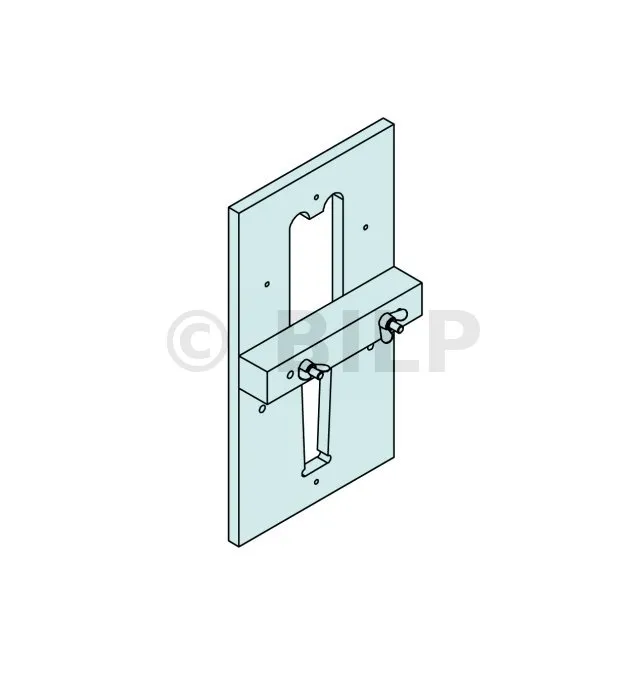

Die TPSN-Schablone dient zum Ausbrechen, das für das Anbringen des ETSN-Passverbinders erforderlich ist, und zum Festhalten der Teile während des Verschraubens.

Eigenschaften

Werkstoff

  • Hochdichtes Polyurethan, Farbe schwarz.

Vorteile
TPSN180 ist für die BalkenträgerETSN100 ETSN130 & ETSN180 verwendbar.

Abmessungen der Senkungen

ETSNBreite der SenkungHöhe der SenkungTiefe der Senkung
100 60 100 12
130 65 130 12
180 75 180 12
Ø Fräs [mm]
ETSN Schablonenfläche 10 12 14 16
Ø Kopierring ETSN100 Fläche 2 24/25/26 27 28/29/30 30
Fläche 1 28/29/30 - - -
ETSN130 Fläche 2 20 22 24/25 25/26/27
Fläche 1 24 25/26/27 27/28/29 30
ETSN180 Fläche 1 14 15/16/17 17/18/19 20

Die Schablonenfläche ist in der Bedienungsanleitung angegeben.

Anwendungen

Anwendungsbereiche
Installation des ETSN an einem horizontalen Balken oder Pfosten

Technische Daten

Abmessungen und Entsprechungen

ReferenzenSchabloneKompatibel mit
Abmessungen [mm]
A B Dicke
TPSN 410 220 15 ETSN100 ETSN130 ETSN180

Technische Noten
TPSN-Anleitung - ETSN-Schablone.pdf (französische Version)
