IPN-HE Anker - Réf. HE175

AUF LAGER
Sofortiger Versand verfügbar für 67 Einheiten verfügbar.
2€63
  inkl. MWST  / Anker
  • Referenz
    HE175
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Breite (D)
    15mm
  • Höhe (C)
    30mm
  • Breite (B)
    40mm
  • Bohrungen
    10Ø5 - 2Ø13
  • Höhe (E)
    150mm

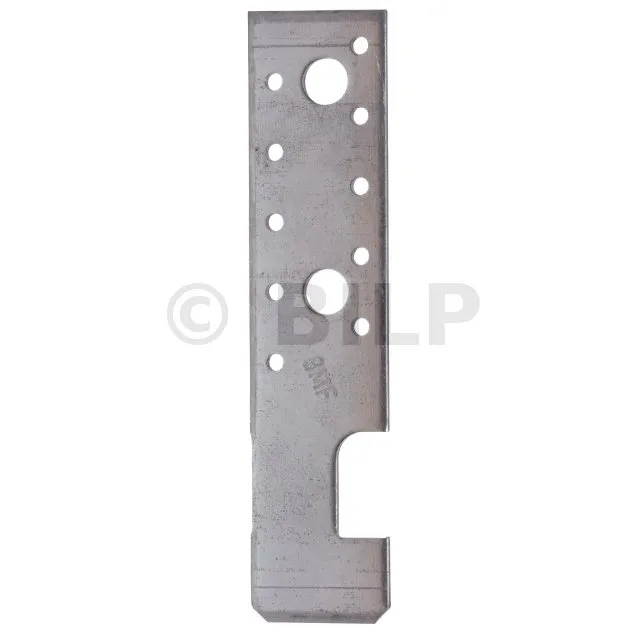

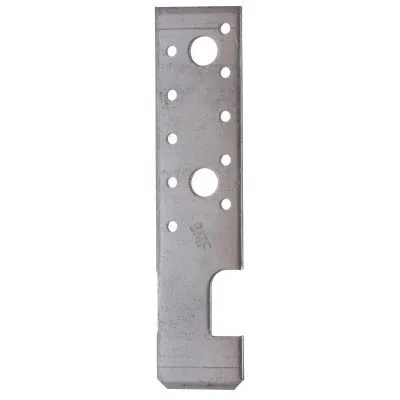

IPN-HE-Anker

Der IPN-Anker ermöglicht die Befestigung von Holzbalken an metallischen I-Trägern vom Typ IPN. Diese Befestigung wird durch Kerben gewährleistet.

Eigenschaften

Leistungserklärungen : FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 4 mm.

Vorteile

  • Ohne Befestigung am IPN befestigt.

Anwedungen

Träger

  • IPN,
  • Holzträger, ...

Anwendungsbereiche

  • Befestigung von Holzbalken an IPN-Träger,
  • Befestigung von IPN-Träger auf Holzträger, ...

Technische Daten

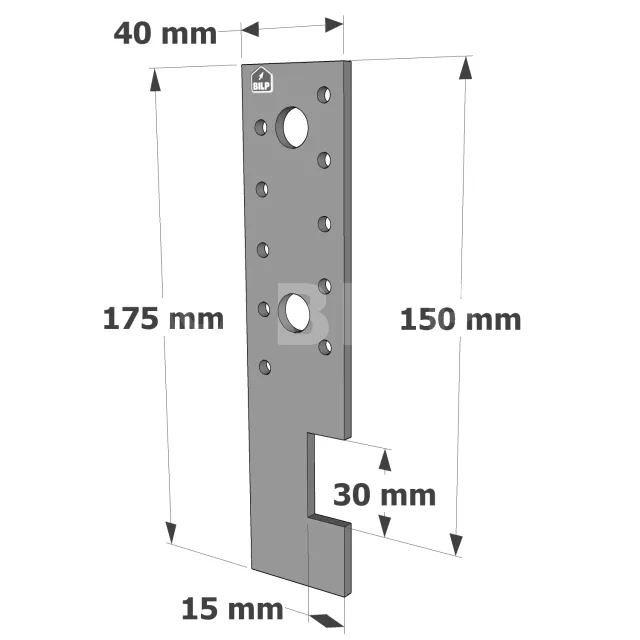

Abmessungen


Pose à joints croisés
  • (1) demi-tuile

La pose à joints croisés nécessite l’utilisation de demi-tuiles pour les rives. Ces demi-tuiles sont posées en extrémité de rang. Grâce à elles, les rives sont maintenues droites.
Pose à joints droits

Poser en premier la rive droite. Cette rive va de l’égout jusqu’au faîtage. Puis, poser en fil verticale la première rangée. Depuis l’égout vers le faîtage.
Ensuite, continuer à placer les rangées suivantes de la même manière en suivant les emboîtements jusqu’à l’autre rive. Si besoin, utiliser des demi-tuiles pour la finition sur l’autre rive.

ReferenzenDB nr.NOBB nr.Abmessungen [mm]Bohrungen
A B C D Dicke Ø Anzahl
HE135 1837230 46450297 135 40 30 15 4 5 6
HE175 8977894 21593900 175 40 30 15 4 5+13 10+2

Installation

Befestigungen

Pose à joints croisés
  • (1) demi-tuile

La pose à joints croisés nécessite l’utilisation de demi-tuiles pour les rives. Ces demi-tuiles sont posées en extrémité de rang. Grâce à elles, les rives sont maintenues droites.

SIMPSON Strong-Tie
