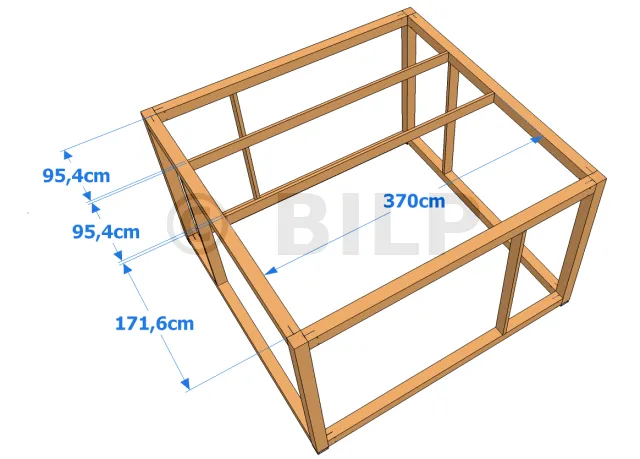

Gesamtzusammensetzung der Struktur

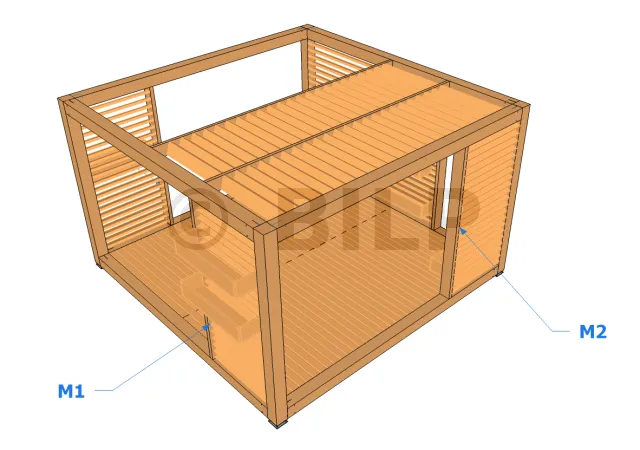

Maur M1 und M2

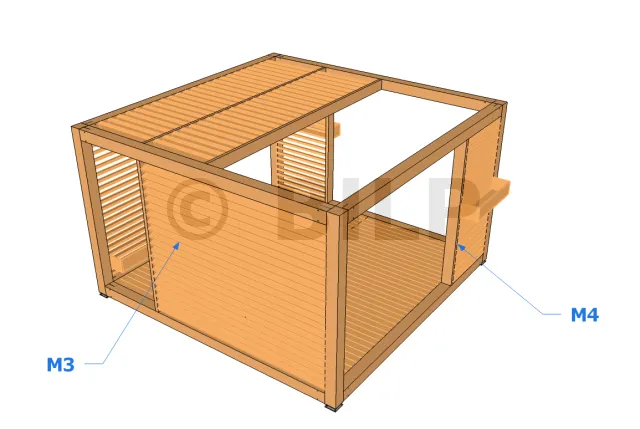

Maur M3 und M4

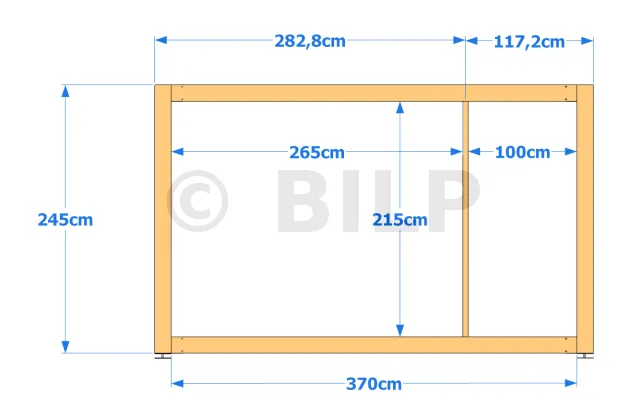

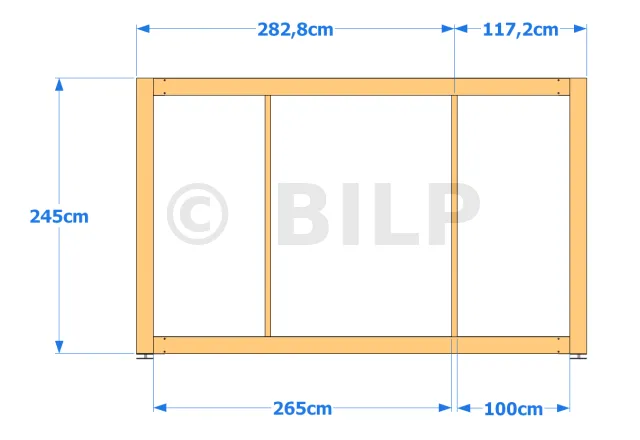

Nomenklatur der Haupt- und Rückfassade
constituant de la façade principale et posterieure
| Id. | Bezeichnung | Querschnitt | Länge [1] | Menge |
|---|---|---|---|---|
| Po1 | Pfosten | 15x15 cm | 245 cm | 4 |
| Ptr1 | Tragbalken | 15x15 cm | 370 cm | 2 |
| Mo1 | Ständer | 5x15 cm | 215 cm | 2 |
| V1 | Schwelle | 15x15 cm | 370 cm | 2 |
| - | Tuch | 5x15 cm | 100 cm | 42 |
Materialliste der Seitenfassade
Bestandteil der linken Seitenfassade
Bestandteil der rechten Seitenfassade
| Id. | Bezeichnung | Querschnitt | Länge [2] | Menge |
|---|---|---|---|---|
| Ptr2 | Tragbalken | 15x15cm | 370 cm | 2 |
| Mo2 | Ständer | 5x15cm | 215 cm | 2 |
| V2 | Schwelle | 15x15cm | 370 cm | 2 |
| - | Tuch | 5x15 cm | 100 cm | 21 |
| - | Tuch | 5x15 cm | 265 cm | 21 |
Materialliste des Daches : Abstandhalter, Latten

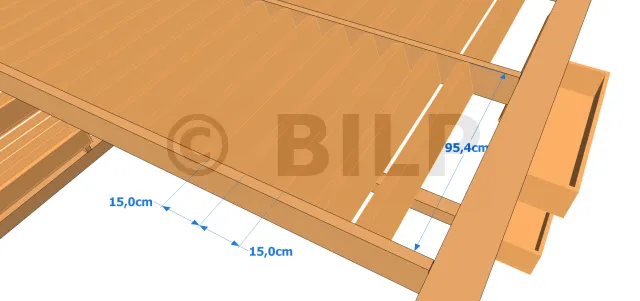

Dachelemente 1
Dachelemente 2
| Id. | Bezeichnung | Querschnitt | Länge [3] | Menge |
|---|---|---|---|---|
| E1 | Abstandhalter | 3,8x15 cm | 370 cm | 2 |
| - | Latten | 5x15cm | 95,4 cm | 46 |
Materialliste des Bodens : Balken, Diele

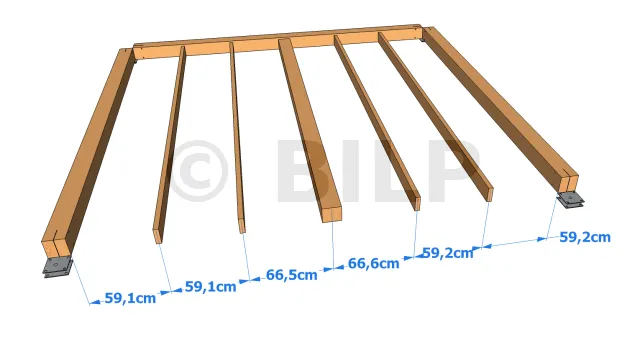

Fußbodenelemente 1

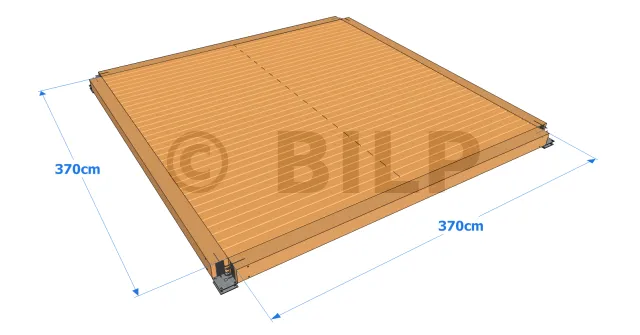

Fußbodenelemente 2
| Id. | Bezeichnung | Querschnitt | Länge [4] | Menge |
|---|---|---|---|---|
| - | Balken | 3,8x13 cm | 370 cm | 4 |
| - | Balken | 14,8x13 cm | 370 cm | 1 |
| - | Diele Dicke= 2 cm | - | - | 13,68 m² |
Zubehör

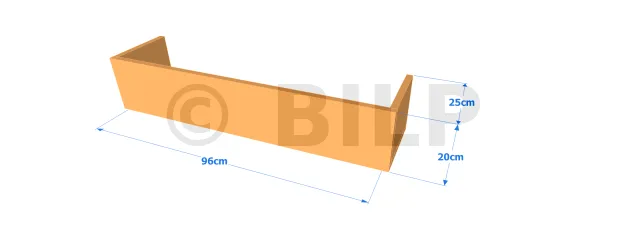

Zubehör 1

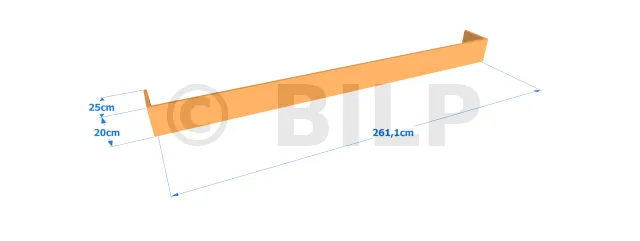

Zubehör 2
| Id. | Bezeichnung | Querschnitt | Länge [5] | Menge |
|---|---|---|---|---|
| - | Brett 1 | 2x20cm | 96 cm | 10 |
| - | Brett 2 | 2x20 cm | 25 cm | 12 |
| - | Brett 3 | 2x20 cm | 261,1 cm | 1 |
| - | Brett 4 | 2x25 cm | 261,1 cm | 1 |
