Prozess der Gestaltung einer Pergola

Die Gestaltung einer Pergola besteht aus :

• Schaffung des endgültigen Bildes, das die Struktur an ihrem vorgesehenen Platz einnehmen wird,
• alle nützlichen Abschnitte zu berechnen und endgültig zu ordnen,
• sehen Sie im Detail die Abmessungen, die Abstände,
• die Methoden der Befestigung und Montage.

Der Prozess gliedert sich in zwei Hauptphasen : Strukturberechnungen und die Erstellung von Detailzeichnungen.

Strukturelle Berechnungen

1. Suche nach der allgemeinen Konfiguration der Struktur entsprechend dem tatsächlichen Feldlayout. Zu diesem Zeitpunkt haben Sie bereits das Bild Ihrer Pergola vor Augen, nehmen Sie einfach die realen Abmessungen am Boden vor : die Fassaden, die Terrasse usw. Achten Sie auch auf mögliche Hindernisse wie Abflussrohre, Zufuhrrohre, Schächte usw., die alle einen Einfluss auf die Abmessungen Ihrer Pergola haben können.
2. Jetzt, wo Sie die Form und die Abmessungen haben, ist es an der Zeit, mit den Strukturberechnungen zu beginnen. Die Methode besteht darin, den Lastabfall zu bestimmen, d.h. Element für Element die bis zum Fundament abzustützende Last von der höchsten bis zur niedrigsten zu summieren (Klimazuschläge, Dächer (Dauerlasten), Latten, Sparren, Pfetten, Pfosten). Natürlich wissen Sie zu diesem Zeitpunkt bereits, wie jedes Element in der Struktur platziert werden wird. Zur Erinnerung : Hier ist die Anatomie einer Pergola.
   Die Berechnung dieser Last ist im Falle einer Pergola recht einfach, es ist die Last auf dem Dach. Verwenden Sie einfach das Werkzeug : Dachlastberechnung. Wenn Ihre Pergola ohne Dach ist, setzen Sie "Kein Dach" in das entsprechende Feld. Machen Sie keinen Fehler bei der Höhe, da diese einen erheblichen Einfluss auf die Schneelast hat. Es ist auch nicht notwendig, auf den nächsten Zentimeter genau zu sein, sondern im Zweifelsfall einige Meter hinzuzufügen.
3. Fahren Sie dann mit der Berechnung der Sparren fort. Die Berechnung der Latten ist die gleiche wie bei den Dachsparren. Verwenden Sie das Sparrenquerschnitts-Berechnungswerkzeug. Die Spannweite P ist gleich dem Abstand zwischen zwei Stützen des Sparrens, normalerweise ist es der Abstand zwischen zwei benachbarten Pfetten.
4. Nach den Sparren sind die Pfette an der Reihe, sie werden mit der in diesem Artikel beschriebenen Methode und Werkzeug berechnet.
   Vorsicht : Machen Sie nicht den Fehler, die Berechnung eines verschimmelten Tragbalkens und einer einzelnen Linie eines Stützbalkens zu verwechseln (Beispiel eines nicht verschimmelten Tragbalkens oder eines Wandbalkens). Die zu berücksichtigende Breite eines verschimmelten Balkens ist gleich der Summe der 2 Breiten der 2 Elemente; dieser Wert (2 x Breite eines Elements) entspricht dem Wert eines einzelnen Balkens im Falle eines nicht verschimmelten Balkens. Bei einem Wandbalken wird im Allgemeinen nur ein Element von geringer Breite berücksichtigt, nämlich derselbe Querschnitt wie der Tragbalken auf einem Pfosten, wenn diese eine geringe Breite hat, so dass sie leicht an der Fassade befestigt werden kann. Die Berechnung beinhaltet dann die Verteilung und Dimensionierung des Befestigungszubehörs entsprechend der Wahl des Gewindestangenquerschnitts und deren Umsetzung. Die Spanne für die Berechnung des Querschnitts des Wandbalkens hängt von dieser Verteilung ab.
   Die von den Pfetten zu tragende Last ist gleich dem Klimazuschlag + Dachlast + Lattenlast + Sparrenlast, je nach Fall. Um die Belastung der Sparren und Latten zu erhalten, dividieren Sie einfach die Gesamtmasse der Latten + Sparren über den Pfetten durch die von den Pfetten bedeckte Gesamtfläche (verwenden Sie die Einheit daN mit 1 daN = 1,02 kg).
5. In Bezug auf die Holzstruktur bleiben die Pfosten erhalten. Wenn Sie die Last der Pfetten zur vorherigen Summe addieren, haben Sie auch die Last, die von den Pfosten getragen wird. Verwenden Sie das Spaltenberechnungswerkzeug.
6. Für die Aussteifung der Arme reicht in der Regel der Querschnitt der Sparren aus.
7. Nach diesem Schritt haben Sie alle theoretischen Abschnitte und Längen, die Sie benötigen, um mit der Suche nach den realen und leicht verfügbaren Materialien für Ihre Webseite zu beginnen. Glücklicherweise können diese verfügbaren Abschnitte mit den theoretischen Abschnitten zusammenfallen, aber auch einfach nur in der Nähe dieser Abschnitte liegen. In den meisten Fällen müssen Sie jedoch einen Berechnungsüberprüfungsdurchgang unter Berücksichtigung der tatsächlichen Abmessungen der tatsächlich verfügbaren Teile erneut durchführen. Gegebenenfalls müssen Sie einige Parameter anpassen (siehe das zweite Beispiel unten).

Während Sie durch die Berechnungen voranschreiten, können Sie bereits die Schwierigkeiten bei der Umsetzung der einzelnen Optionen erkennen.
Während Sie nach Materialien suchen, nutzen Sie die Gelegenheit, um sich das den gefundenen Abschnitten angepasste Befestigungszubehör anzusehen : Pfostenbefestigungen, Sparrenbefestigungen, Schrauben, Bolzen, Gewindestangen, usw..

Verfahren zur Berechnung der Sparrenlast

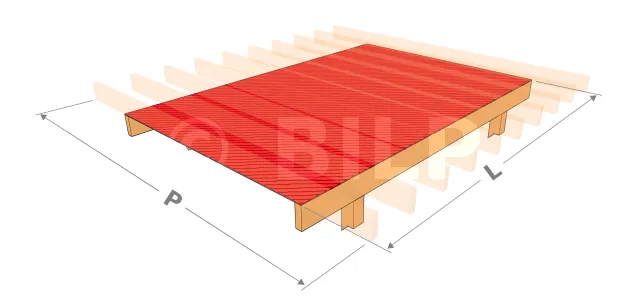

• L : Länge der Pfette
• P : Gesamttiefe der Pergola

Lassen Sie L = 3 m und P = 2 m.
Wir betrachten die 10 Dachsparren von 150 x 50 mm, 300 cm lang.
Das Gesamtvolumen dieser Sparren ergibt : 10 x (0,15 x 0,05 m) x 3 m = 0,225 m3.
Geht man für das verwendete Holz von einer Dichte von 500 kg/m3 (= 490,2 daN/m3) aus (die Dichte sollte mit

Ihrem Lieferanten oder durch spezifische Untersuchungen überprüft werden), so ergibt sich die Gesamtfestigkeit der Sparren wie folgt : 0,225 m3 x 490,2 daN / 1 m3 = 110,3 daN.
Die von dieser Last beanspruchte Fläche beträgt L x P, d.h. 3 x 2 m = 6 m².
Somit ist die Gesamtlast, die von den Pfetten getragen wird, gleich : 110,3 daN / 6 m² = 18,4 daN/m².
Es reicht dann aus, diesen Wert zu der Summe der Lasten der über den Sparren liegenden Elemente (Dächer, Latten, Decken usw.) zu addieren, um die Dauerlast für die Berechnung der Pfetten zu erhalten.

Erstellung detaillierter Pläne

Sind Sie bereit für die Planerstellung ? Das bedeutet, dass Sie alle verfügbaren Profile und Längen von Ihrem Lieferanten vor sich haben. Natürlich haben Sie bereits die technische Machbarkeit mit diesen neuen Materialien geprüft, und die Ergebnisse sind gut.
Folgen Sie den nachstehenden Anweisungen für die Pläne Ihrer Pergola :

1. Beginnen Sie mit der Platzierung der Pfosten, ungefähr an ihren jeweiligen Stellen. Behalten Sie die Berechnungsergebnisse immer im Blick und überprüfen Sie die Abstände, Längen der Elemente und die einzuhaltenden Achsabstände.
2. weiter mit den Pfetten und dem/den Wandbalken. Prüfen Sie hier den Abstand zwischen den Pfetten, die Längen der Kragarme, falls vorhanden, und die Abstände zwischen den Stützen im Verhältnis zu den zulässigen Pfettenspannweiten und natürlich die Länge der Pfetten. Um zu sehen, wie Sie die Pfetten an den Pfosten befestigen können, siehe diesen Artikel : Die Anbringung einer Pfette auf einem Pfosten.
3. Nach den Pfetten müssen die Sparren positioniert werden. Der Einbau der Sparren hängt von der Art der geplanten Dacheindeckung ab : ohne Dacheindeckung, also Sparren ohne Neigung ? mit abnehmbarer Dacheindeckung ? mit leichter Hartbedeckung ? Bei der Bemessung der Sparren ist der erste Parameter die Neigung, dann die Positionen der Endsparren, der Mittenabstand zwischen den Sparren und schließlich die Spannweite zwischen den Pfetten, die die zulässige Spannweite der Sparren nicht überschreiten darf. Für den praktischen Gebrauch brauchen Sie sich nur den folgenden Artikel anzusehen, Einbau und Befestigung der Dachsparren.
4. sind die Aussteifungsarme nach den Sparren anzubringen, da einige Aussteifungsarme zwischen den Pfosten und den Sparren befestigt werden können. Siehe dazu hier. Zu diesem Zeitpunkt haben Sie die Pläne für Ihre Pergola, falls das Projekt zu diesem Zeitpunkt eingestellt wird.
5. die Montage der Latten erfolgt nach dem gleichen[...]
