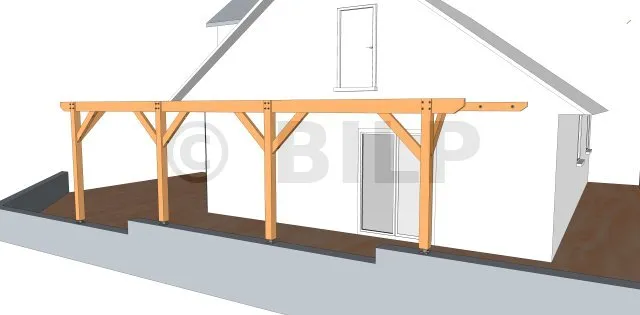

Dieser Artikel zeigt einige Illustrationen über die Konstruktion, die technischen Punkte der Pergola, die Realisierung und die verschiedenen Bestandteile.

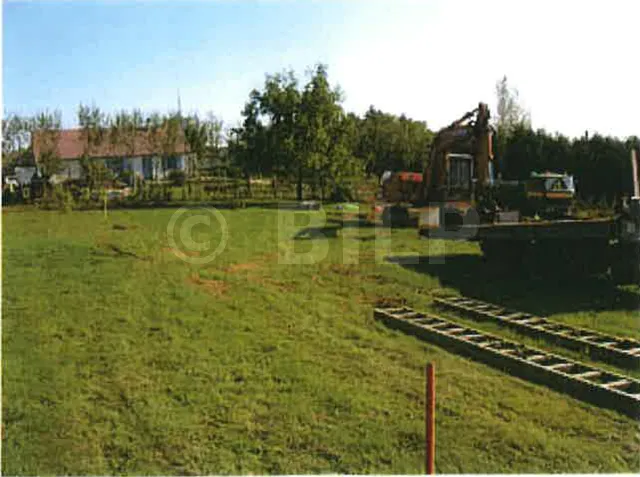

Die Pergola wurde an der Hauptfassade des Hauses von Herrn G., Gemeinde Jura, errichtet. Das Haus befindet sich auf der Spitze eines Hügels in niedriger Höhenlage.
Je nach Zustand und Lage der Baustelle wurden zwei Einschränkungen ermittelt :
- Das Gebiet ist oft bewässert und dem vorherrschenden Wind ausgesetzt,
- Die Region ist im Winter häufig von Frost betroffen.
Diese beiden Parameter wurden in den Prozess der Berechnung der zu verwendenden Holzarbeiten einbezogen.

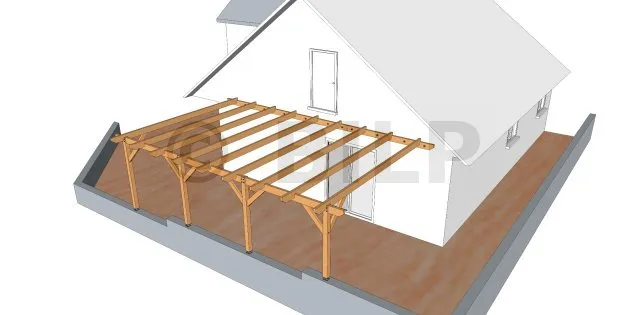

Unten ruht die Struktur dieser Pergola auf einer massiven, in 3 Höhen verteilten Betonsteinwand und auf einem Wandbalken. An dieser niedrigen Wand sind vier Pfosten befestigt.
Die Pergola ist 6 Meter lang, 4 Meter breit und 2,5 Meter hoch über dem Boden.
Nach verschiedenen Studien werden die Querschnitte der zu verwendenden Materialien festgelegt :
| Pfosten | 100 x 100mm |
| Pfette | 150 x 50mm |
| Sparren | 150 x 50mm |
| Aussteifungsarm | 100 x 50mm |
Um die Pergola mit den verschiedenen Holzarbeiten zu montieren, sind die folgenden Schritte zu befolgen :
- Montage der Pfosten
- Montage der Pfetten
- Montage der Verstrebungen
- Einbau der Dachsparren
Montage der Pfosten

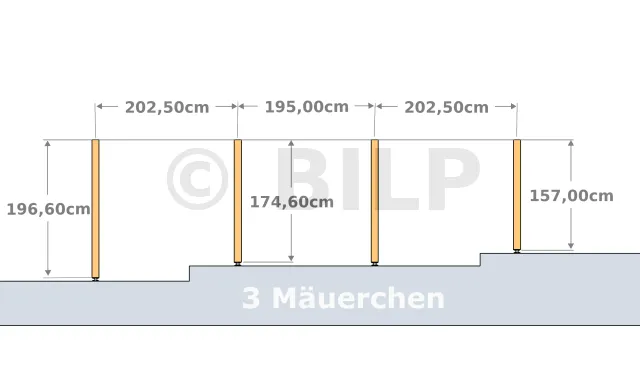

Bei einem Abschnitt der Pfette 150 x 50 mm Lärchenholz werden 4 Pfosten zur Befestigung der Pergola benötigt. Die Länge des verwendeten Pfostens ist entsprechend der Höhe jeder niedrigen Wand variabel.

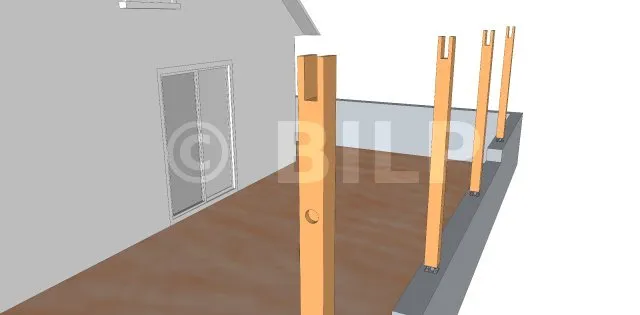

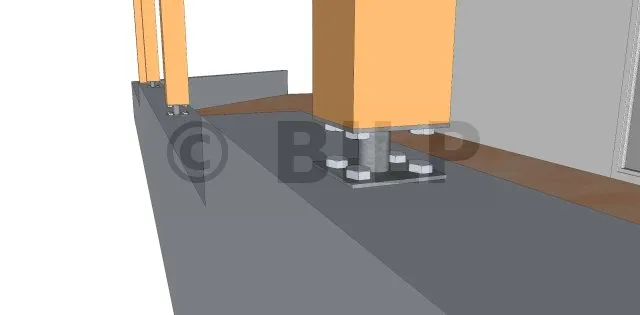

Jeder Pfosten wird mit einem Pfostenträger an den niedrigen Wänden mit einer D10 L100-Sechskant-Holzschraube befestigt, um massiv zu sein.

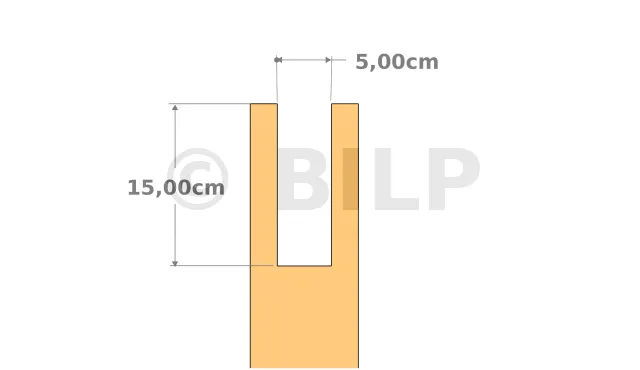

Das Ende jedes Pfostens wird abgeschnitten, um eine Kerbe von 5 x 15 cm Querschnitt zu erhalten.
Diese Kerbe verstärkt die Befestigung zwischen dem Pfosten und der Pfette.

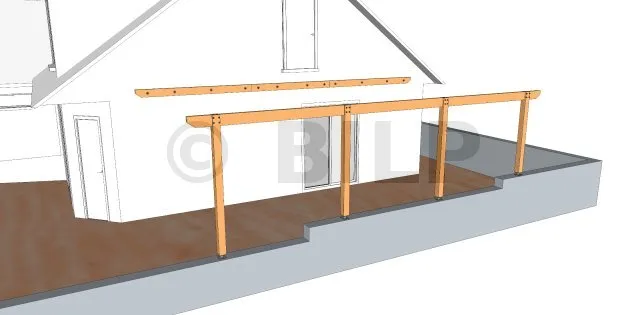

Montage der Pfette

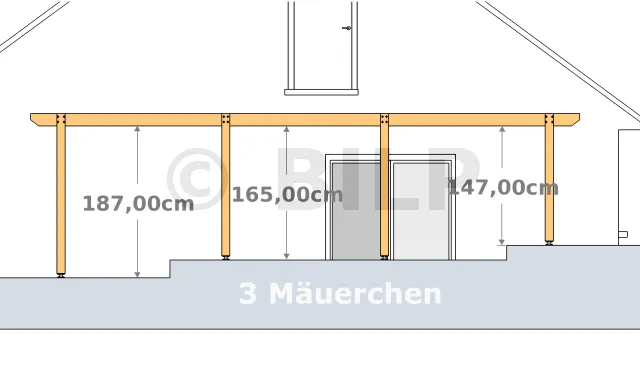

Nach verschiedenen Studien sind für dieses Projekt sechs Pfetten erforderlich; jeweils drei für den Wandbalken und drei für die Pfette auf Pfosten. Jede Pfette wird entsprechend der Länge und dem Abstand zwischen den Pfosten abgeschnitten.
Um der Pergola eine Form zu geben, werden beide Enden der Pfetten abgeschnitten, um eine stumpfe, abgeschrägte Form zu erhalten.
Die Pfosten und Pfetten werden dann mit Holzschrauben D6 L90 befestigt.

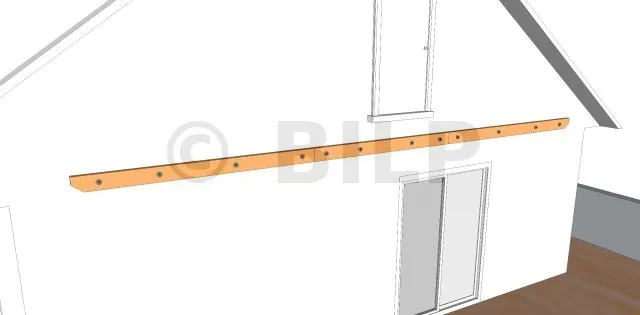

Im Falle des Wandbalkens wird er mit Gewindestangen und Dichtungsrohren an den Hausringanker befestigt. Diese Druckdichtungsrohre sorgen für eine starre Abstützung der Pfette gegen das Gewicht des Sparrendachs.
Montage des Verstrebungsarms

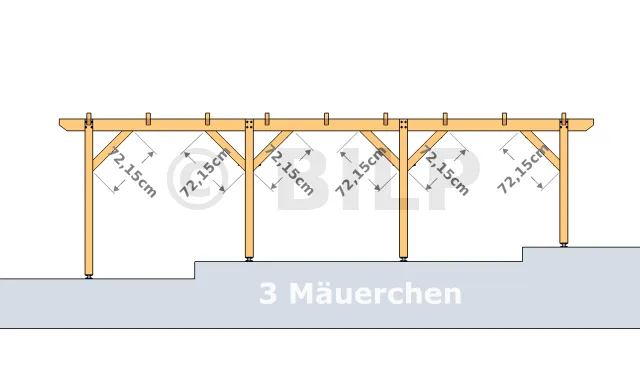

Verstrebungen sind für dieses Projekt sehr wichtig. Sie gewährleisten die Stabilität und Widerstandsfähigkeit des Bauwerks gegen Windeinwirkung und das Tragen von Lasten gegen die Wand. Sie verursachen horizontale und vertikale Kräfte auf das Bauwerk. Daher müssen Verstrebungen installiert werden, die diesen Kräften entgegenwirken. Diese werden Verstrebungen genannt. Das Prinzip ist einfach : Die Streben verbinden die vertikalen und horizontalen Teile der Struktur miteinander. Dadurch wird der Patellaeffekt an den Gelenken eliminiert.
Bei einer guten Dimensionierung schneiden wir die Länge jedes Aussteifungsarms ab. Am Ende jedes Arms wird ein 45°-Winkel gezeichnet und ent[...]
