Beschriften des Untergrunds

***********************************
LESEN DES ABMESSUNGSFORMULARS
***********************************

@L1 = @dim_1:input_2
@L2 = @dim_1:input_3
@L3 = @dim_1:input_5
@H1 = @dim_1:input_1
@P1 = @dim_1:input_4
@E1 = @dim_1:input_6

***********************************************
LESEN DES FORMULARS FÜR KOMMERZIELLE ABMESSUNGEN
***********************************************

@A_largeur = @dim_reelles_1:input_1
@PP_hauteur = @dim_reelles_1:input_4
@B_hauteur = @dim_reelles_1:input_2
@B_largeur = @dim_reelles_1:input_3
@C_hauteur = @dim_reelles_1:input_5
@C_largeur = @dim_reelles_1:input_6
@F_hauteur = @dim_reelles_1:input_7
@F_largeur = @dim_reelles_1:input_9
@G_epaisseur = @dim_reelles_1:input_8
@G_largeur = @dim_reelles_1:input_14
L commerciales
@LA_com = @dim_reelles_1:input_10
@LB_com = @dim_reelles_1:input_11
@LC_com = @dim_reelles_1:input_12
@LF_com = @dim_reelles_1:input_13
@LG_com = @dim_reelles_1:input_15
@PP_prix = @dim_reelles_1:input_20
Prix
@A_prix = @dim_reelles_1:input_16
@B_prix = @dim_reelles_1:input_17
@C_prix = @dim_reelles_1:input_18
@F_prix = @dim_reelles_1:input_19
@G_prix = @dim_reelles_1:input_22
Rondelles et écrous
@ROND12_diamext = @dim_reelles_1:input_24
@ROND12_epaisseur = @dim_reelles_1:input_25
@ECROU12_hauteur = @dim_reelles_1:input_23

********************************
BERECHNUNG VON ELEMENTLÄNGEN
********************************

@LB = @L1 + (2*@L3)
@LA = @H1 - @PP_hauteur - @C_hauteur
@LC = @P1 + @L2
@LD = 80
@LE = 80
@LF = @LB
@LG = @A_largeur + (2 * @G_epaisseur)

*******************
MENGENBERECHNUNG
*******************

@A_qte = 4
@A_qte_com = (@LA_com < @LA) ? 0 : ceil(@A_qte / floor(@LA_com / @LA))
@B_qte = 4

@B_qte_com = (@LB_com < @LB) ? 0 : ceil(@B_qte / floor(@LB_com / @LB))
@C_qte = round(((@L1-(2*@A_largeur))/50)+2)
@C_qte_com = (@LC_com < @LC) ? 0 : ceil(@C_qte / floor(@LC_com / @LC))
@F_qte = round(@P1/15)+1
@F_qte_com = (@LF_com >= @LB) ? ceil(@F_qte / floor(@LF_com / @LB)) : ceil(@F_qte / (@LF_com / @LB))
@G_qte = 16
@G_qte_com = ceil(@G_qte / floor(@LG_com / @LG))

*****************
BERECHNUNG VON RESTHOLZ
*****************

@LA_chute = (@A_qte_com <= 0 ) ? 0 : @LA_com - (@LA * (@A_qte / @A_qte_com))

*************************
BERECHNUNG DER MENGEN (Fortsetzung : Prüfen, ob die Resthölzer wiederverwendet werden können)
*************************

@D_qte = 4
@D_qte_danschute = @A_qte_com * floor(@LA_chute / @LD)
@D_qte_com = ceil(((@D_qte - @D_qte_danschute) * @LD) / @LA_com )
@LD_chute = (@D_qte_com * @LA_com) -((@D_qte - @D_qte_danschute ) * @LD)
@E_qte = 4
@E_qte_danschute = floor(@LD_chute / @LE)
@E_qte_com = ceil(((@E_qte - @E_qte_danschute) * @LE) / @LA_com)

******************
BERECHNUNG DER ABSTANDHALTER
******************

@EF = round((@P1+@B_largeur)/(@F_qte-1), 1)
@EC= round((@L1-(2*@A_largeur)-@C_largeur)/(@C_qte-3), 1)

@S = @L1 * @P1 / 10000

Die Referenzlinie

Die Referenzlinie wird im gesamten Werk als Markierung verwendet. Sie ist die Grundlage für die Bestimmung aller anderen Messungen.

Man könnte versucht sein, die Fassade des Hauses, an die die Pergola angebaut werden soll, als Referenz zu nehmen. Allerdings ist eine Fassade selten gerade. Es kann Hohlräume und Beulen aufweisen. Dies könnte je nach Lage der Fassade, von der aus wir unsere Messungen vornehmen, zu Positionierungsfehlern führen.

Wir werden daher eine ganz neue Referenzlinie ein paar Zentimeter von der Fassade abzeichnen. Das ist gut, dieses Modell einer Pergola sollte nicht gegen die Fassade geklebt werden, sondern von @E1 cm (Kante des Trägerbalkens) gelöst werden. Wir addieren die Breite des Trägerbalkens B und erhalten den Abstand von der Wand zu den Pfosten, d.h. X1 = - @Epoteau - cm. In diesem Abstand ziehen wir unsere Referenzlinie. Und die Pfosten gegen die Fassade sind auf dieser Linie ausgerichtet.

Um die Linie zu zeichnen, nehmen wir zwei Messungen von X1 = - @Epoteau - cm. von der Kante der Fassade aus vor. Die beiden Messpunkte liegen so weit wie möglich auseinander.

Die 1. senkrechte Linie

Diese erste senkrechte Linie markiert den rechten Rand der Pergola. Es ist wichtig, genau auf der Linie zu sein und eine perfekte Senkrechte zu bilden. Sie können eine Richtlatte verwenden, die den Vorteil der Einfachheit hat, aber nicht sehr präzise ist. Auf der anderen Seite ermöglicht die "3-4-5"-Methode, die etwas technischer ist, eine gute Präzision.

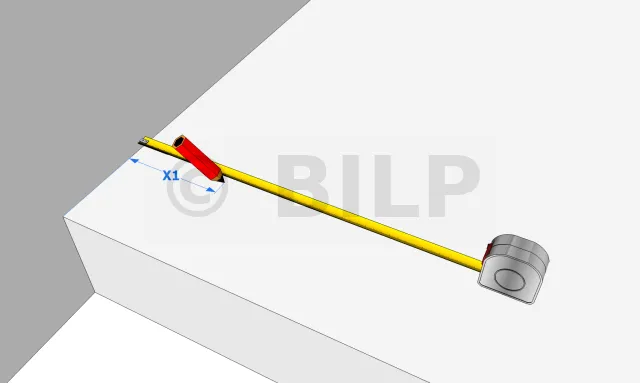

1 - Linker Marker

Auf der linken Seite der Fassade wird eine Referenzlinie bei X1 = @Epoteau cm vom Rand der Fassade gezeichnet.

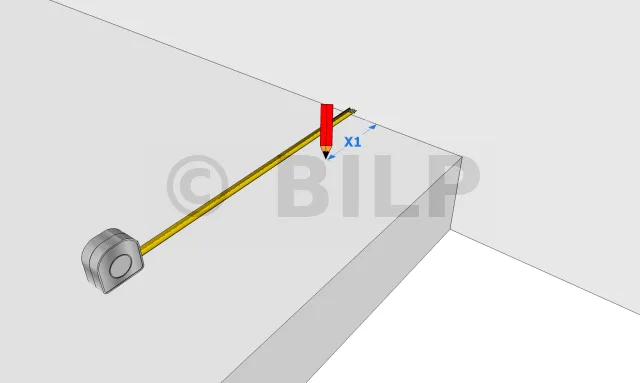

2 - Rechter Marker

dann machen wir das Gleiche auf der rechten Seite.

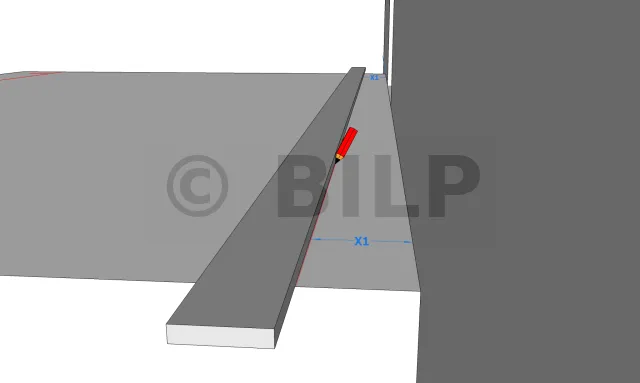

3 - Nachzeichnen der Referenzlinie

Die Referenzlinie wird zwischen den beiden zuvor gezeichneten Referenzlinien gezeichnet. In diesem Diagramm verwenden wir eine Richtlatte. Wir können aber auch eine Schlagschnur verwenden, die es ermöglicht, auf langen Strecken eine schöne gerade Linie zu ziehen.

Die "3-4-5"-Methode :

Nach[...]
