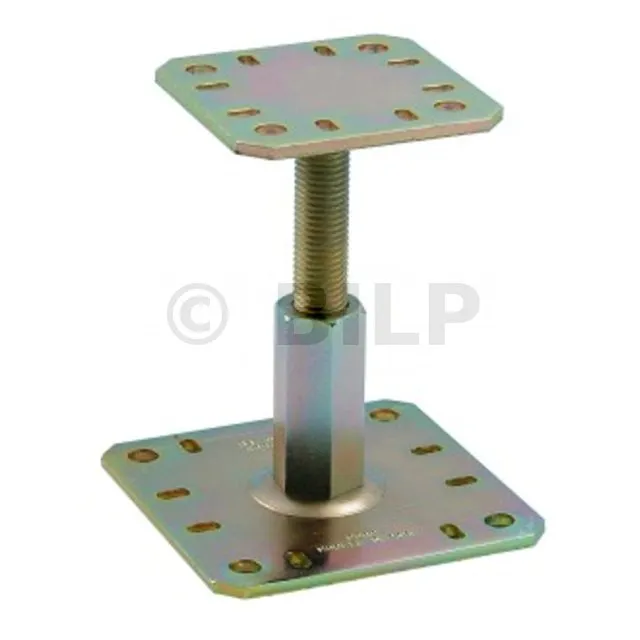

Unter Last verstellbarer Stützenfuß - Réf. PPRC

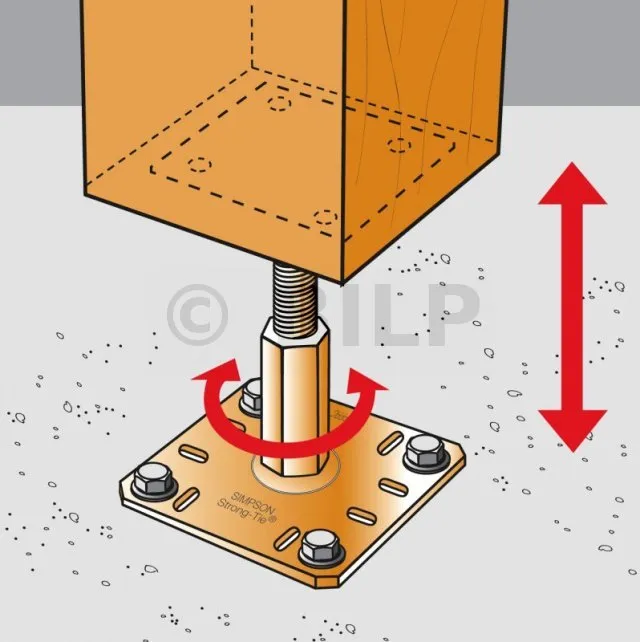

Die PPRC-Stützenfüße sind höhenverstellbar. Sie sind einfach und schnell zu installieren und können vor Ort verstellt werden, auch wenn die Stütze bereits an Ort und Stelle ist.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen :DE-DoP-e07/0285
Material :
- Stahl S235 JR gemäß DIN EN 10025,
- Gelb irisierende elektrolytisch verzinkte Oberfläche (ohne Chrom VI) nach DIN EN ISO 2081,
- Dicke : 5 mm.
Vorteile :
- Kann nach der Installation eingestellt werden.
- Erfordert keine Bearbeitung.
Anwendungen
Substrat :
- Hauptträger : Massivholz, Brettschichtholz, Beton
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz

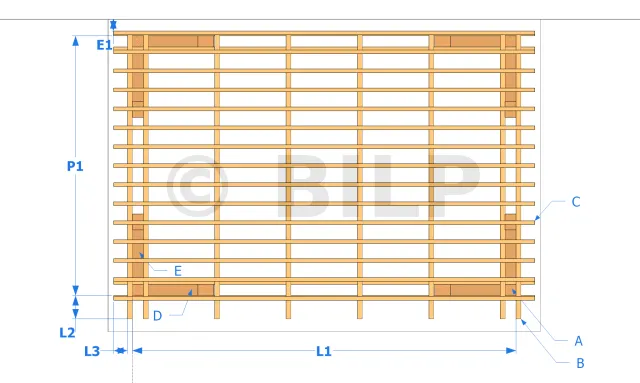

Anwendungsbereich
- Markisenpfosten
- Pergola
- Veranda

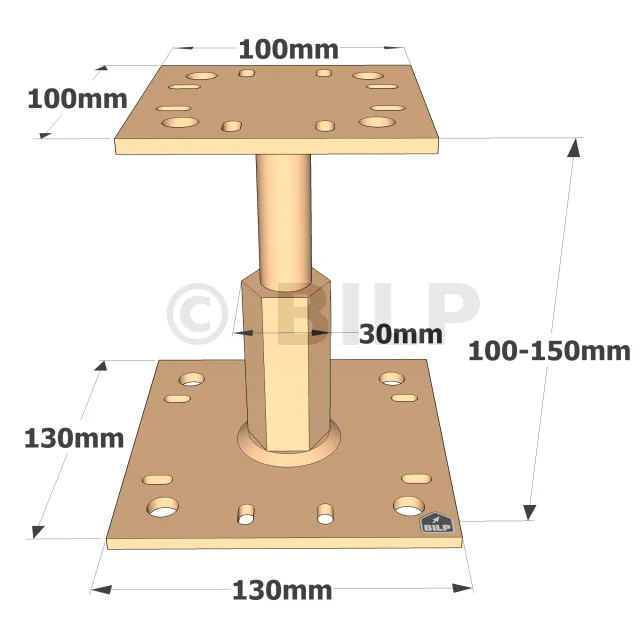

Abmessungen
| Artikel | Abmessungen [mm] | Löcher in der oberer Platte | Löcher in der Fußplatte | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12[mm] | Ø6x12[mm] | Ø12[mm] | Ø6x12[mm] | |
| PPRC | 100 | 100 | 130 | 130 | 100-150 | 30 | 5 | 4 | 8 | 4 | 8 |
Charackteristische Werte - Holz an Beton
| Referenzen | Befestigungen | Charackteristische Werte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k | |||
| Menge | Typ | Menge | Typ | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 51,1/kmod^0,5 |
* Bitte beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.
Vereinfachte charakteristische Werte - Holz auf Beton
| Artikel | Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k** | |||
| Menge | Typ | Menge | Typ | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 61 |
* Beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.
** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Betriebsklasse basieren (Mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Leistungsklassen finden Sie in ETE-07/0285.
Installation
Befestigungen
Auf Holzpfosten :
- Sechskant-Holzschrauben LAG Ø10x80
Auf Beton :
- Mechanische Dübel : Bolzen WA M10-78/5
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25

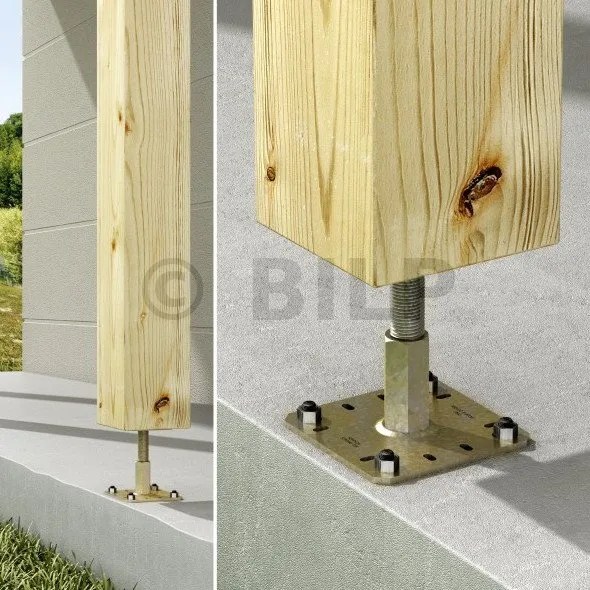

Installation
Oberer Teil :
1. Legen Sie die obere Platte des Pfostenträgers unter den Pfosten,
2. Befestigen Sie diese Platte mit Sechskant-Holzschrauben LAG am Pfosten (Vorbohren erforderlich).
Unterer Teil :
1. Positionieren Sie den Pfosten vertikal in der Struktur,
2. Identifizieren Sie die Position der Bodenanker auf der Stütze,
3. Bohren Sie die Stütze vertikal mit dem empfohlenen Durchmesser und der empfohlenen Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Bodenplatte mit geeigneten Dübeln auf dem Boden.
