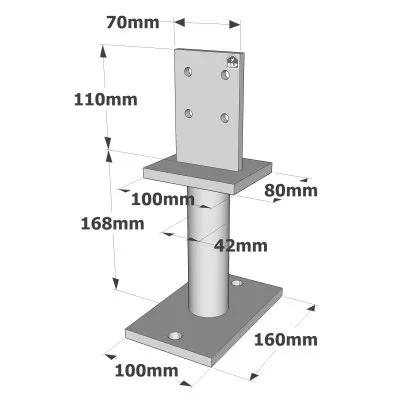

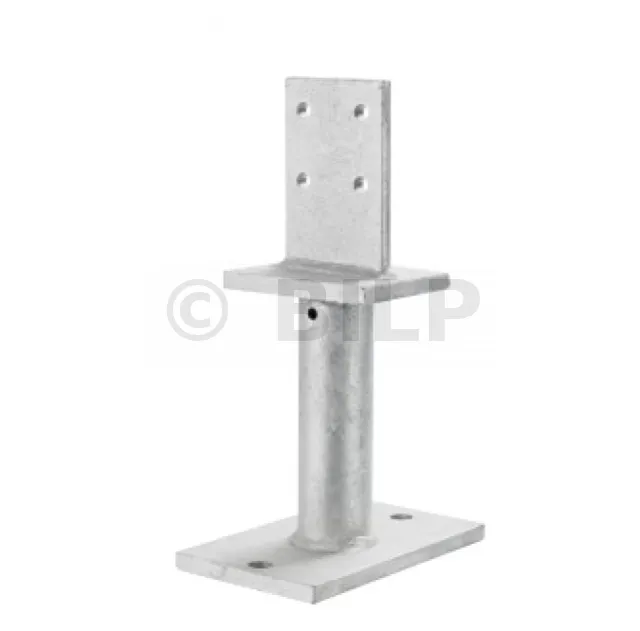

KIT PISB160G-B + zwei WA-Dübel M12-109/10 - Réf. PISB160G-K

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Material :

• S235JR gemäß NF en 10025-2,
• Feuerverzinkt gemäß DIN EN ISO 1461.

Vorteile :

• Hohe Lastaufnahme bei Druckbelastung,
• Das Modell wird als Bausatz mit zwei Bolzen angeboten WA M12-109/10.

Anwendungen

Träger :

• Hauptträger : Beton
• Nebenträger : Massivholz, Leimholz, Verbundholz

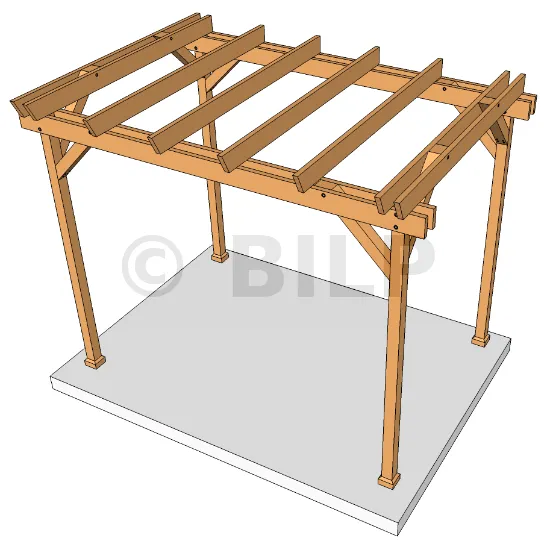

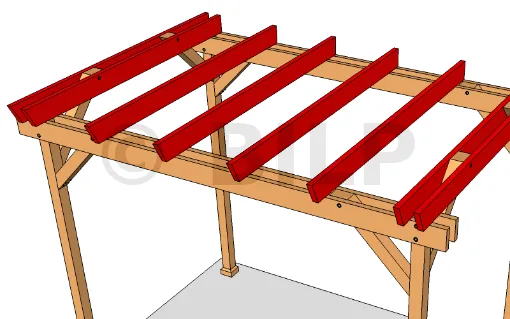

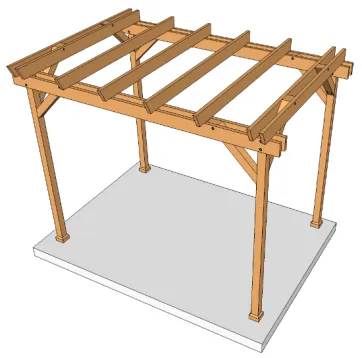

Anwendungsbereiche :

• Stützpfosten aus schichtverleimtem Holz,
• Fußboden,
• Vordach,
• Veranda.

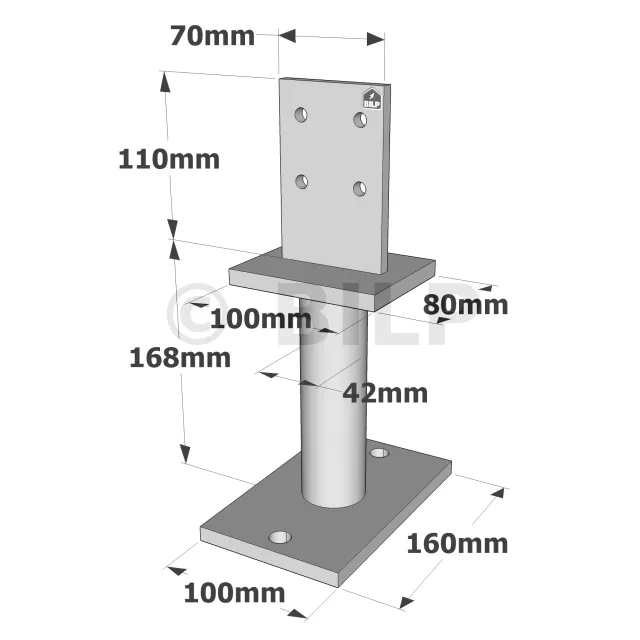

Abmessungen

Faîtage en tuiles à emboîtement (suite)

• (1) Fixation

• (2) Panne sablière

Puis disposer les autres faîtières une à une en s’assurant qu’elles sont accrochées à la panne faîtière.
Enfin, ne pas oublier de fixer à la charpente la lisse de rehausse.

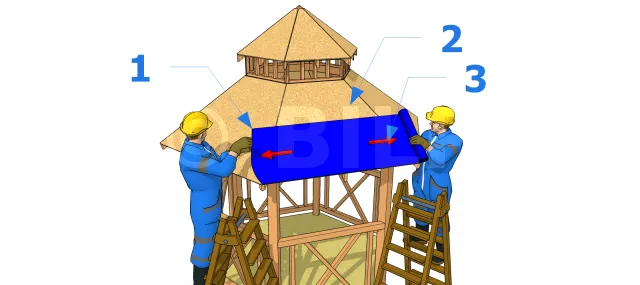

Le pare-pluie

• (1) Pare-pluie

• (2) Panneaux OSB

• (3) Direction de la tension du pare-pluie

Le pare-pluie n’est pas impératif pour la pose de bardeau en bois. Mais en dessous d’une pente de 14°, il est important d’en ajouter un, car l’étanchéité n’est plus assurée par le bardeau de bois. Assurez-vous qu’il soit bien tendu lors de la pose en plaçant quelques agrafes.

Charakteristische Werte - Holz auf Beton

Faîtage en tuiles à emboîtement (suite)

• (1) Fixation

• (2) Panne sablière

Puis disposer les autres faîtières une à une en s’assurant qu’elles sont accrochées à la panne faîtière.
Enfin, ne pas oublier de fixer à la charpente la lisse de rehausse.

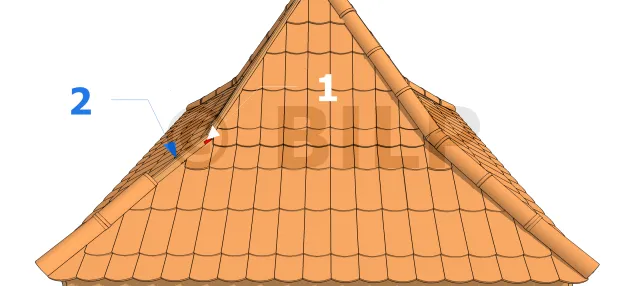

Faîtages en tuiles à emboîtement

• (1) fronton

Avant toutes choses, toujours s’assurer que la pose des tuiles de faîtage se fera suivant le sens opposé aux vents dominants. Ceci, afin d’éviter des prises au vent.
Pour commencer, visser le fronton avec des tire-fonds (ou des clous zingués). Utiliser un complément d’étanchéité sur la pointe des tire-fonds pour éviter toutes infiltrations d’eau.

Die Bodenverankerungen und ihre Kapazität sollten immer überprüft werden.

Vereinfachte charakteristische Werte - Holz auf Beton

Faîtage en tuiles à emboîtement (suite)

• (1) Fixation

• (2) Panne sablière

Puis disposer les autres faîtières une à une en s’assurant qu’elles sont accrochées à la panne faîtière.
Enfin, ne pas oublier de fixer à la charpente la lisse de rehausse.

Faîtages en tuiles à emboîtement

• (1) fronton

Avant toutes choses, toujours s’assurer que la pose des tuiles de faîtage se fera suivant le sens opposé aux vents dominants. Ceci, afin d’éviter des prises au vent.
Pour commencer, visser le fronton avec des tire-fonds (ou des clous zingués). Utiliser un complément d’étanchéité sur la pointe des tire-fonds pour éviter toutes infiltrations d’eau.

* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Ladezeiten und Dienstklassen siehe ETE-07/0285.

umsetzung

Befestigungen

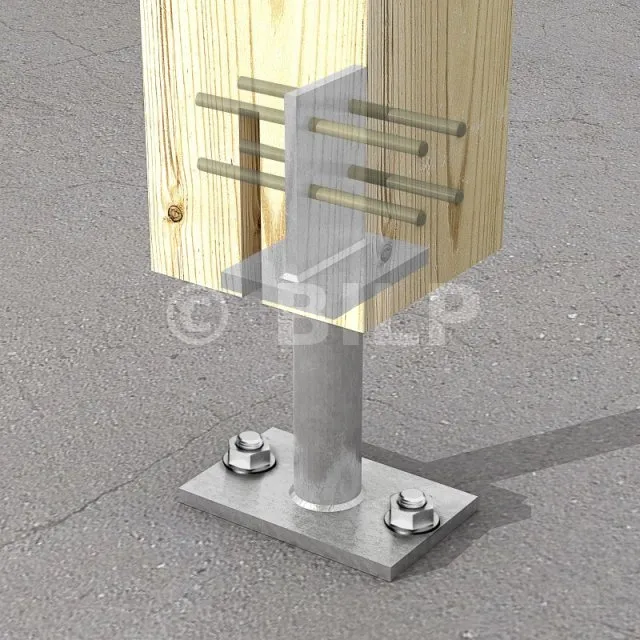

Holzpfosten :

• 2 Stabdübel STD Ø12,
• Die Länge der Stabdübel entspricht dem Querschnitt des Pfostens.

Auf Beton :

• Mechanische Dübel : WA-Dübel M16-110/5 (mitgeliefert)
• Chemische Verankerung : AT-HP-Verbundmörtel + Gewindestange LMAS M16-170/20.

Installation

Obere Platte :
1. Bringen Sie eine vertikale Kerbe im Kern des Pfostens an, die 9 oder 10 mm dick und ca. 120 mm hoch ist,
2. Ermitteln Sie die Position der Stabdübel (oder Bolzen) an den Seitenwänden des Pfostens,
3. Bohre den Pfosten mit Ø12 mm quer durch, um die beiden Stabdübel einzusetzen,
4. Positionieren Sie den Pfosten auf dem Stützenenfuß und stecken Sie die beiden Stabdübel ein.

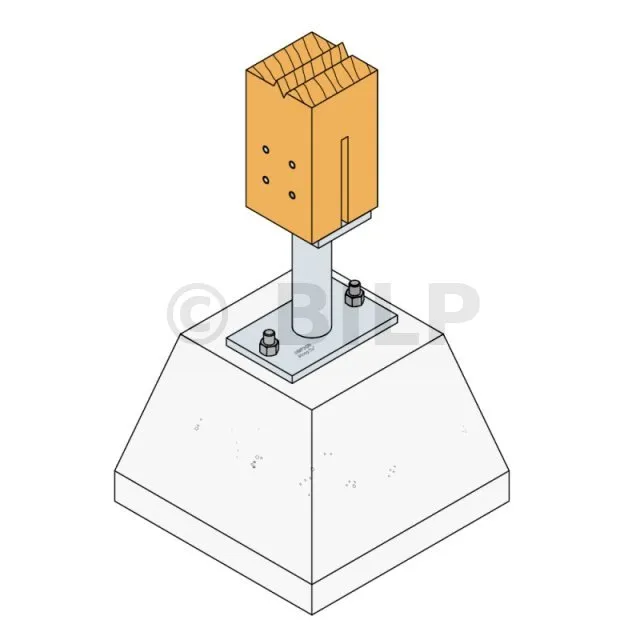

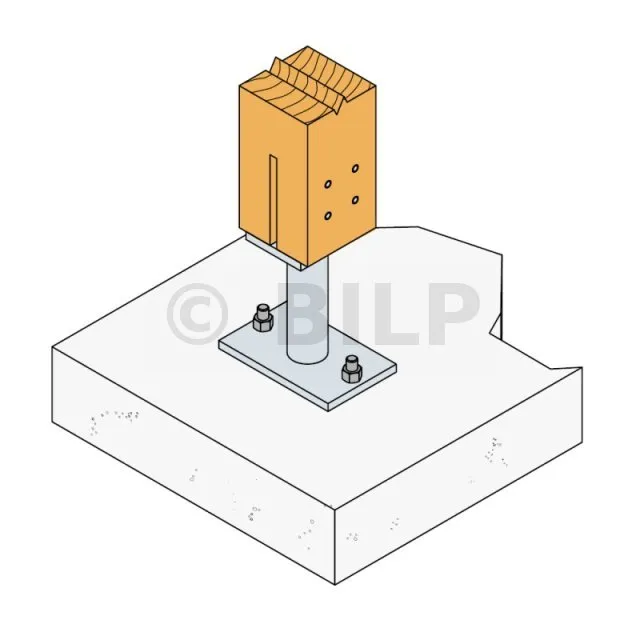

Fußplatte :
1. Den Pfosten senkrecht in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker an dem Träger,
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Befestigen Sie die Bodenplatte mit den ausgewählten Bodenankern.
