Verdeckter T-Balkenträger für HOLZ - Réf. ETNM155/130/2

AUF LAGER
Sofortiger Versand verfügbar für 6 Einheiten verfügbar.
22€61
  inkl. MWST  / Balkenträger

  • Referenz
    ETNM155/130/2
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10326. Dicke 2 mm
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    155mm
  • Maximale Höhe des Nebenträgers aus Holz
    230mm
  • EAN Code
    3523140202259
  • Breite
    70mm
  • Tiefe
    130mm

Verdeckter T-Balkenträger

Der verdeckte T-Balkenträger ermöglicht eine unauffällige Montage. Der untere Absatz positioniert den Balkenträger in Bezug auf das Holz und erleichtert so die Montage der Stifte.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Dicke 2 mm

Vorteile :

  • Unsichtbare Verbindung,
  • Optimierte Umsetzung gemäß den Eurocodes.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz.
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Balken
  • Pfetten
  • Schwellbalken und Ständer

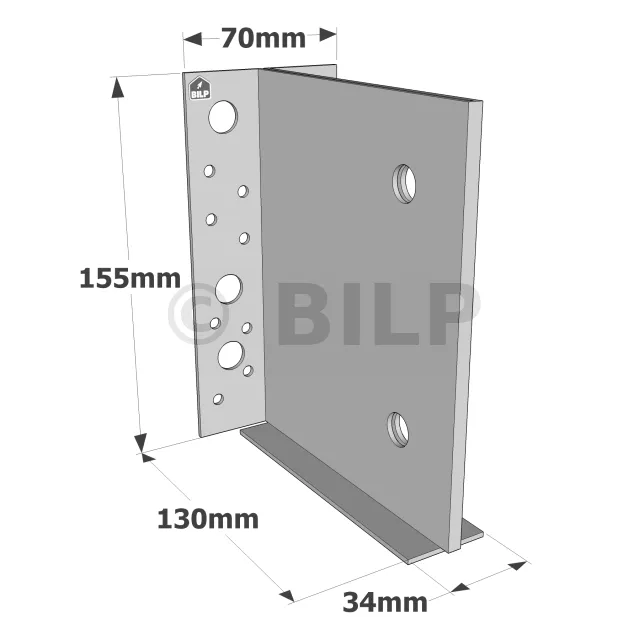

Abmessungen

Assemblage à paume grasse avec repos
Assemblage à paume droite


ReferenzenTrägerabmessungen [mm]Abmessungen des Holzhauptträgers[mm]Abmessungen [mm]Bohrungen auf den HauptträgersBohrungen auf den Nebenträgers
Breite Höhe Pfostenbreite Höhe Tiefe Breite (C) Breite (D) Dicke (t1) Dicke (t2) Ø13 Ø5 Ø13
Min. Max. Max. Min.
ETNM135/130/2 70 160 200 92 135 130 70 34 2 5.5 5 14 2
ETNM155/130/2 70 160 230 92 155 130 70 34 2 5.5 6 15 2
ETNM185/130/2 70 160 270 92 185 130 70 34 2 5.5 6 18 2
ETNM230/130/2 80 160 345 92 230 130 80 34 2 5.5 6 22 3

Charakteristische Merkmale - Balken auf Balkenträger

Assemblage à gargouille

Une panne sur un poteau. La gargouille assure la traction et la compression. La flexion et le cisaillement sont à déterminer suivant la longueur, la charge et la position de la pièce à supporter.
Assemblage à paume droite
ReferenzenCharakteristische Merkmale - Balken auf Hauptträger - Vollausnagelung
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ Stiftenlänge [mm]
60 80 100 120 140 160
ETNM135/130/2 14 CNA4,0x50 2 STD12 11.7 12.2 13.1 14.2 15.4 16.6
ETNM155/130/2 15 CNA4,0x50 2 STD12 14.4 15 16 17.2 18.6 20
ETNM185/130/2 18 CNA4,0x50 2 STD12 17.1 17.8 18.9 20.4 22 23.8
ETNM230/130/2 22 CNA4,0x50 3 STD12 26.2 27 28.6 30.6 32.8 35.1

Charakteristische Merkmale - Balken auf Pfosten

Assemblage à paume
Assemblage à gargouille

Une panne sur un poteau. La gargouille assure la traction et la compression. La flexion et le cisaillement sont à déterminer suivant la longueur, la charge et la position de la pièce à supporter.
Assemblage à paume droite
ReferenzenCharakteristische Merkmale - Balken auf Pfosten
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ Länge der Stiften [mm]
60 80 100 120 140 160
ETNM135/130/2 11 CNA4,0x50 2 STD12 11 11.6 12.5 13.6 14.7 15.9
ETNM155/130/2 10 CNA4,0x50 2 STD12 13.1 13.7 14.7 15.8 17.1 18.4
ETNM185/130/2 12 CNA4,0x50 2 STD12 15.5 16.2 17.3 18.7 20.3 21.9
ETNM230/130/2 18 CNA4,0x50 3 STD12 25.1 25.9 27.4 29.2 31.3 33.4

Umsetzung

befestigungen
Installation
Befestigen der ETS-Buchse :
1. Bringen Sie eine vertikale Kerbe in den Nebenträger ein (Breite 6 mm).
2. Identifizieren Sie die Position der Stifte auf dem Nebenträger.
3. Bohren Sie eine Querbohrung in den Träger, um die Stifte einzusetzen (Ø 12 mm).
4. Bringen Sie eine 4 mm tiefe Senkung in den Träger ein. Diese Senkung ist nicht zwingend erforderlich, sie dient jedoch dazu, die Ästhetik der Verbindung zu verbessern.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an dem Träger.
6. Legen Sie den Nebenträger so vor, dass die Bohrungen im Nebenträger und im Balkenträger aufeinander ausgerichtet sind.
7. Setzen Sie die Stifte ein.

Befstigungen

Auf Hauptträgerholzes :

Auf Nebenträger :

  • Spindeln aus Stahl S235JR Typ STD12.
  • Die Länge der Spindeln muss kleiner oder gleich der Breite des getragenen Balken sein.
3 - Zeichnen Sie den anderen Winkel

in einem Abstand LD=@LD cm
4 - Die Strebe aussägen

Man muss auf diese Weise 8 Streben erstellen.
