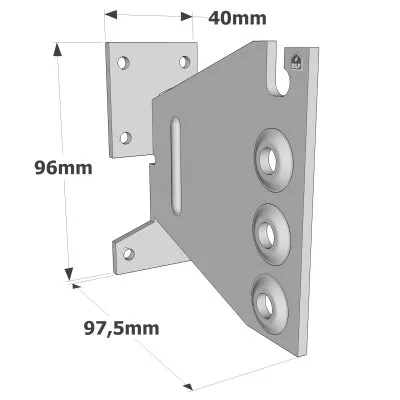

T-Balkenträger Typ U 40x96x97.5 mm - Réf. TU12

AUF LAGER
Sofortiger Versand verfügbar für 52 Einheiten verfügbar.
22€19
  inkl. MWST  / Balkenträger
  • Referenz
    TU12
  • Herstellung
    Französisch
  • Material
    Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    22
  • Bohrungen auf dem Hauptträger
    4Ø8,5
  • Dicke
    3.5mm
  • Pfostenbreite Min.
    68mm
  • Min. Breite des Trägers [mm]
    45mm
  • Max. Breite des Trägers [mm]
    120mm
  • Min. Trägerhöhe. (β=0)
    120mm
  • Min. Trägerhöhe (β≠0)
    160mm
  • Max. Trägerhöhe
    200mm

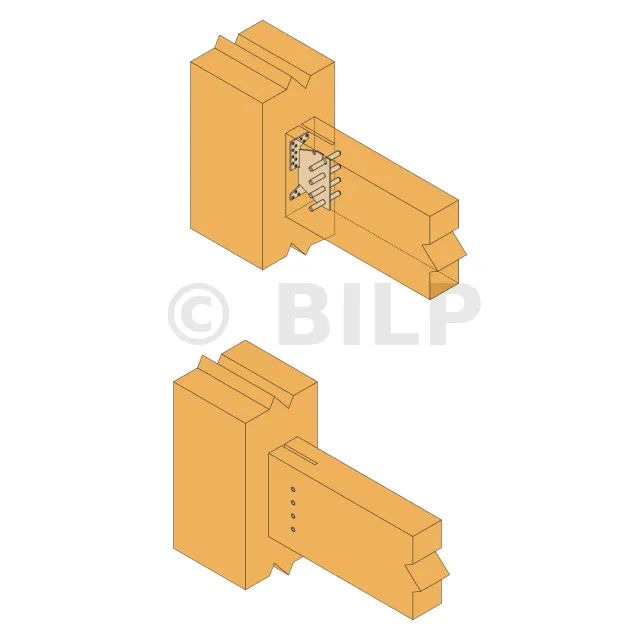

Verdeckter T-Balkenträger

verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.

Merkmale

Technische Zulassungen : ETA-07/0245 ;
Leistungserklärungen : DE-DoP-e07/0245 ;

Werkstoff

  • Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 3,5 mm.

Vorteile

  • Unsichtbare Montage,
  • Optimierte Ausführung gemäß den Eurocodes,
  • Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
  • Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.

Anwendungen

Träger

  • Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
  • Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.

Anwendungsbereiche

  • Balken,
  • Pfette,
  • Tragbalken, ...

Technische Daten

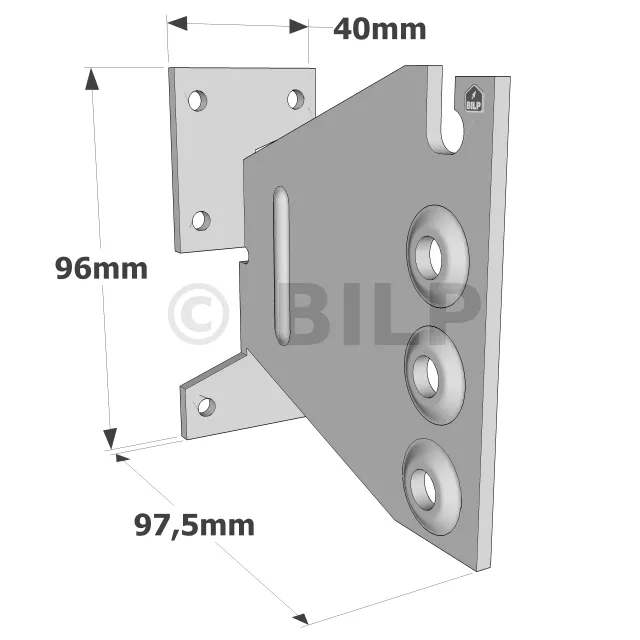

Abmessungen


Créer une encoche sur le poteau

Créer une encoche sur le poteau de façon à ce que celle-ci colle parfaitement sur le coin formé par deux poutres porteuses. L’encoche doit donc former le même angle d’ouverture que ces poutres.
Repérer le point de fixation du poteau

Pointer au crayon le point de fixation du poteau.


ArtikelAbmessungen des Trägers [mm]Abmessungen des Holzträgers [mm]Abmessungen [mm]Bohrungen auf TrägerBohrungen auf den Nebenträger
Breite Höhe Stützenbreite A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3.5 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3.5 18 - 3
TU20 60 160 200 225 280 88 174 104.5 60 3.5 22 - 4
TU24 60 160 240 260 300 88 214 104.5 60 3.5 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3.5 30 - 6

Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung


Percer le poteau
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Kennwerte - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 6.1 6.8 7.6 8 8 8 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 18 CNA4,0x50 3 STD12 17.5 18.1 19.2 20.5 22 23.5 11.7 12.1 12.8 13.7 14.7 15.7 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 26.7 27.6 29.2 31.1 33.3 35.6 20 20.7 21.9 23.3 25 26.7 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 36.6 37.7 39.8 42.5 45.4 48.3 29.3 30.2 31.8 34 36.3 38.6 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 46.9 48.3 50.9 54.1 57.6 61.1 39.1 40.3 42.4 45.1 48 50.9 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Charakteristische Tragfähigkeiten - Balken an Stütze


Créer une encoche sur le poteau

Créer une encoche sur le poteau de façon à ce que celle-ci colle parfaitement sur le coin formé par deux poutres porteuses. L’encoche doit donc former le même angle d’ouverture que ces poutres.
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


RArtikel} Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 6.1 6.8 7.6 8 - - 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 16.1 16.7 17.7 19 20.4 21.9 10.7 11.1 11.8 12.7 13.6 14.6 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 22.9 23.7 25.1 26.8 28.6 30.1 17.2 17.8 18.8 20.1 21.5 22.6 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 31.9 33 34.8 36.9 38.9 39.9 25.5 26.4 27.8 29.5 31.1 31.9 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 38 38.9 39.9 39.9 39.9 39.9 31.7 32.4 33.3 33.3 33.3 33.3 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Percer la poutre porteuse

Percer la poutre porteuse à la profondeur nécessaire du tire-fond ou sur toute l’épaisseur de la poutre dans le cas d’une tige filetée.
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 16.9 17.4 18.3 19.4 20.7 22.1 16.5 16.8 17.5 18.5 19.6 20.8 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 25.8 26.4 27.8 29.5 31.4 33.5 25.1 25.6 26.7 28.1 29.8 31.6 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 35.4 36.2 38 40.2 42.8 45.5 34.3 35.2 36.6 38.6 40.8 43.2 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 45.5 46.4 48.6 51.4 54.5 57.8 44 45.3 47.1 49.5 52.3 55.2 43.4 44.9 46.5 48.7 51.3 53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Fixer le poteau

Fixer le poteau avec le tire-fond ou la tige filetée sans oublier une (ou des) rondelle(s).
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - -
TU16 14 CNA4,0x50 3 STD12 15.5 16 16.9 18 19.3 20.6 15 15.4 16.1 17 18.1 19.3 14.5 14.9 15.6 16.4 17.4 18.4
TU20 14 CNA4,0x50 4 STD12 22.1 22.7 23.9 25.5 27.1 28.7 21.4 21.9 22.9 24.2 25.7 27.2 20.7 21.3 22.2 23.4 24.7 26.1
TU24 18 CNA4,0x50 5 STD12 30.9 31.6 33.2 35.2 37.2 39.1 30 30.6 31.9 33.6 35.5 37.4 29 30 31.1 32.7 34.4 36.2
TU28 18 CNA4,0x50 6 STD12 36.9 37.7 39.1 39.9 39.9 39.9 36.1 36.6 37.9 39.3 39.9 39.9 35 36 37.2 38.6 39.7 39.9

Installation

Befestigungen
An Holzhauptträger :

An Nebenträger :

Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.

Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.

Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.

L’ossature de la plateforme et son platelage
  • (1) Solive externe,
  • (2) Solive interne,
  • (3) Solive intermédiaire,
  • (4) Clé de solivage,
  • (5) Platelage,
  • (6) Plaque de niveau et fixation
Fixer les solives de pourtour (solives externes)

Il suffit de placer les bouts de chaque solive côte à côte et fixer avec une vis en traversant la face extérieure de la première solive jusqu’au bout de la tête de la seconde. Comme les bouts des solives sont en biseau, vous aurez à la fin de l’assemblage, un polygone donnant le pourtour de la plateforme.
Positionner ensuite les solives dans les diagonales (solives internes)

Joindre la tête en biseau (2 parties) de ces solives à chaque intersection des solives externes. Fixer ensuite par des vis à travers les solives externes.
Mettre à niveau la plateforme

Munissez-vous de plaques quelconques pour prendre le niveau de cette ossature. Commencer par les solives externes, il faut que toutes les faces supérieures de ces solives soient au même niveau. Ajouter ou enlever des plaques pour ce faire.
Fixer les solives internes à la clé de solivage

Prendre une clé de solivage coupée à la dimension du polygone pour maintenir les solives internes. Placez-la au milieu. A l’aide d’un niveau à bulle, prendre une première solive interne, niveler et fixez-la à la clé. Reprendre la même opération pour toutes les autres solives internes. Vous devez avoir au final une ossature assemblée et à niveau, composée de solives externes et internes ainsi qu’une clé au milieu de l’ensemble.
Fixer les solives intermédiaires

Pour ce faire, reporter la tête de la solive en biseau sur la face d’une solive interne jusqu’à ce que les deux faces (aboutage - solive interne) soient bien accolées. Vérifier que l’autre bout de cette solive intermédiaire est en contact avec la face d’une solive externe. Fixer ensuite à la vis. Vérifier avec un mètre ruban que la distance entre deux solives intermédiaires ne dépasse l’entraxe des solives calculé préalablement.
Ajouter des supports sous les solives intermédiaires

Placer des supports sous l’assemblage des têtes de solives intermédiaires sur les solives internes.
Créer des lignes de repère sur les solives internes

Prendre une ligne médiane de chaque solive interne pour faciliter la mise en place du platelage. Repérer au mètre, sur 2 points distants, le milieu de la largeur de chaque solive et tracer à la règle et au crayon jusqu’à la face de solive externe.
Fixer la première lame de platelage

Placer une première lame de platelage sur un côté du polygone et aligner les 2 bouts en biseau de cette lame jusqu’à ce qu’ils soient parallèles aux 2 lignes de repère tracées sur les solives internes. Laisser 2 cm d’épaisseur de la lame par rapport à la face extérieure de la solive pour éviter l’écoulement des eaux le long de la solive. Pour ce faire, prendre les 2 cm à chaque bout de la lame. Fixer avec une pointe ou des vis pour platelage selon l’épaisseur de ce dernier.
Fixer les lames restantes

Pour la lame suivante, placer des cales plastiques entre la première et cette nouvelle lame avec une épaisseur dépendant aux dimensions établies sur le plan détaillé. Cet espace permet le drainage des eaux sur la surface du platelage et prévoir d’éventuelle déformation des lames, il varie de 3 à 5 mm. Aligner alors les 2 aboutages de la lame aux lignes de repère des solives internes, coller la lame sur les cales et fixer. Faire ainsi de suite jusqu’à la dernière lame.
Former les panneaux de la plateforme
  • Fixer les 2 solives internes sur la solive externe en joignant fermement les aboutages ainsi que les solives intermédiaires.
  • Fixer la première lame toujours en laissant les 2 cm par rapport à la face extérieure de la solive externe.
  • Positionner et fixer les autres lames en utilisant des cales plastiques. Il est recommandé d’utiliser des vis pour fixer le platelage.

Technische Hinweise
