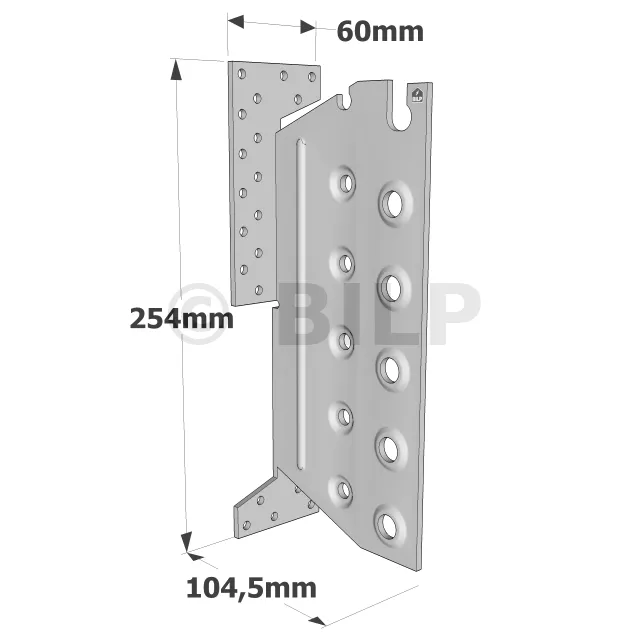

Balkenträger Typ U 60x254x104.5 mm - Réf. TU28

AUF LAGER
Sofortiger Versand verfügbar für 19 Einheiten verfügbar.
17€16
  inkl. MWST  /  Étrier

  • Referenz
    TU28
  • Material
    Acier S250GD + Z275 suivant NF EN 10346
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    30
  • Bohrungen auf dem Hauptträger
    6Ø12,5
  • Dicke
    3mm
  • Pfostenbreite Min.
    88mm
  • Min. Breite des Trägers [mm]
    60mm
  • Max. Breite des Trägers [mm]
    160mm
  • Min. Trägerhöhe. (β=0)
    280mm
  • Min. Trägerhöhe (β≠0)
    295mm
  • Max. Trägerhöhe
    340mm
  • Breite
    60mm

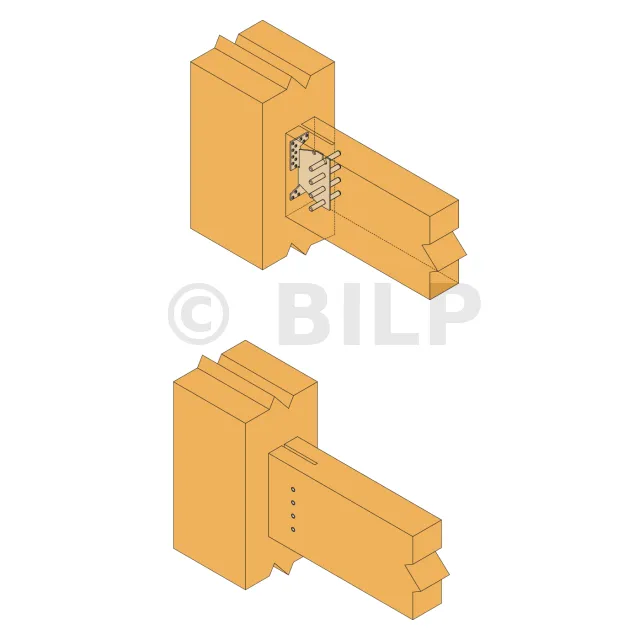

Verdeckter T-Balkenträger

verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.

Merkmale

Technische Zulassungen : ETA-07/0245 ;
Leistungserklärungen : DE-DoP-e07/0245 ;

Werkstoff

  • Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 3,5 mm.

Vorteile

  • Unsichtbare Montage,
  • Optimierte Ausführung gemäß den Eurocodes,
  • Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
  • Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.

Anwendungen

Träger

  • Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
  • Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.

Anwendungsbereiche

  • Balken,
  • Pfette,
  • Tragbalken, ...

Technische Daten

Abmessungen


Créer une encoche sur le poteau

Créer une encoche sur le poteau de façon à ce que celle-ci colle parfaitement sur le coin formé par deux poutres porteuses. L’encoche doit donc former le même angle d’ouverture que ces poutres.
Repérer le point de fixation du poteau

Pointer au crayon le point de fixation du poteau.


ArtikelAbmessungen des Trägers [mm]Abmessungen des Holzträgers [mm]Abmessungen [mm]Bohrungen auf TrägerBohrungen auf den Nebenträger
Breite Höhe Stützenbreite A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3.5 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3.5 18 - 3
TU20 60 160 200 225 280 88 174 104.5 60 3.5 22 - 4
TU24 60 160 240 260 300 88 214 104.5 60 3.5 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3.5 30 - 6

Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung


Percer le poteau
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Kennwerte - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 6.1 6.8 7.6 8 8 8 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 18 CNA4,0x50 3 STD12 17.5 18.1 19.2 20.5 22 23.5 11.7 12.1 12.8 13.7 14.7 15.7 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 26.7 27.6 29.2 31.1 33.3 35.6 20 20.7 21.9 23.3 25 26.7 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 36.6 37.7 39.8 42.5 45.4 48.3 29.3 30.2 31.8 34 36.3 38.6 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 46.9 48.3 50.9 54.1 57.6 61.1 39.1 40.3 42.4 45.1 48 50.9 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Charakteristische Tragfähigkeiten - Balken an Stütze


Créer une encoche sur le poteau

Créer une encoche sur le poteau de façon à ce que celle-ci colle parfaitement sur le coin formé par deux poutres porteuses. L’encoche doit donc former le même angle d’ouverture que ces poutres.
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


RArtikel} Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 6.1 6.8 7.6 8 - - 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 16.1 16.7 17.7 19 20.4 21.9 10.7 11.1 11.8 12.7 13.6 14.6 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 22.9 23.7 25.1 26.8 28.6 30.1 17.2 17.8 18.8 20.1 21.5 22.6 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 31.9 33 34.8 36.9 38.9 39.9 25.5 26.4 27.8 29.5 31.1 31.9 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 38 38.9 39.9 39.9 39.9 39.9 31.7 32.4 33.3 33.3 33.3 33.3 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Percer la poutre porteuse

Percer la poutre porteuse à la profondeur nécessaire du tire-fond ou sur toute l’épaisseur de la poutre dans le cas d’une tige filetée.
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 16.9 17.4 18.3 19.4 20.7 22.1 16.5 16.8 17.5 18.5 19.6 20.8 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 25.8 26.4 27.8 29.5 31.4 33.5 25.1 25.6 26.7 28.1 29.8 31.6 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 35.4 36.2 38 40.2 42.8 45.5 34.3 35.2 36.6 38.6 40.8 43.2 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 45.5 46.4 48.6 51.4 54.5 57.8 44 45.3 47.1 49.5 52.3 55.2 43.4 44.9 46.5 48.7 51.3 53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°


Fixer le poteau

Fixer le poteau avec le tire-fond ou la tige filetée sans oublier une (ou des) rondelle(s).
Repérer à la perceuse les points de fixation sur la poutre porteuse

Simuler la position du poteau sur la poutre et pointer avec une perceuse le point de fixation sur la poutre.


ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - -
TU16 14 CNA4,0x50 3 STD12 15.5 16 16.9 18 19.3 20.6 15 15.4 16.1 17 18.1 19.3 14.5 14.9 15.6 16.4 17.4 18.4
TU20 14 CNA4,0x50 4 STD12 22.1 22.7 23.9 25.5 27.1 28.7 21.4 21.9 22.9 24.2 25.7 27.2 20.7 21.3 22.2 23.4 24.7 26.1
TU24 18 CNA4,0x50 5 STD12 30.9 31.6 33.2 35.2 37.2 39.1 30 30.6 31.9 33.6 35.5 37.4 29 30 31.1 32.7 34.4 36.2
TU28 18 CNA4,0x50 6 STD12 36.9 37.7 39.1 39.9 39.9 39.9 36.1 36.6 37.9 39.3 39.9 39.9 35 36 37.2 38.6 39.7 39.9

Installation

Befestigungen
An Holzhauptträger :

An Nebenträger :

Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.

Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.

Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.
