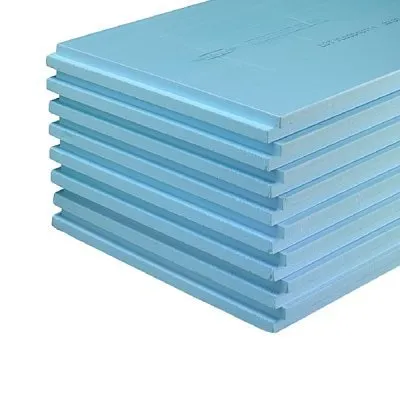

Schalldämmlager SIT350 - Réf. SIT350
Bitte beachten Sie, dass der angezeigte Tarif fiktiv ist. Um den tatsächlichen Tarif zu erhalten, kontaktieren Sie uns bitte
- ReferenzSIT350
- HerstellungFranzösisch
- MarkeSIMPSON Strong-Tie
- Dicke12.5 mm
- FeuerbeständigkeitE / EN 13501-1
- Statische Lasten (1) Max. N/mm²]0.35
- Statische Lasten (1) Min. N/mm²]0.23
- Dynamischer Druck (1) [N/mm²]0.5
- Druckspitze (1) [N/mm²]4
- Mechanischer Verlustfaktor (2)0.03
- Statischer E-Modul (2) [N/mm²]2.53
- Dynamischer E-Modul (2) [N/mm²]3.25
- Statisches Schermodul (2) [N/mm²]0.35
- Dynamischer Schermodul (2) [N/mm²]0.52
- Druckfestigkeit bei 10 % Verformung [N/mm²]0.32
- MaterialGeschlossenzelliges Polyurethan
- Betriebstemperatur- 30 / + 70
- Thermische Leitfähigkeit0.09
- Dauerhafte Verformung nach Kompression [%]< 5
- Extreme Temperatur [°C]+ 120
- Zugfestigkeit [N/mm²]>3.5
- Bruchdehnung [%]> 500
- Ausbreitungswiderstand [N/mm]> 2.5
- Rückprallelastizität [%]70
- Durchgangswiderstand [Ω.cm]> 10^11
Schalldämmlager SIT
Der Schalldämmlager SIT547 ist ein empfohlenes Dämmmaterial für CLT-Konstruktionen mit hoher akustischer Leistung.
Sie garantiert die Schalldämmung zwischen Wänden und Holzböden. Die Wahl der Dichte der Streifen hängt vom Gewicht der Wand ab.
Vorteile
- Erhältlich in Streifen mit einer Länge von 2 Metern, die Breite kann nach Bedarf zugeschnitten werden,
- Absorption von Vibrationen,
- Beständig gegen Nässe: kein Leistungsverlust, keine Reaktion auf Wasser,
- Geschätzte Lebensdauer von 50 Jahren.
Anwendungen
Träger
- Hauptträger : Brettsperrholz (CLT)
- Nebenträger : Brettsperrholz (CLT)
Anwendungsbereiche
- Anschluss und Schalldämmung von Wänden und Böden,
- Montage von CLT-Paneelen...
Technische Daten
Mechanische Merkmale – Teil 1
| Artikel | Farbe | Statische Lasten (1) [N/mm²] | PDynamischer Druck (1) [N/mm²] | Druckspitze (1) [N/mm²] | Mechanischer Verlustfaktor (2) | Statischer Modul (2) [N/mm²] | Dynamischer E-Modul (2) [N/mm²] | Statisches Schermodul (2)[N/mm²] | Dynamisches Schermodul (2) [N/mm²] | |
|---|---|---|---|---|---|---|---|---|---|---|
| Min. | Max. | |||||||||
| SIT75 | gelb | 0.05 | 0.075 | 0.12 | 2 | 0.06 | 0.63 | 0.92 | 0.16 | 0.27 |
| SIT150 | grün | 0.1 | 0.15 | 0.25 | 3 | 0.03 | 1.25 | 1.65 | 0.22 | 0.35 |
| SIT350 | blau | 0.23 | 0.35 | 0.5 | 4 | 0.03 | 2.53 | 3.25 | 0.35 | 0.52 |
| SIT750 | rot | 0.5 | 0.75 | 1.2 | 6 | 0.04 | 5.21 | 8.88 | 0.8 | 1.22 |
| SIT1500 | orange | 1 | 1.5 | 2 | 8 | 0.05 | 9.21 | 16.66 | 1.15 | 1.69 |
(1) Werte gelten für einen Formfaktor q = 3
Mechanische Merkmale – Teil 2
| Artikel | Druckfestigkeit bei 10 % Verformung [N/mm²] | Dauerhafte Verformung nach Kompression [%] | Zugfestigkeit[N/mm²] | Bruchdehnung [%] | Ausbreitungswiderstand [N/mm] | Rückprallelastizität [%] | Durchgangswiderstand [Ω.cm] |
|---|---|---|---|---|---|---|---|
| SIT75 | 0.083 | < 5 | > 1,5 | > 500 | > 1,6 | 70 | >10^11 |
| SIT150 | 0.16 | < 5 | > 2 | > 500 | > 2,1 | 70 | >10^11 |
| SIT350 | 0.32 | < 5 | > 3,5 | > 500 | > 2,5 | 70 | > 10^11 |
| SIT750 | 0.59 | < 6 | > 5 | > 500 | > 4,3 | 70 | > 10^11 |
| SIT1500 | 0.94 | < 8 | > 7 | > 500 | > 5,6 | 70 | > 10^11 |
(2) Gemessen an der oberen Grenze des statischen Leistungsbereichs
Thermische Eigenschaften
| Artikel | Druckfestigkeit bei 10 % Verformung [N/mm²] | Dauerhafte Verformung nach Kompression [%] | Zugfestigkeit [N/mm²] | Bruchdehnung [%] |
|---|---|---|---|---|
| SIT75 | 0.06 | - 30 / + 70 | + 120 | E / EN 13501-1 |
| SIT150 | 0.075 | - 30 / + 70 | + 120 | E / EN 13501-1 |
| SIT350 | 0.09 | - 30 / + 70 | + 120 | E / EN 13501-1 |
| SIT750 | 0.01 | - 30 / + 70 | + 120 | E / EN 13501-1 |
| SIT1500 | 0.11 | - 30 / + 70 | + 120 | E / EN 13501-1 |
(3) Gemessen in Übereinstimmung mit der geltenden Norm
