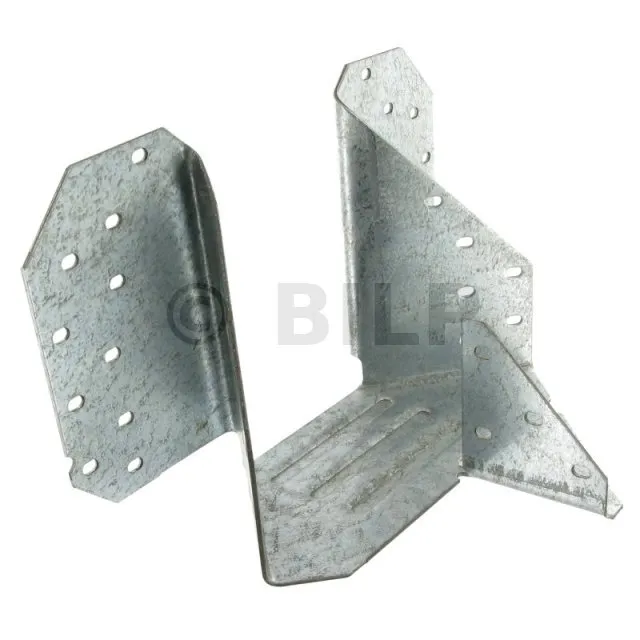

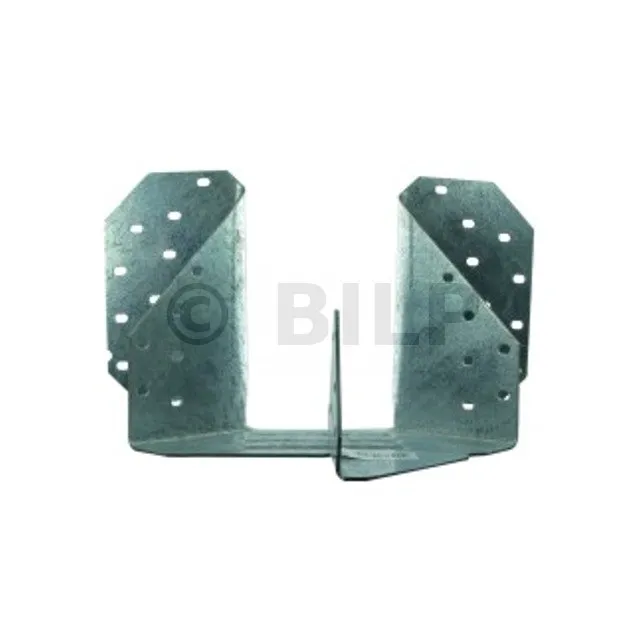

Balkenträger für Kruppelwalm : Doppelbinder - Réf. THJA26_25

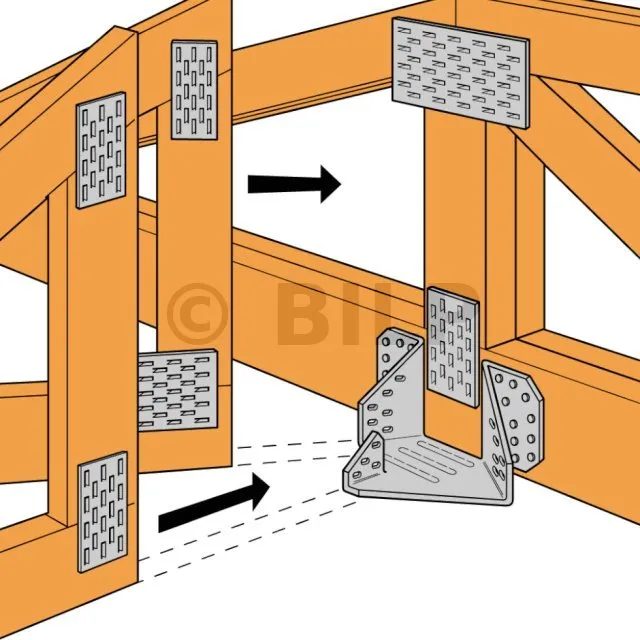

Die Balkenträger für Krüppelwalm THJA26 werden in dem Binder mit einem Querschnitt von 38 mm verwendet. Sie ermöglichen die Herstellung eines Walmdachs durch das Zusammenfügen der Grat- und Giebelhälften (2 Grate oder 1 Grat + 1 Giebel). Die charakteristischen Werte sind für verschiedene Konfigurationen angegeben.

bald VERFÜGBAR
Versand unter 8 Tagen.
14€00
  inkl. MWST

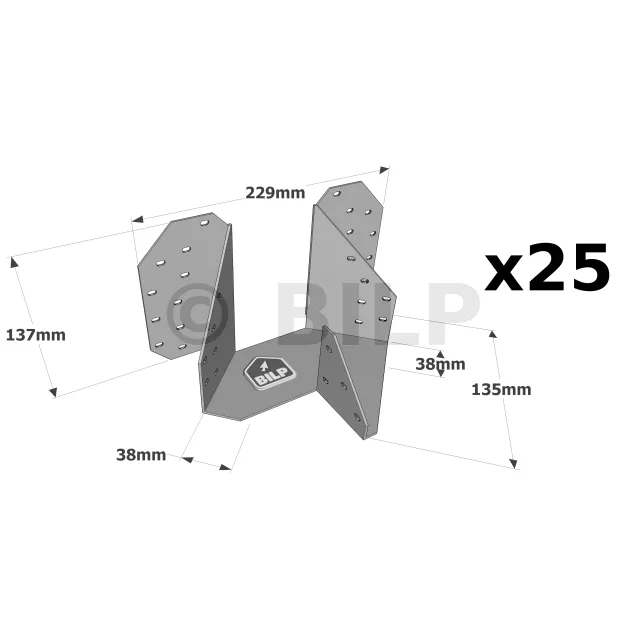

bzw. 349.88€ für 25 Balkenträger

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    THJA26_25
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl G90 nach ASTM A653
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    135mm
  • Tiefe (F)
    100mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    24
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Hauptträger
    Grat : 12Ø4[mm] - Giebel : 4Ø4

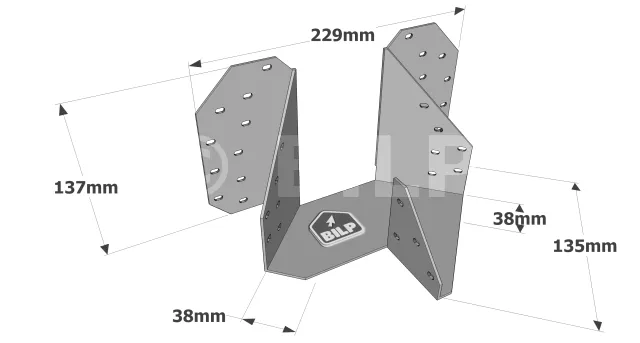

  • Breite (D)
    229mm
  • Höhe (B)
    137mm

Eigenschaften

Leistungserklärung : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;

Werkstoff

  • Verzinkter Stahl G90 nach ASTM A653.

Vorteile

  • In verschiedenen Konfigurationen verwendbar.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz,
  • Nebenträger : Massivholz.

Anwendungsbereiche

  • Ausführung von Walm.

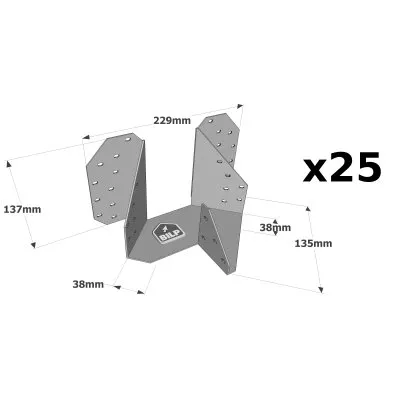

Technische Daten

Anwendungen

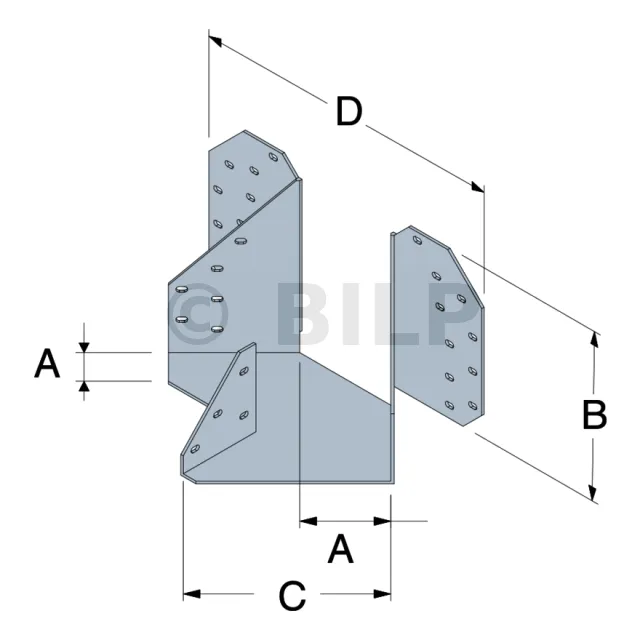

ReferenzenAbmessungen [mm]Bohrungen am HauptträgerBohrungen am Nebenträger
A B C D t Ø4 [mm] Grat Giebel
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

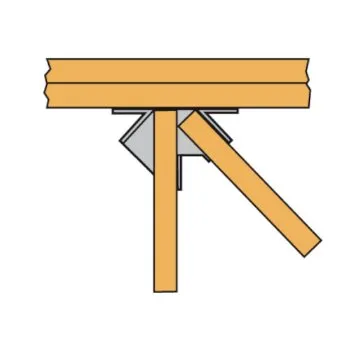

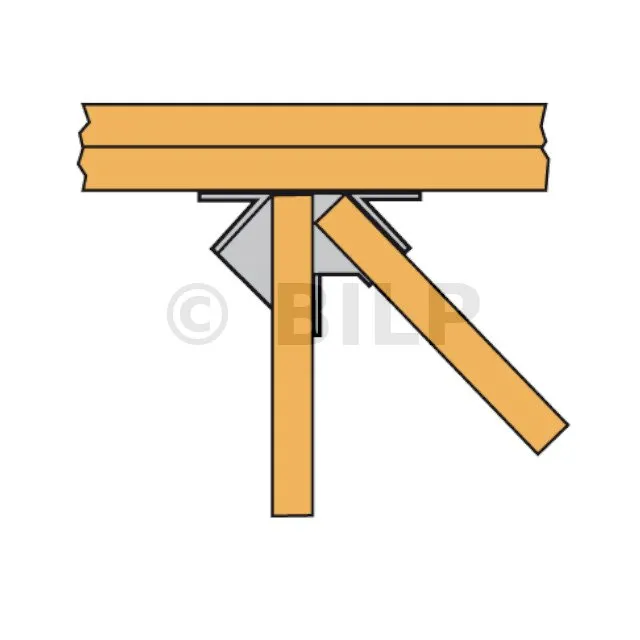

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥147mm
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥147mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥172mm

ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

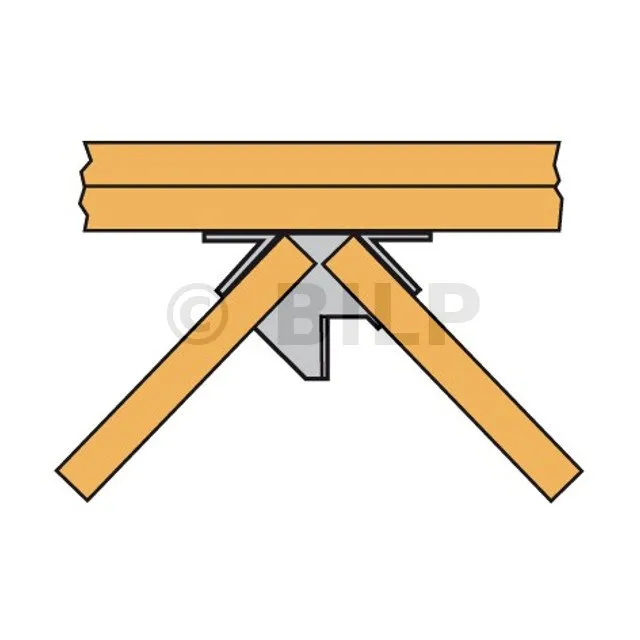

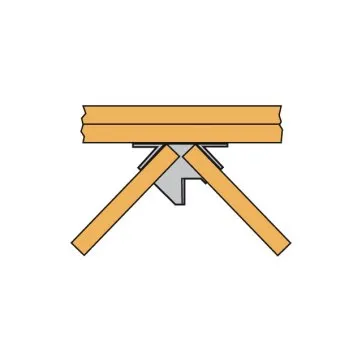

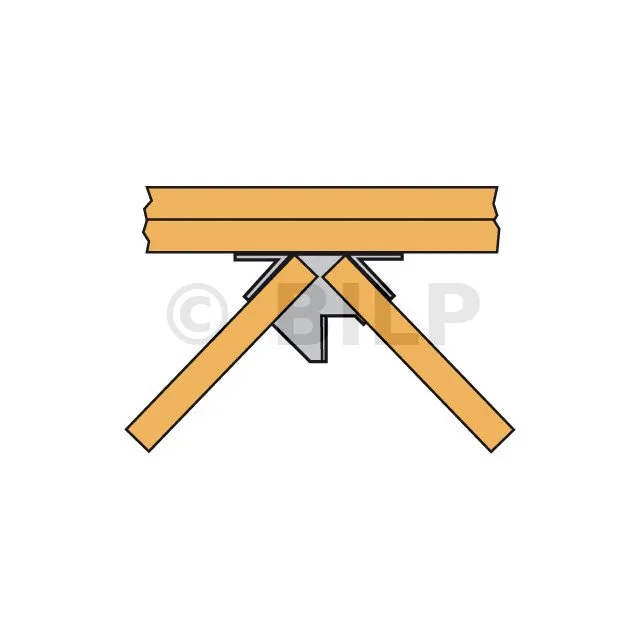

Charakteristische Werte - Holz auf Holz - 2-Element-Verbindung (2 Gratleisten) - Hauptträger ≥147mm
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (2 Grate) - Hauptträger ≥172mm
ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8

Rumpfsteigbügel THJA26

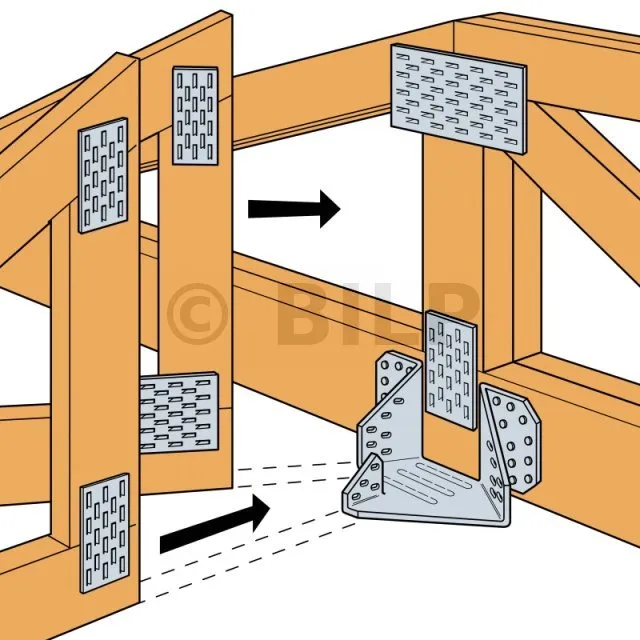

Der Rumpfbügel THJA26 wird im Fachwerk mit 38 mm Querschnitt verwendet. Es ermöglicht die Erstellung eines Grates durch Zusammensetzen der Grat- und Spannhalbbinder.

Merkmale

Gegenstand

  • G90 verzinkter Stahl gemäß ASTM A653.

Vorteile

  • In mehreren Konfigurationen verwendbar.

Anwendungen

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz,
  • Portiert: Massivholz.

Einsatzbereiche

  • Erstellung von Rumpf.

Technische Daten

Abmessungen
ReferenzenAbmessungen [mm]Bohrungen am TrägerBohrungen am Träger
A B C D t Ø4 [mm] Hipper Schraubenschlüssel} }
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

Charakteristische Werte – Holz auf Holz – Verbindung 2 Elemente (1 Grat + 1 Feld) – Tragfähigkeit ≥147 mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥147mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Span Hip Total Span Pferd Total
THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

Charakteristische Werte – Holz auf Holz – Verbindung 2 Elemente (1 Grat + 1 Feld) – Tragfähigkeit ≥172 mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 NEIN. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Span Hip Total Span Pferd Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

Kennwerte - Holz auf Holz - Verbindung von 2 Elementen (2 Hüften) - Tragfähigkeit ≥147mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Kennwerte - Holz auf Holz - Verbindung von 2 Elementen (2 Hüften) - Tragfähigkeit ≥172mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8
